X飞达使用手册 - 第37页
� (1) 压下废料带摇臂并且取出废胶带，必要时剪断。 � (2) 压下取料窗口。 � (3) 向后撤除料带 Te a rin g do wn the fe e d e r m od ul e 如果飞达在台车上没有料带， 则必须初始化卸料程序。 卸料程序告诉贴片机料带被移除， 并且没 有料带断裂错误。 备注： 在初始化“ tear dow n ”程序之前用轨道选择按钮选择要处理的轨道。 备注： 简单的移除所有轨道上的料带， tear d…

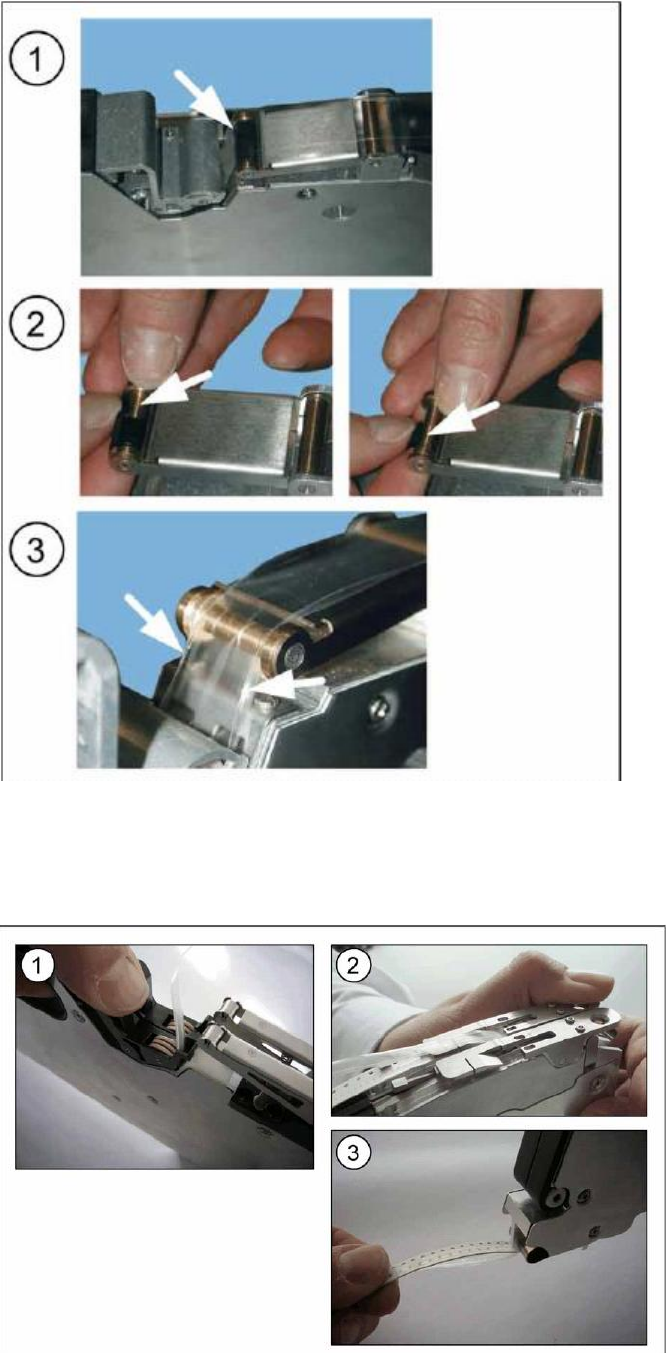

� (1) 带塑料夹的废
胶带摇臂，适用于普
通封胶带。PSA使用
时必须移除塑料夹。
� (2) 移除所有的塑
料夹 (举例： 24 mm
飞达有2个夹子)
� (3) 粘性胶带在
“稳定的移动”中始
终保持在摇臂上不滑
出
4.2.7 拆料
4.2.7.1 2x8 mm 飞达拆料
拆料
� (1) 压下废料带摇臂并且取出废胶带，必要时剪断。
� (2) 压下取料窗口。
� (3) 向后撤除料带
Tearing down the feeder module
如果飞达在台车上没有料带，则必须初始化卸料程序。卸料程序告诉贴片机料带被移除，并且没
有料带断裂错误。
备注：
在初始化“tear down”程序之前用轨道选择按钮选择要处理的轨道。
备注：
简单的移除所有轨道上的料带，tear down procedure也使用于所有没有选择的轨道上的
飞达。如果以下其中一个条件成真：
� 该轨道的废料带绷紧 (the tear down procedure持续5秒，参阅 tearing down procedure）.
� 该轨处于“料带断裂”错误 (the tear down procedure 立即执行, 参阅tearing down
procedure after a 胶带断裂)
飞达状态: 胶带绷紧
� (1) 初始状态: 长按“后退”按钮激活tear down procedure
� (2) Tear down procedure 激活: 0.75秒步进显示指示后退指示灯表示tear down procedure
被激活。后退按钮释放。之后卷料摇臂松弛5秒（剪断废料带或者松开废料摇臂）。如果5秒以
后还是废胶带绷紧则tear down procedure过程取消。.
� Track is torn down: 步进距离显示恢复到正常以后tear down procedure就表示完成。
注意: 撞头风险
如果料带断裂，必须确保飞达取料窗口里面没有料带或者胶带，否则贴片头会缠绕
在这些东西上。
� 移除所有料带或者废胶带
飞达状态: 料带断裂
� (1) 初始状态: 料带断裂错误是由红色的状态指示灯和慢闪的LED2的步距设置灯来表示。当
长按“后退”按钮后消除该错误。
� 删除“料带断裂”错误: 0.75秒以后错误状态消除，轨道拆除，状态指示灯变灰色；如果当前
任务需要该位置飞达并且没有其他错误的话，该飞达恢复绿色状态。
� 完成后释放“后退”键
4.2.7.2 移除8 -88 mm飞达料带
移除料带
A - 带电时候拆料
� (1) 剪断废胶带
� (2) 按住“后退” 按钮。直到料带完全松开。
� (3) 向后拉出料带
B – 不带电拆除
� (1) 剪断废胶带。
� (2) 压下进料杠杆。.
� (3) 向后拉出料带。
Tearing down the feeder module
� (1).至少按住“后退”按钮5秒
以上。
� (2) 当显示成功料盘移除信息
时。料盘已移除“Reel removed
torn Down”
