A d 1. : 步 距显示 当前的步距设置是由操作面板给每个轨道定义并由 LE D 灯 1 、 2 、 4 、 8 显示。 A d 2. : 轨 道显示 定义选择哪个轨道，由控制按钮激活， L 表示左边， R 表示右边 A d 3. : 轨 道切换按 钮 短按， 当轨道切换按钮按下并释放， 轨道显示会切换到另外一个轨道。 再按一次则又切换回当前 轨道 2 × 8mm 飞达包含两个独立的 8 mm 飞达， 所有的轨道都由控制面板控制， …
7
料带驱动马达
8
抛料转动舱盖
9
前滑入导向槽
10
后滑入导向槽
11
取料位置说明
3.1.2 飞达显示说明

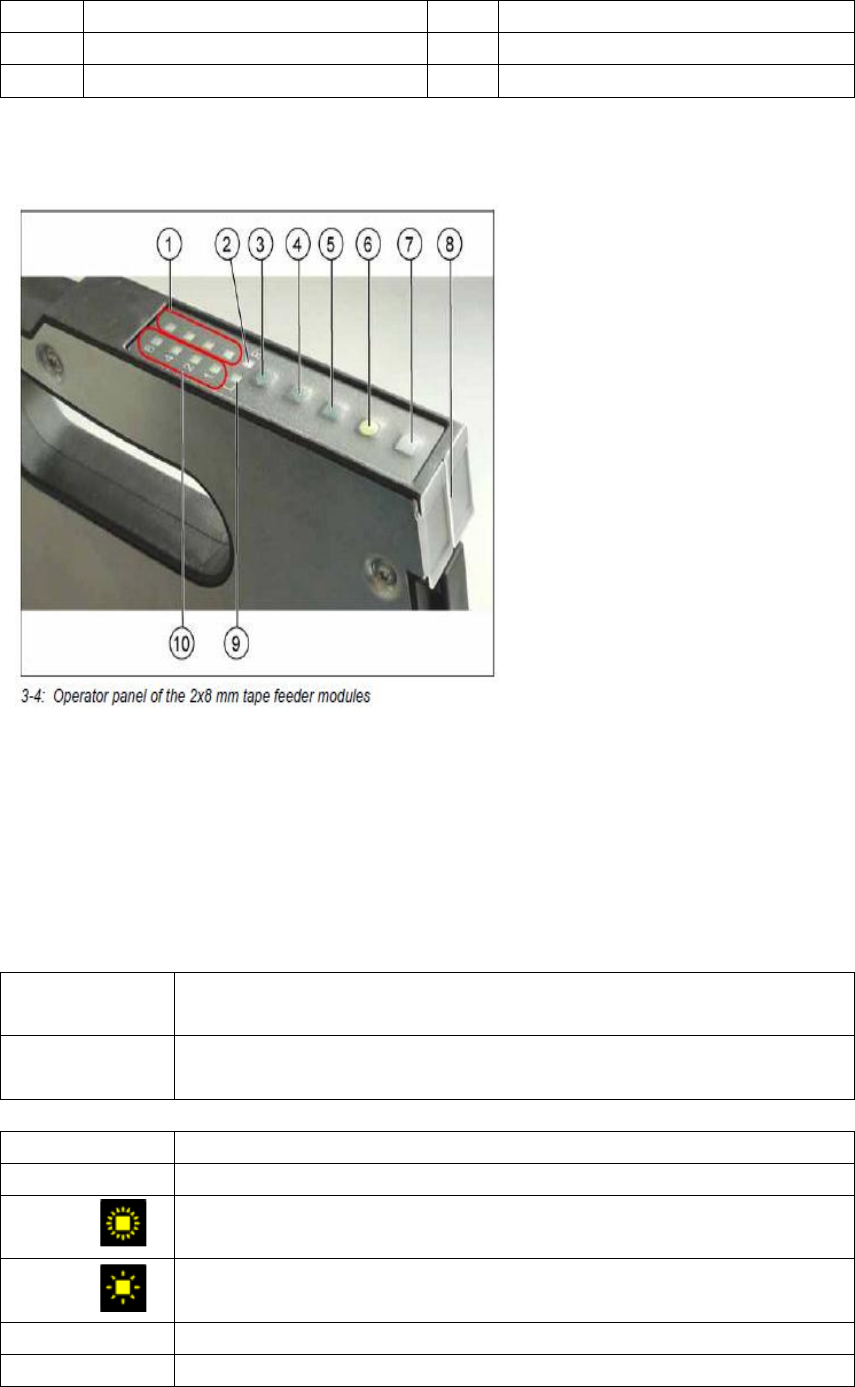

3.1.2.1 2x8 mm飞达 LED 显示说明
Legend
1. 右侧步距显示
2. 右侧选择灯
3. 轨道选择切换按钮
4. 前进按钮
5. 后退按钮
6. 卷料按钮
7. 设置按钮
8. 飞达状态显示
9. 左侧轨道选择灯
10. 左侧步距显示
The X feeder modules are equipped
with 10 LEDs (1, 2, 9 并且 10) for
indicating the operating states 并且
one multi-colored 状态显示 for
each track (8).
X飞达由10个LED灯（1、2、9、10）显示操作设置状态，并由8号灯显示每个轨道的工作状态
状态显示
如果状态显示为绿色，则各自的飞达模块已经为当前工作准备好操作。如果没有指定贴片程序，
也会亮绿灯。
如果显示为橙色，表示有警告产生。
.如果亮红灯，表示有错误发生。在这种情况下，步进显示灯表示错误来源。
若贴片程序不需要当前位置的飞达，则不亮灯，为灰色。
操作术语和功能显示
显示
.显示定义特殊状态（举例来说包含当前步距设置和轨道选择），由所有的LED灯状
态来组合表示
LED
发光二极管缩写 "light emitting diode".LED设计来指派给单一对象显示状态（譬如说
左边显示为“L”）
短按按钮
0.75秒以内按下并释放按钮
长按按钮
按住按钮持续0.75秒以上
快速闪烁
LED每0.15秒开启和关闭一次，每秒闪烁3.3次
慢速闪烁
LED每0.45秒开启和关闭一次，每秒几乎闪烁1次
向前循环亮灯
从1、2、4、8步距显示灯开始一个个的点亮，然后一起熄灭，之后顺序重复
向后循环亮灯
从8、4、2、1步距显示灯开始一个个的点亮，然后一起熄灭，之后顺序重复
Ad 1.: 步距显示
当前的步距设置是由操作面板给每个轨道定义并由LED灯1、2、4、8显示。
Ad 2.: 轨道显示
定义选择哪个轨道，由控制按钮激活，L表示左边，R表示右边
Ad 3.: 轨道切换按钮
短按，当轨道切换按钮按下并释放，轨道显示会切换到另外一个轨道。再按一次则又切换回当前
轨道
2×8mm飞达包含两个独立的8mm飞达，所有的轨道都由控制面板控制，但是一次只能激活一个
控制；其他的前进、后退、卷料、设置按钮都只针对当前激活的轨道有效
Ad 4.: 前进按钮
.短按：短按一下，料带按照当前步距设置前进一格。
长按：a）如果没有卷废料带：只要不松开前进按钮，料带会一直向前运动。
b）有卷料：料带会重复向前传输，直到松开按钮。
Ad 5.: 后退按钮
短按：短按后，料带向后按照当前步距设置后退一格。
长按：A）没有卷废料：料带持续后退，废料卷轮不回压下。
B）有卷料：拆料程序可行。
C）卷废料错误激活：拆料程序立即启动。
注意: I如果操作飞达后退料带，请开启取料舱盖或者使用锁定装置，否则废料带会被扯断。
Ad 6.: 卷料按钮
按下按钮，卷废料马达启动，持续运动到以下事件发生：
� 按钮释放
� 按下时间超过30秒并且废料支撑没有被压下绷紧，绷紧的废料带会把摇臂压下到切断点
Ad 7.: 设置按钮
和前进、后退、卷料按钮配合使用来设置步距和取料位置。
Ad 8.: 状态显示
显示所有轨道当前状态
错误信息
基本上有3种错误是为 2x8 mm 飞达设置:
� 轨道错误: 显示,马达发生错误或者飞达模块感应器错误
� 处理错误: 由贴片机发送给相关飞达并显示在飞达上
�模块错误:如果控制单元错误并影响整个飞达模块就会显示
飞达模块有问题的话就会显示红色，不管是一格还是两个LED显示红色错误。
.步距LED灯的显示表示不同的错误类型。模块或者轨道错误的话以慢闪表示，具体的说明按下
表说明
注意:
如果在模块错误或者轨道错误发生的时候有按钮按下（除了轨道选择按钮），则暂时显示当前的
步距设置，状态灯仍显示红色。释放按钮一秒钟以后，恢复为错误类型显示模式。
显示轨道错误
.一个步距LED在错误的时候慢闪
步距显示错误类型信号：
� LED 8: - 进料错误
� LED 4 - (not in use)未使用
� LED 2 – 卷废料错误
� LED 1 – 废料移出错误r
至少一个状态LED灯显示红色
注意:
轨道错误可以在两个轨道同时发生（如右
图所示）。也有可能是一个轨道发生两种
错误，则两个步距LED灯同时亮起闪烁表
示同一个轨道的错误
显示处理错误
没有LED闪烁，至少一个状态显示灯亮红
色。
备注:
轨道错误可以同时在两个轨道发生。
显示模块错误
所有步距LED灯同时慢闪或者不亮或者
循环跑动亮灯，
所有状态LED显示红色或者橙色或者闪
烁红色
备注:
类型不同的模块错误显示不同
