16.NGパーツ排出トレイ(DEQN) 16.Parts eject tray(DEQN) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DEQN5010 1 BOX REJECT BOX NG FE 2 DEQN5020 1 SHEET RUBBER ｼｰﾄ ｺﾞﾑ OT 3…
16 - 1

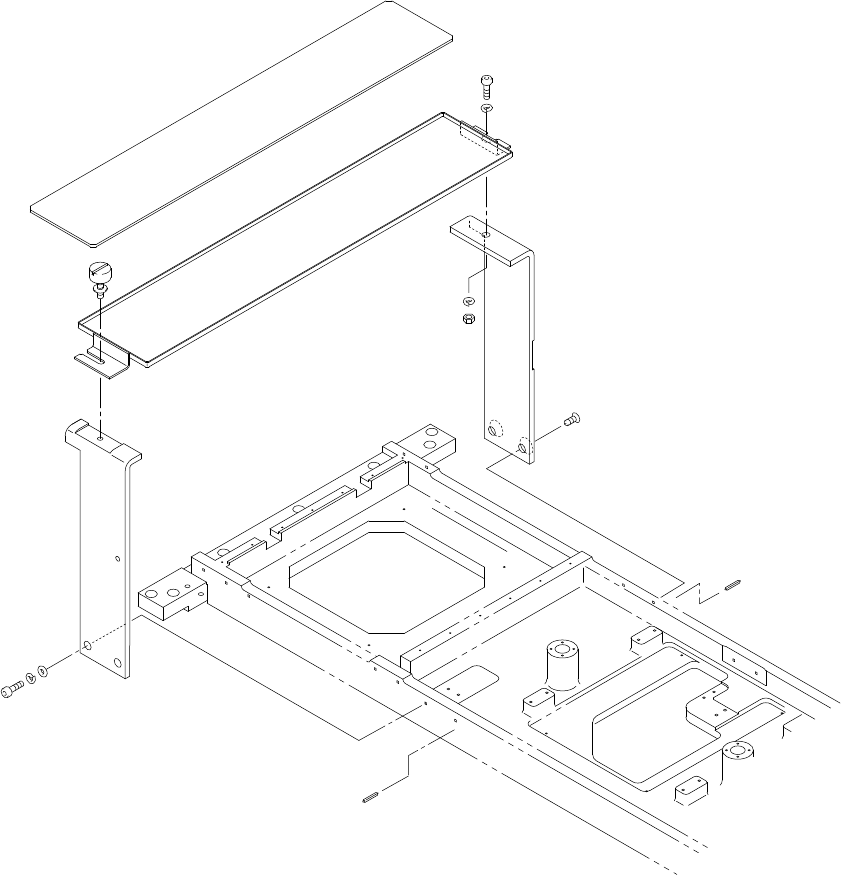

16.パーツ排出トレイ(DEQN)
16.Parts eject tray(DEQN)
16.Parts eject tray(DEQN)
16.NGパーツ排出トレイ(DEQN)
XP-341E PARTS LIST
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
x4
9
11
12
10
13
10
4
4
4
4
6
5
8
7
2
1
3
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
3
4
6
6
1
10
5
13
2
10
9
8
12
11
7
16.NGパーツ排出トレイ(DEQN)
16.Parts eject tray(DEQN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1 DEQN5010 1 BOX REJECT BOX NG FE
2 DEQN5020 1 SHEET RUBBER ｼｰﾄ ｺﾞﾑ OT
3 DEQN5030 1 CATCH, BOX ｳｹ BOX FE
4 DEQN5040 1 CATCH, BOX ｳｹ BOX FE
5 DEQN3050 1 BOLT ﾎﾞﾙﾄ FE
6 H2057A 4 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 4°X5 FE
7 H5323A 2 BOLT, HEX SOKET ﾎﾞﾙﾄ 六角穴 M6X18L FE
8 K53625 2 SCREW, HEX SOCKET COUNTERSUN 小ﾈｼﾞ 六角穴皿 M6X10L FE
9 N1082A 1 NUT, HEX ﾅｯﾄ 六角 M5 FE
10 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ M5/M FE
11 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ M6/M FE
12 W1051A 2 WASHER, FLAT ﾜｯｼｬ 平 1W-6 FE
13 T3005T 1 KNOB ﾂﾏﾐ TL-233(NO.4) OT
XP-341E PARTS LIST
16 - 2
16.NGパーツ排出トレイ(DEQN)
16.Parts eject tray(DEQN)
17 - 1

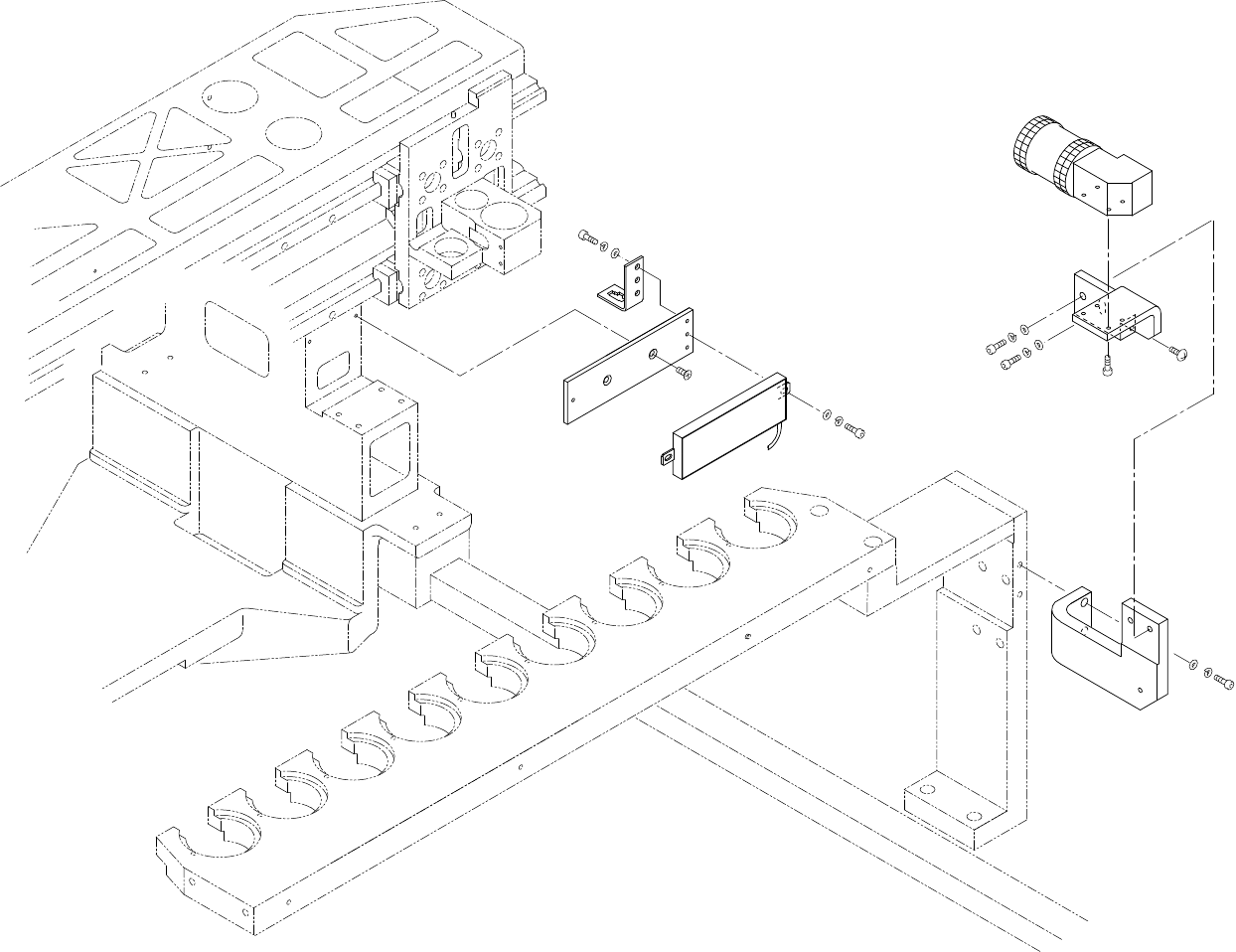

17.リード浮き検出ユニット(DEGK)
17.Bent lead check unit(DEGK)
17.Bent lead check unit(DEGK)
17.リード浮き検出ユニット(DEGK)
XP-341E PARTS LIST
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
x5
9
11
12
10
13
10
4
4
4
4
6
5
8
7
2
1
3
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
7
10
4
5
9
3
6
1
2
13
15
14
11
19
12
17
8
16
17
18
16
20
21
22
23
