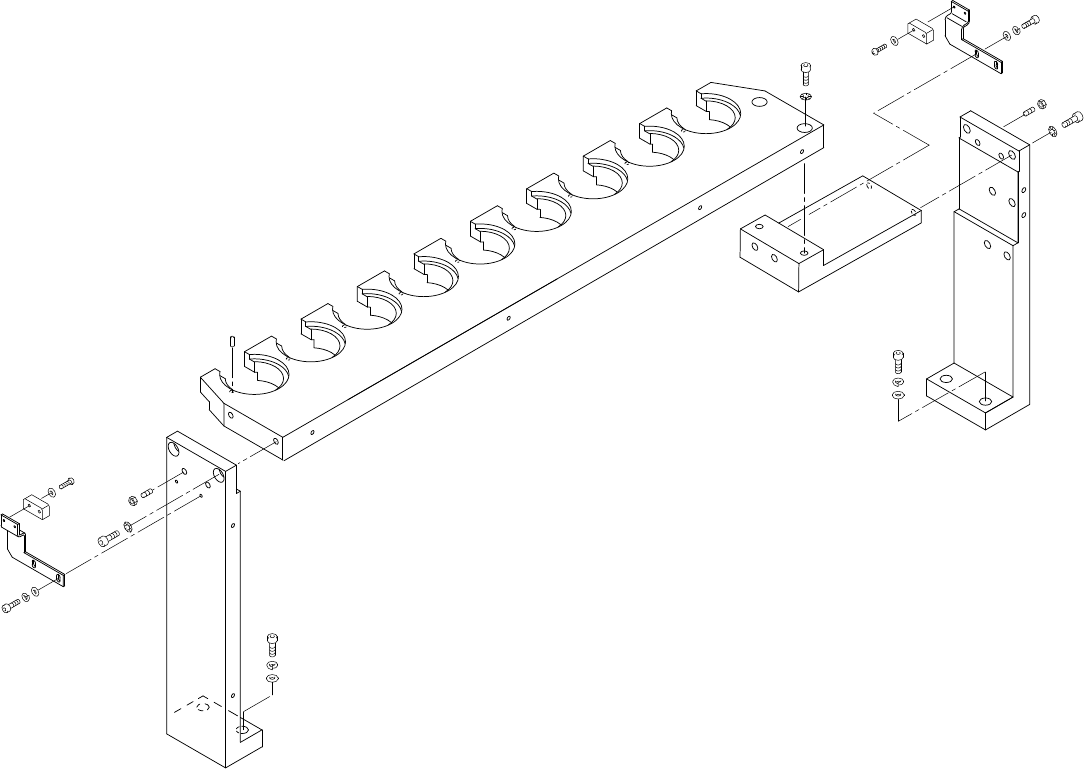

XP-341E PARTS LIST
4 - 1
4.ノズルチェンジ台(DEPM)
4.Nozzle change base(DEPM)
4.Nozzle change base(DEPM)
4.ノズルチェンジ台(DEPM)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
x5
9
11
12
10
13
10
4
4
4
4
6
5
8
7
2
1
3
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
14
17
16
15
19
18
3
2
9
8
7
11
10
4
6
5
1
20
21
28
27
26
29
23
24
25
12
30
13
22
31
32
32
30
31
4.ノズルチェンジ台(DEPM)
4.Nozzle change base(DEPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1 DEPM5010 1 PLATE, LOCATING ﾌﾟﾚｰﾄ 位置決め FE
2 H5321A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
3 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿          M-6-H FE
4 R5012A 9
ROLLER, NEEDLE
ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ3X9.8 OT
5 DEPM5020 1 BKT BKT FE
6 DEPM5030 1 BKT BKT FE
7 H5343A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X30L FE
8 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
9 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
10 H5321A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
11 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿          M-6-H FE
12 N4050A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X20 ｻｷﾄｶﾞﾘ FE
13 N1085A 2 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0 FE
14 DEPM5040 1 BKT BKT FE
15 H5343A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X30L FE
16 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
17 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
18 H5321A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
19 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿          M-6-H FE
20 N4050A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X20 ｻｷﾄｶﾞﾘ FE
21 N1085A 2 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0 FE
22 DEPM5050 1 BKT，SENSOR BKT ｾﾝｻ FE
23 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X8L FE
24 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
25 W1042A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
26 DEPM5060 1 BKT，SENSOR BKT ｾﾝｻ FE
27 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X8L FE
28 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
29 W1042A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
30 S40287 1 SENSOR ｾﾝｻ EX-19B set OT
31 K5175W 4
SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋
M2X6L FE
32 W1039A 4 WASHER, FLAT ﾜｯｼｬ 平 1W-2 FE
