1 8 . クリーナ連結部( 密閉スキージ用) ( オプション) C l e a n e r c o u p l i n g u n i t ( F o r h e r m e t i c s q u e e g e e ) ( O p t i o n ) ( B S F C ) GP-641E P ARTS LIST ver09 1 8 . クリ−ナ連結部( 密閉スキージ用) ( オプション) ( B S F C ) 1 8 . C …

100%1 / 113
17-4
17.クリーナ下(密閉スキージ用、ダブルスキージ用)(オプション)(BSFC)
17.Lower cleaner(For hermetic squeegee,Double squeegee)(Option)(BSFC)
17.クリーナ下(密閉スキージ用、ダブルスキージ用)(オプション) Lower cleaner(For hermetic squeegee,Double squeegee)(Option)(BSFC)
GP-641E PARTS LIST ver09
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
104BSFC3590 2 RING ﾘﾝｸﾞ
105MPA1170 2 WASHER ﾜｯｼｬ
106S1032A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW12
107K5257B SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ボタン M4X10L
108IPA0190 1 COLLAR ｶﾗｰ
109W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
110H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L ･

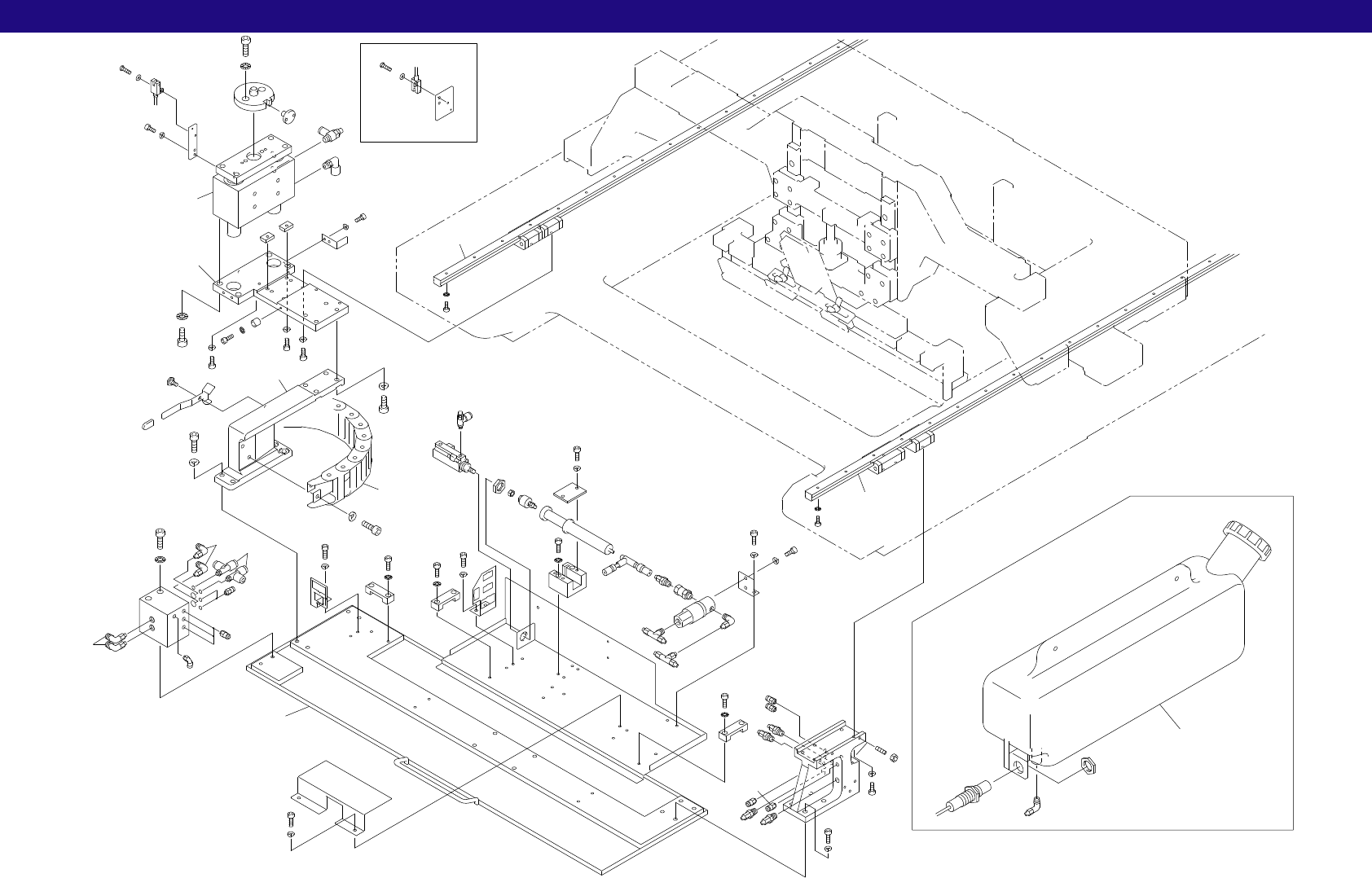

18.クリーナ連結部(密閉スキージ用)(オプション) Cleaner coupling unit(For hermetic squeegee)(Option)(BSFC)
GP-641E PARTS LIST ver09
18.クリ−ナ連結部(密閉スキージ用)(オプション)(BSFC)
18.Cleaner coupling unit(For hermetic squeegee)(Option)(BSFC)
18-1
x7
34
38
79
73
23
20
41
48
24
55
43
14
39
56
39
57
12
30
48
41
8
9
24
34
34
24
73
35
73
34
34
76
77
13
75
34
24
40
46
22
47
37
4
44
56
2
1
40
46
22
21
5
37
47
45
58
36
41
47
6
3
10
11
57
39
33
25
26
17
27
28
24
73
29
31
38
49
38
50
18
38
51
42
54
16
51
42
15
15
42
51
7
38
49
19
39
57
42
51
15
50
38
59
61
60
49
38
70
72
71
74
38
78
39
56
80
80
38
81
18-2
18.クリーナ連結部(密閉スキージ用)(オプション)(BSFC)
18.Cleaner coupling unit(For hermetic squeegee)(Option)(BSFC)
18.クリーナ連結部(密閉スキージ用)(オプション) Cleaner coupling unit(For hermetic squeegee)(Option)(BSFC)
GP-641E PARTS LIST ver09
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
1BSFC0330 2 STOPPER ｽﾄｯﾊﾟ
2BSFC0340 1 PIN ﾋﾟﾝ
3BSFC0350 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ
4BSFC0400 1 PLATE, SW ﾌﾟﾚｰﾄ SW
5BSFC0370 1 DOG, SW ﾄﾞｯｸﾞ SW
6BSFC0940 1 PLATE ﾌﾟﾚｰﾄ
7BSFC0434 1 BKT BKT
8BSFC0910 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
9BSFC0920 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
10BSFC0481 1 LEVER ﾚﾊﾞｰ
11BSFC0490 1 PIN ﾋﾟﾝ
12BSFC0500 1 BKT BKT
13BSFC0930 1 BKT BKT
14BSFC0530 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
15BSFC0580 3 RETAINER, PIPE 押え ﾊﾟｲﾌﾟ
16BSFC6532 1 HOLDER ﾎﾙﾀﾞ
17BSFC6541 1 PLATE ﾌﾟﾚｰﾄ
18BSFC6551 1 BKT BKT
19BSFC0300 1 COVER ｶﾊﾞｰ
20BSFC4100 1 TANK ﾀﾝｸ
21BSFC0390 1 BKT BKT
22S4046E 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
23S3097T 1 SW, PROXIMITY SW 近接 E2K-X8ME1
24K5030T 10 CONNECTOR ｺﾈｸﾀ PN1/8-PT1/8-BS
25S2118T 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CJPB15-30D
26S2159X 1 JOINT ｼﾞｮｲﾝﾄ JA15-5-080
27BSFC0821 1 SYRINGE ｼﾘﾝｼﾞ
28H1050T 1 VALVE, CHECK ﾊﾞﾙﾌﾞ ﾁｪｯｸ Dual Check Valve
29H1033T 1 VALVE, THREE-WAY ﾊﾞﾙﾌﾞ 三方 USG3-6-2-B-DC24V
30K4145X 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 15.3-110-34-13B
31K5030H 1 TEE ﾃｨｰ PTA-1/8-PT1/8-BS
33K5337H 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-04
34Y30558 9 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH04-M6
35Y3042H 2 TEE ﾃｨｰ KQY04-M6
36S3018M 1 STOPPER ｽﾄｯﾊﾟ Rubber Leg(K Type)7027
37W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
38W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
39W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
40W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
41W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
42W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
43W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
44W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
45W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
