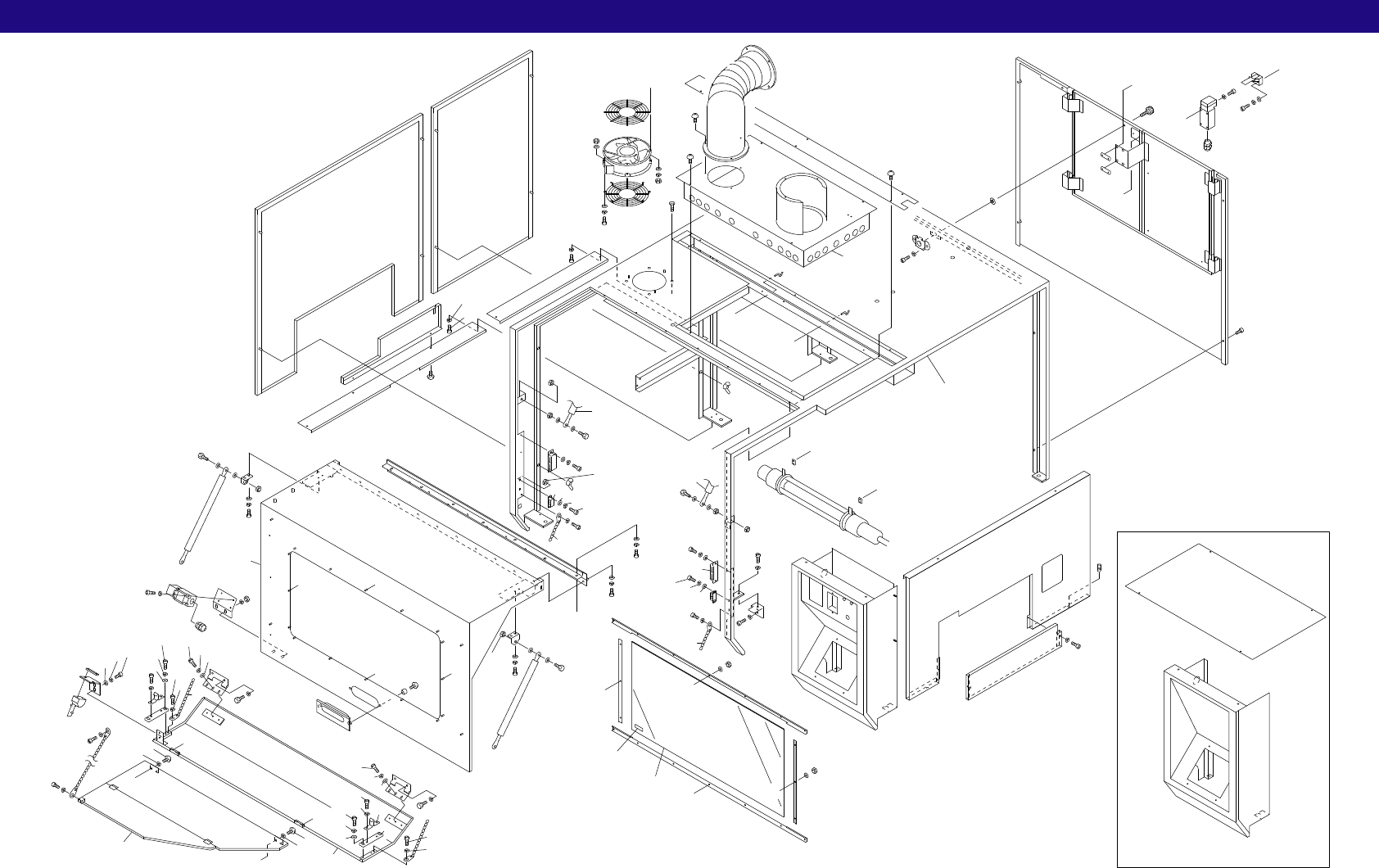

22.カバー Cover(BSAK)
GP-641E PARTS LIST ver09
22.カバー(BSAK)
22.Cover(BSAK)
22-1
x16.5
Cooler not used
温調無仕様
69
13
61
47
53
15
47
53
14
11
10
61
61
43
28
12
50
45
16
67
53
47
17
44
46
1
69
32
33
7
7
53
53
40
41
42
53
35
71
D
E
D
E
81
75
76
74
85
A
A
29
27
27
60
30
31
53
57
48
64
53
57
57
64
3
19
19
22
53
47
24
53
47
2
18
25
53
57
18
53
57
55
54
5
55
65
32
53
6
54
49
7
87
52
37
38
52
52
37
52
38
38
8
52
52
52
52
8
38
39
23
53
57
23
53
57
4
55
55
34
35
20
20
36
9
49
54
9
54
49
9
49
54
9
49
54
54
21
54
C
C
B
B
J
K
L
K
50
51
82
72
72
82
82
72
63
82
72
56
56
79
73
86
79
56
56
73
86
78
70
72
82
74
62
78
55
74
39
84
82
72
70
83
54
62
77
77
76
H
G
I
F
88
64
G
88
64
F
I
H
57
57
J
L
26
26
26
26
56
80
56
86
86
86
56
56
80
86
22.カバー Cover(BSAK)
GP-641E PARTS LIST ver09
22-2
22.カバー(BSAK)
22.Cover(BSAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1BSAK1401 1 COVER, OVERALL ｶﾊﾞｰ 全体
2BSAK1223 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
3BSAK1412 1 DOOR 扉
4BSAK1320 1 BKT BKT
5BSAK1370 1 BKT BKT
6BSAK1381 1 BKT BKT
7BSAK1391 3 NUT ﾅｯﾄ
8BSAK1360 2 BKT BKT
9T20432 2 CHAIN ﾁｪｰﾝ TM104SS-12-3-235
10BSAK0131 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
11BSAK0140 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
12BSAK0150 1 COVER, REAR ｶﾊﾞｰ ﾘﾔー
13BSAK0161 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
14BSAK0170 1 COVER, LOWER ｶﾊﾞｰ 下
15BSAK0180 1 COVER, LOWER ｶﾊﾞｰ 下
16BSAK1300 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
17BSAK0200 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
18BSAK1252 2 HINGE 蝶番
19BSAK1212 2 HOLDER ﾎﾙﾀﾞ
20BSAK0241 2 HOLDER ﾎﾙﾀﾞ
21T20434 1 CHAIN ﾁｪｰﾝ TM104SS-12-3V-700
22BSAK1232 1 WINDOW 窓
23BSAK1241 2 BKT BKT
24BSAK1420 3 HINGE 蝶番
25BSAK1291 1 CATCH PAN 受け皿
26T1067B 2 DAMPER ﾀﾞﾝﾊﾟ GS068-T876A
27BSAK1150 2 HANGER ﾊﾝｶﾞ
28BSAK0330 1 COVER, WIRING ｶﾊﾞｰ 配線
29S2008A 1 ILLUMINATION LAMP 照明灯            HF1071
30H3012T 1 FAN ﾌｧﾝ 109E1724F5H01
31K1082F 1 COVER, FAN ｶﾊﾞｰ ﾌｧﾝ 109-320
32S3197H 2 SW, LIMIT SW ﾘﾐｯﾄ XCK-J5990
33S3199A 1 SW, LIMIT SW ﾘﾐｯﾄ ZCK-Y09
34WWM0210 1 SEAL ｼｰﾙ
35K5049S 2 CONNECTOR ｺﾈｸﾀ STR13.5
36K1082D 1 COVER, FAN ｶﾊﾞｰ ﾌｧﾝ 109-319
37M1013H 2 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-273-1
38H5056Z 2 HOLDER, ROLLER ﾎﾙﾀﾞ ﾛｰﾗ TL-95
39T5012X 1 HANDLE 取手             THA-254-2
40W1013T 1 WASHER ﾜｯｼｬ TM137-3
41T3005H 1 KNOB ﾂﾏﾐ TL-112-625
42M1013B 1 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-113-3
43BSAK0091 1 DUCT ﾀﾞｸﾄ
44BSAK0341 1 COVER ｶﾊﾞｰ
22.カバー Cover(BSAK)
GP-641E PARTS LIST ver09
22-3
22.カバー(BSAK)
22.Cover(BSAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
45BSAK1043 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
46BSAK1055 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
47H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
48H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
49H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X10L
50H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X10L
51H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X15L
52W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
53W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
54W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
55W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
56W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
57W1041A WASHER, FLAT ﾜｯｼｬ 平         4M/MX0.8X9(1W-4)
60K5360A SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M4X15L
61K5207A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ       M4X5L
62K5260A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X8L
63N1076A NUT, HEX ﾅｯﾄ 六角         M3P=0.5
64N1080A NUT, HEX ﾅｯﾄ 六角         M4P=0.7
65N1085A NUT, HEX ﾅｯﾄ 六角         M6P=1.0
67N4028A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M4X6L
69N1013Z NUT, WING ﾅｯﾄ 蝶          M6
70H5273T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X4L
71T1064T 1 DUCT ﾀﾞｸﾄ 484208-0310
72H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
73H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X5L
74H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X6L
75H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X25L
76H5296A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X40L
77H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X15L
78H5182A BOLT, HEX ﾎﾞﾙﾄ 六角         M6X15L
79H5196A BOLT, HEX ﾎﾞﾙﾄ 六角         M8X30L
80H5197A BOLT, HEX ﾎﾞﾙﾄ 六角         M8X35L
81W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
82W1040A WASHER, FLAT ﾜｯｼｬ 平         3M/M
83W1050A WASHER, FLAT ﾜｯｼｬ 平         5M/M
84K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ       M4X8L
85K5210A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ       M4X10L
86N1089A NUT, HEX ﾅｯﾄ 六角         M8
87S3197X 1 SW, LIMIT SW ﾘﾐｯﾄ ZCK-Y061
88W1001E WASHER ﾜｯｼｬ       ﾊﾂｷｻﾞｶﾞﾈ(B)M4 ･
