G -S015-03 1012-003 37 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 269 4230228005 FUSE 250V 1A 1 F061 803G-A210390-A069 4V320007 270 4230228203 FUSE 250V 3.15A 1 F062 803G-A210390-A070 4V32001 1 271 6301262…
G -S015-03
0909-002
36
276
276
273
272
272
276
283
282
281
275
274
.
279
278
.
271
269
.
277
270
.

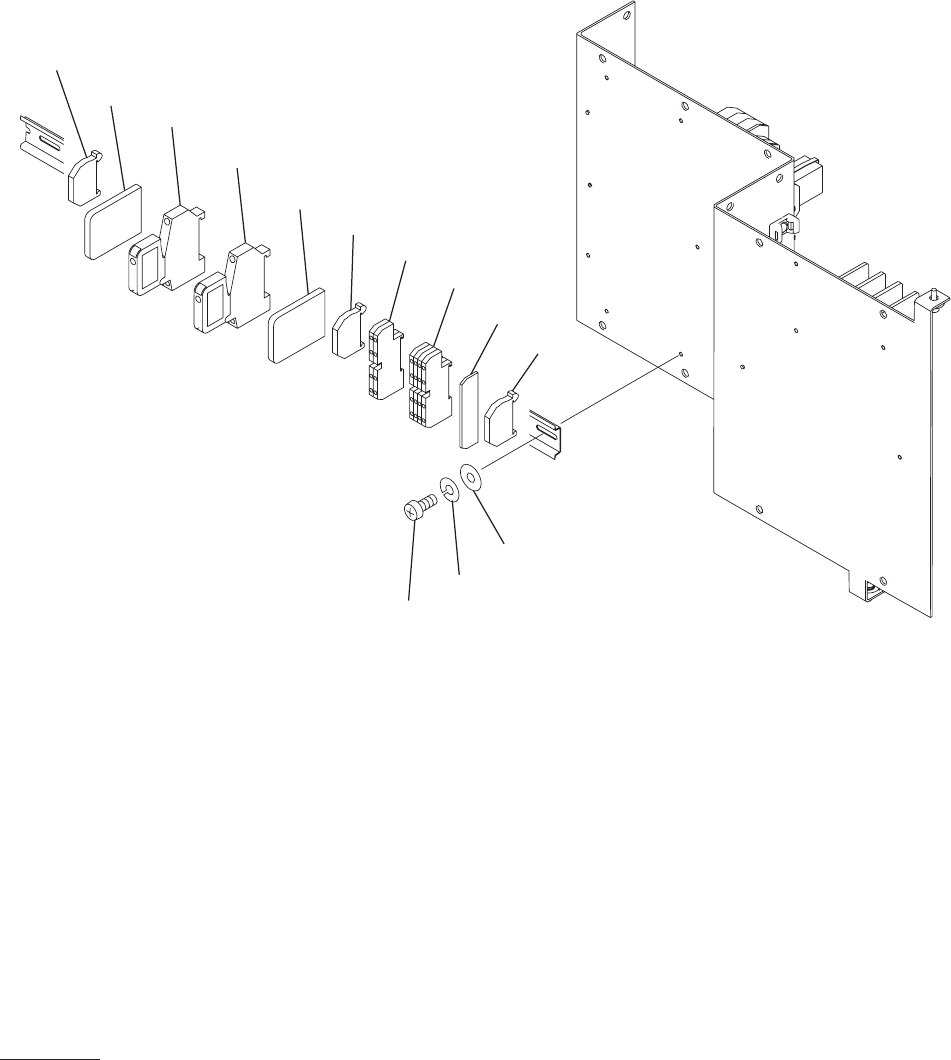

架台下
XY
サーボ電源部
C UNDERFRAME XY SERVO
POWER SUPPLY SECTION C
Fig. BP-3
電装部
Electrical Section
G -S015-03
1012-003
37
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
269 4230228005 FUSE 250V 1A 1 F061
803G-A210390-A069
4V320007
270 4230228203 FUSE 250V 3.15A 1 F062
803G-A210390-A070
4V320011
271 6301262864 FUSE HOLDER 1
803G-A210390-A071
4J200033
272 6301269894 ACCESSORY,WIRING 2
803G-A210390-A072
23N30611
273 6300969917 ACCESSORY,WIRING 1
803G-A210390-A073
23N30524
274 6301268705 TERMINAL 4
803G-A210390-A074
4J320185
275 6301268729 ACCESSORY,WIRING 2
803G-A210390-A075
23N30609
276 6300911749 BRACKET,WIRING 3
803G-A210390-A076
23N10027
277 6301382951 FUSE HOLDER 1
803G-A210390-A077
4J200040
278 6301268712 TERMINAL 2
803G-A210390-A078
4J320186
279 6301339993 ACCESSORY,WIRING 1
803G-A210390-A079
23N30650
281 4111131400 SCR PAN 4X6 2 M4X6 PAN 221E0509
282 41
10081706 WASHER SPR 4 2 SW4 F 221H0283
283 411
1192104 WASHER V 4X9X0.8 2 FW4 F 221H0314
BP-3
平成
19
年
11
月
初版発行
Published, Nov. 2007
平成
21
年
9
月
第２版発行
Revised, Sep. 2009
平成
22
年
12
月
第３版発行
Revised, Dec. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION
編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
38
G -S015-06,02,03
1012-003
