G -S015-02 1012-003 23 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 472 6301619552 UNIT ,I/O 1 -U78 829G-A010020-A062 4U250238 473 6301300030 UNIT ,I/O(DISTRIBUTOR HUB) 1 U77 829G-A010020-A063 4U250165 478 6…
G -S015-02
0909-002
22
463
See Fig BS-5
Key No.458
See Fig.BS
478
479
REAR PANEL
472
489
.

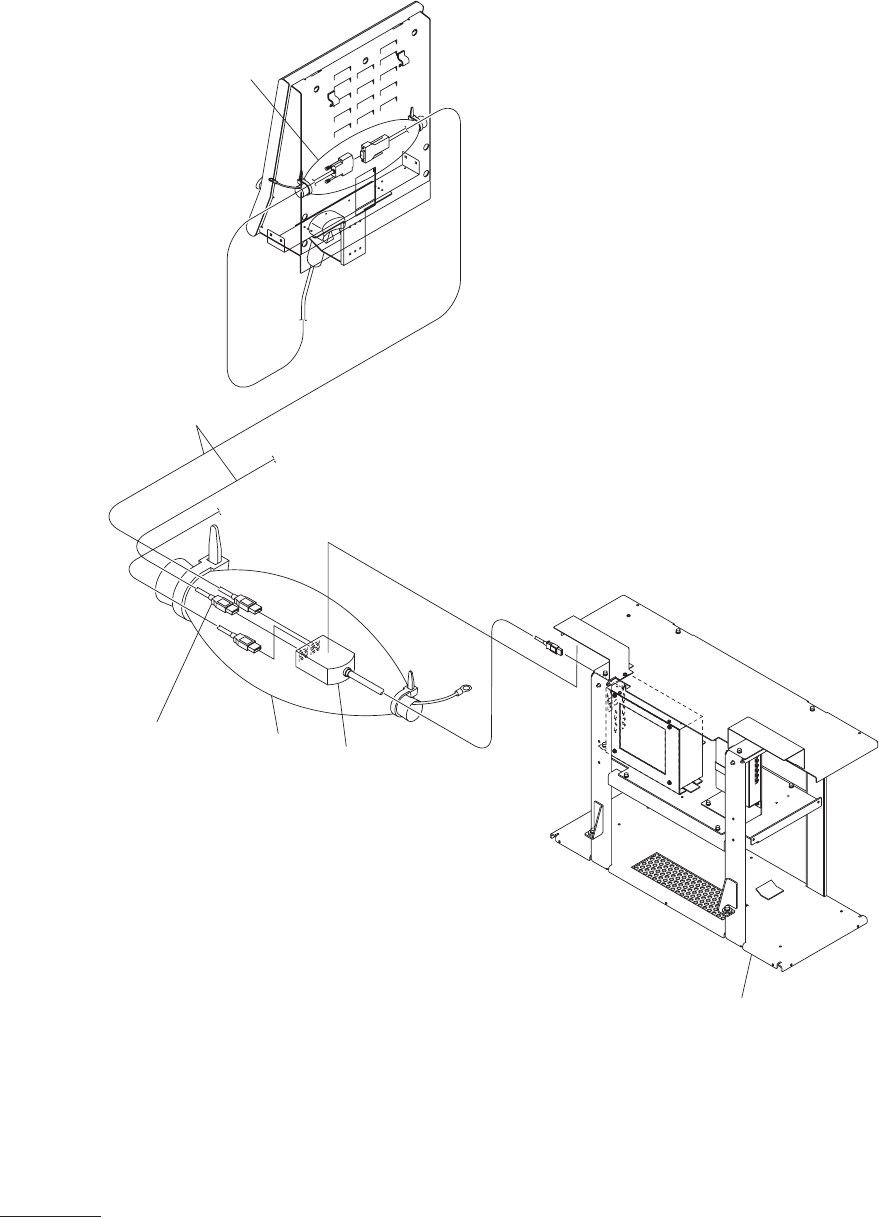

操作パネル部
A OPERATING PANEL SECTION
Fig. FE-5
ケーブル
Cable
G -S015-02
1012-003
23
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
472 6301619552 UNIT,I/O 1 -U78
829G-A010020-A062
4U250238
473 6301300030 UNIT,I/O(DISTRIBUTOR HUB) 1 U77
829G-A010020-A063
4U250165
478 6301355498 ASSY,CORD 1
829G-A010020-A078
0W200961
479 6301355535 ASSY,CORD 1
829G-A010020-A079
0W200962
489 4110864408 WASHER SPR 3 2
829G-A010020-A189
221H0311
FE-5
G -S015-02
0909-002
24
306
331
.
333
335
.
EXCHANGE
326
321
324
323
FRONT PANEL
332
.
334
336
.

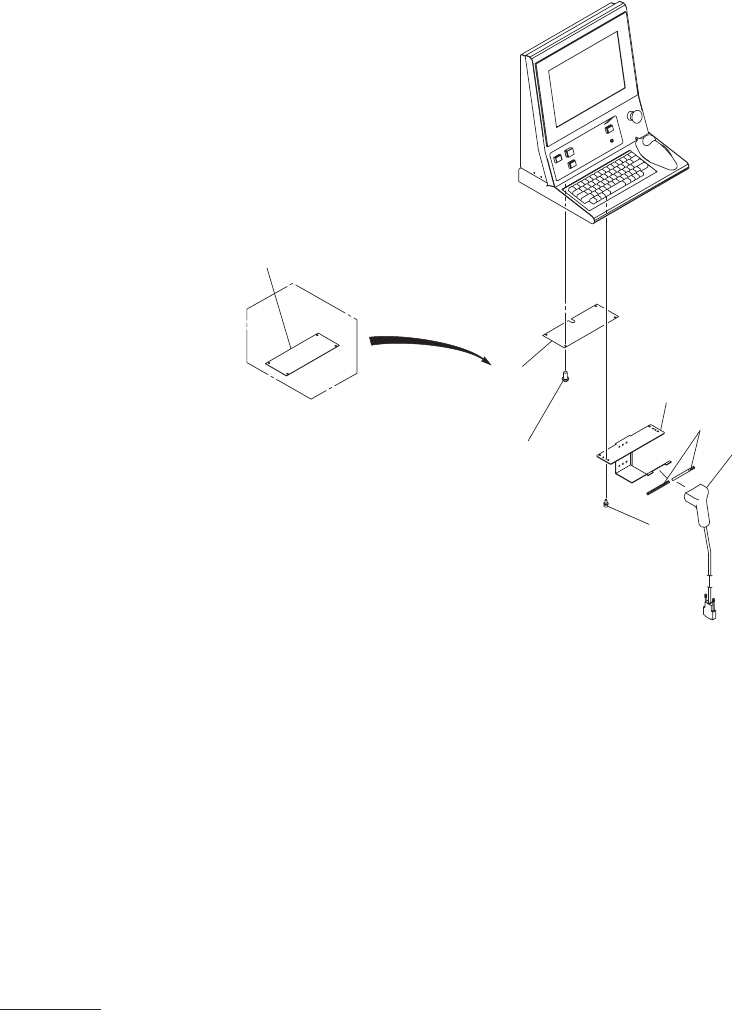

操作パネル部
B OPERATING PANEL SECTION
Fig. FF-4
パネル
Panel
