4 - 21 4-3-4. 行の挿入 行の挿入 行の挿入 行の挿入 カーソル位置へ空白行を挿入します。コマンド実行後，カーソルは空白行の最左 入力フィールドへ 移動します。 4-3-5. 行の二重化 行の二重化 行の二重化 行の二重化 カーソル行を次の行へ複写挿入します。コマンド実行後，カーソル位置は，複写 された行の最左入 力フィールドへ移動します。 搭載データから呼び出した場合，部品 ID は # となりますが，他の項目は複写さ…
4 - 20
エラー
次の場合，エラーとなり，エラーダイアログを表示します。
①
データ数が入力可能な最大件数を越える。
･
OK :
コピーを中止します。このとき，データは一切コピーされません。
②
搭載位置が基板または回路範囲を越える。
･
OK
：コピーを続行します。コピーデータには，範囲オーバーマークが付きます。
･
キャンセル
：コピーを中止します。
4 - 21
4-3-4.
行の挿入
行の挿入行の挿入
行の挿入
カーソル位置へ空白行を挿入します。コマンド実行後，カーソルは空白行の最左入力フィールドへ
移動します。
4-3-5.
行の二重化
行の二重化行の二重化
行の二重化
カーソル行を次の行へ複写挿入します。コマンド実行後，カーソル位置は，複写された行の最左入
力フィールドへ移動します。
搭載データから呼び出した場合，部品 ID は # となりますが，他の項目は複写されます。
吸着データから呼びだした場合，部品名と荷姿が複写され，その他は初期化されています。
ただし､MTC/MTS 部品及び､DTS 部品の場合､複写元の吸着座標が複写されます｡段数及び､ﾚｰﾝを入
力しても､吸着座標の自動計算は行いません｡
4-3-6.
ジャンプ
ジャンプジャンプ
ジャンプ
行番号を指定し，行番号が表示されている画面内で見つかった場合は，カーソルがその行へ移動し，
表示範囲外に見つかった場合には，その行が画面中央に来るように表示されます。
ジャンプ選択後は，下図のダイアログが表示されます。ジャンプ先の行番号を指定して下さい。指
定行が入力済みデータ範囲外であれは，最終行へジャンプします。
4-3-7.
検索
検索検索
検索
部品 ID，または部品名を検索します。検索条件を下図のダイアログで指定し，＜OK＞ボタンで検
索を開始します。
条件に合う文字が表示されている画面内で見つかった場合は，カーソルがその位置へ移動し，表示
範囲外に見つかった場合には，その行が画面中央に来るように表示されます。
4 - 22

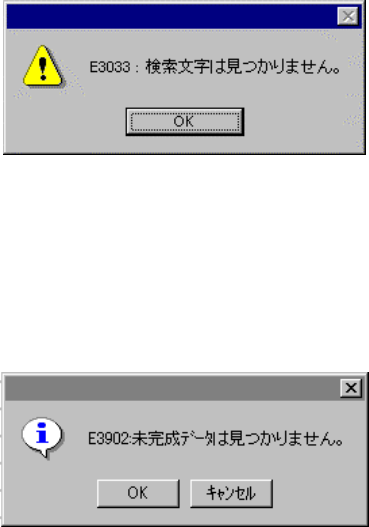

該当条件で検索できなかった場合は，下図のダイアログが表示されます。
一度入力した検索文字は，次の文字が入力されるまで保持されています。
次を検索
次を検索次を検索
次を検索
の時には，検
索文字で指定した文字が使用されます。また方向も使用されます。
「未完成データの検索」をチェックすると完成していないデータを検索できます。
ここにチェックをすると，「部品 ID」，「部品名」，「接着パターン名」，「全て一致」が選択で
きなくなります。
4-3-8.
次を検索
次を検索次を検索
次を検索
検索で設定した条件で次に一致する文字を見つけます。最初の行以外から，前回の検索条件がその
まま適用されます。
4-3-9.
セル・コピー
セル・コピーセル・コピー
セル・コピー
カーソル位置のセルのデータを記憶バッファに取り込みます。データ中に貼り付ける場合は，セ
ル・貼り付けコマンドを実行します。
セル・コピーは搭載データ編集でのみ選択可能なコマンドです。
対象セルは，X，Y，角度，部品名です。
4-3-10.
セル・貼り付
セル・貼り付セル・貼り付
セル・貼り付け
けけ
け
セル・コピーで記憶バッファに取り込まれたデータをカーソル行の対応する項目位置に上書きします。
記憶バッファが空の場合，本コマンドは選択不可となります。
記憶バッファは，他のデータ編集に切り替わるまでデータを保持します（連続実行可能）。
セル・貼り付けは搭載データ編集でのみ選択可能なコマンドです。
4-3-11.
ソート
ソートソート
ソート
本コマンドは，部品リスト画面および接着データ画面で選択可能です。
① ソートの設定
＂ソート＂が選択されると，部品リストは部品名昇順（JIS コード比較，但し大文字，小文
字は区別しない）で表示されます。
ソート状態は部品フォーム画面でも保持されます。
ソート状態であることは，＂ソート＂にチェックマークをつけることによって示します。
