4 - 49 ③ 角度 角度 角度 角度 搭載角度を数式バーで入力します。 設定範囲は 0 ° ∼ 359.95 ° です。設定は 0.05 ° 単位でできます。 ④ 部品名 部品名 部品名 部品名 部品名を数式バーで入力します。 本部品名を入力する度に部 品データの枠がとられます 。間 違って入力した場合に，部品デー タに何らかの入力をしてい ない限り名前を変更すると 間違 って入力した部品データの枠は解 放されます。また部品名を…
4 - 48
4-6-2.
入力方法
入力方法入力方法
入力方法

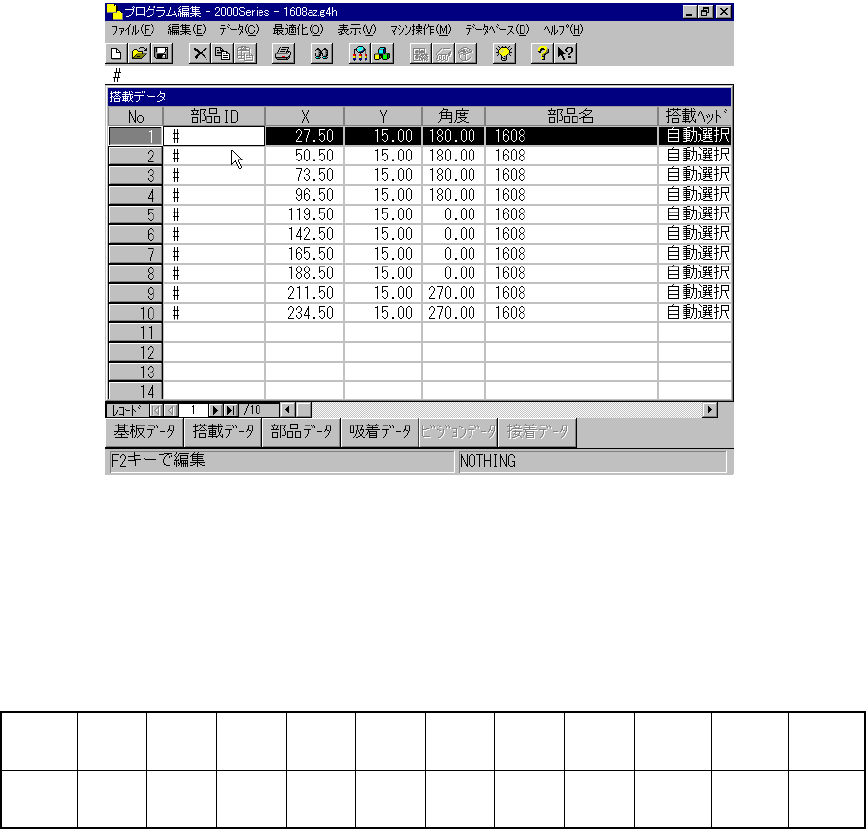

搭載データ画面
搭載データ画面搭載データ画面
搭載データ画面
詳細
詳細詳細
詳細
① 部品
部品部品
部品 ID
部品 ID を数式バーで入力します。本項を入力するとデフォルト値が入る項目にはデフォル
ト値が適用され表示されます。入力の不必要な項目は，*が表示されます。
ﾃﾞﾌｫﾙﾄ値
ﾃﾞﾌｫﾙﾄ値ﾃﾞﾌｫﾙﾄ値
ﾃﾞﾌｫﾙﾄ値
搭載ﾍｯ
ﾄﾞ
マーク
マーク
ID
マーク
1 X
マーク
1 Y
マーク
1 TI
マーク
2 X
マーク
2 Y
マーク
2 TI
スキッ
プ
試打 レイア
自動選
択
No * * * * * * * No No 4
8
文字以上入力された場合は，頭から
8
文字のみが有効になります。
省略時は＃になります。＃以外は重複チェックされ同一部品
ID
は入力できません。
②
X
，
，，
，
Y
搭載位置を
X
，
Y
数式バーでそれぞれ入力します。
絶対位置入力
数字入力が直接入力値となります。入力数字の前に
+
または
-
をつけるこ
とができます。
相対位置入力
++
を入力数字の前に付加すると，カーソルがあるフィールドの内容に入
力値が加算されます。
--
を入力数字の前に付加すると，カーソルがあるフィールドの内容に入力値が減算さ
れます。
+=
を入力数字の前に付加すると，カーソルがあるフィールドの一行上のフィールドの
内容に入力値が加算された値が入力されます。
-=
を入力数字の前に付加すると，カーソルがあるフィールドの一行上のフィールドの
内容に入力値が減算された値が入力されます。
(
注
)++,--,+=,-=
の間にスペースを入れることはできません。
4 - 49
③
角度
角度角度
角度
搭載角度を数式バーで入力します。
設定範囲は
0°
∼
359.95°
です。設定は
0.05°
単位でできます。
④
部品名
部品名部品名
部品名
部品名を数式バーで入力します。本部品名を入力する度に部品データの枠がとられます。間
違って入力した場合に，部品データに何らかの入力をしていない限り名前を変更すると間違
って入力した部品データの枠は解放されます。また部品名を入力した時点で，部品データベ
ースを検索し，同一部品名が検索された場合，部品データを，プログラム中に取り込みます。
大文字，小文字は同一のデータとして扱われますが，表示上は区別して表示されます。部品
データベース中に先に登録してあれば，そちらで登録した文字に置き換わります。
20
文字以内で設定します。
20
文字を超える分は無視されます。
⑤
搭載ヘッド
搭載ヘッド搭載ヘッド
搭載ヘッド

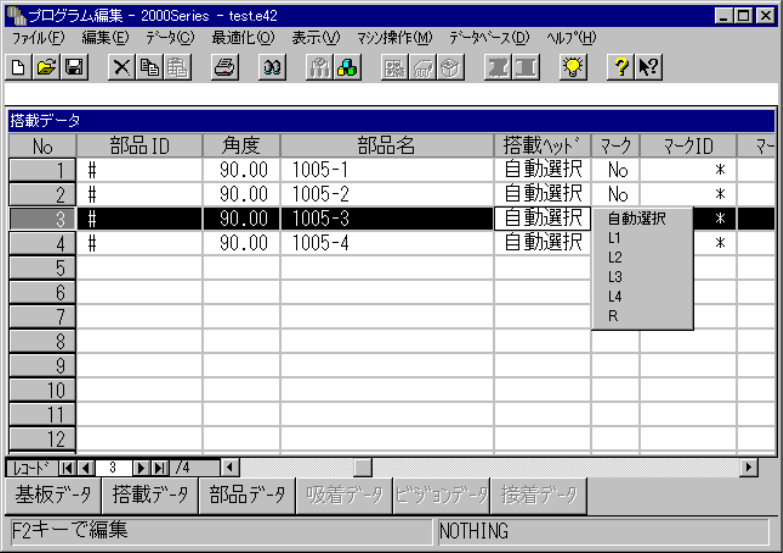

本搭載するヘッドをポップアップリストボックスで選択します。ヘッドを指定しない場合自
動選択を選択して下さい。
選択は下図のようになります。
4 - 50
⑥ マーク
マークマーク
マーク

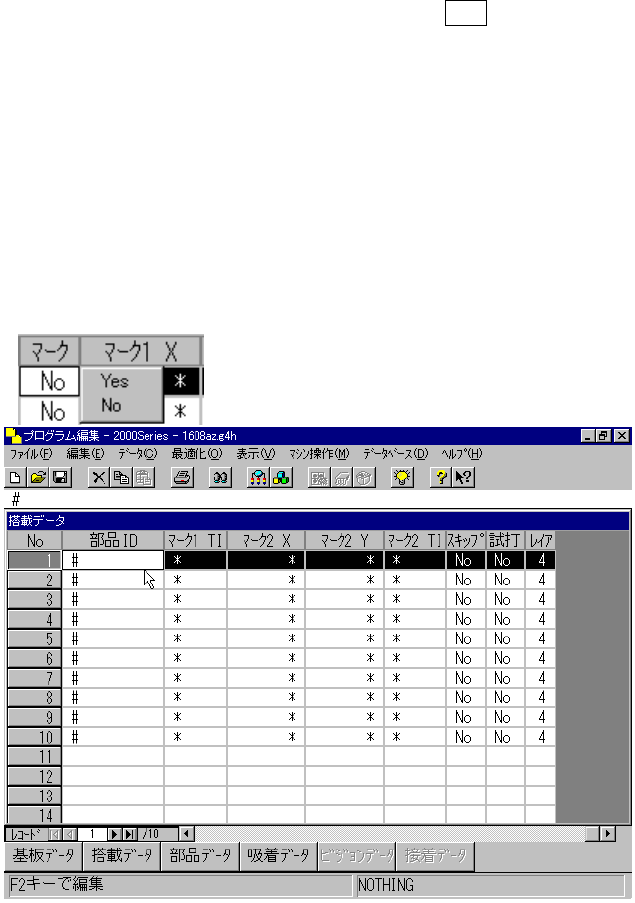

搭載時にエリアフィデューシャルマークによる搭載位置の補正を行うかどうかをポップア
ップリストボックスで選択します。部品
ID
を入力時，マークはデフォルトで［
No
］（使
用しない）に設定されます。変更する場合，編集キー（Ｆ２キー）またはトラックボール
の〈右〉ボタンを押し，リストボックスを開き選択入力して下さい。
また，一括で変更する場合は､複数の搭載データを選択､実行して下さい｡
Yes
（使用する）を選択した場合は，
2
組のエリアフィデューシャルの位置を入力しなけ
ればなりません。
1
つの場合はデータ完成とはなりません。
⑦
ﾏｰｸ
ID
ﾏｰｸをｴﾘｱﾌｨﾃﾞｭｰｼｬﾙとして使用する為、ﾏｰｸﾃﾞｰﾀにﾏｰｸ
ID
を付けて、使用したいﾏｰｸを指定します。
ﾏｰｸ
ID
は数式ﾊﾞｰで入力します｡
[
ﾏｰｸ
]
の項が､
[Yes]
に設定された時点で、入力可能となりﾏｰｸ
ID
が自動生
成されます。ﾏｰｸ
ID
の自動生成は既にあるﾏｰｸﾃﾞｰﾀと重複しないようになっています。
ﾏｰｸ
ID
を手入力時、既に設定されているﾏｰｸと同じﾏｰｸ
ID
の場合、ﾏｰｸﾃﾞｰﾀがﾘﾝｸされ共有されます。
既に作成されているﾏｰｸ
ID
を使用したい場合は、ﾏｰｸﾃﾞｰﾀ一覧から任意のﾏｰｸ
ID
を選択することにより、
簡易に使用したいﾏｰｸを指定できます。ﾏｰｸﾃﾞｰﾀ一覧を使用する場合は、編集ｷｰまたは入力ﾌｨｰﾙﾄﾞを右
ｸﾘｯｸし､ﾘｽﾄﾎﾞｯｸｽを開き選択入力して下さい｡
