4 - 56 4-7. 部品データ 部品データ 部品データ 部品データ 4-7-1. 基本操作法 基本操作法 基本操作法 基本操作法 部品データの入力画面は、フォーム表示① と リスト表示形式② の 2 通りがあります。 ① ① ① ①フォーム表示画面 フォーム表示画面 フォーム表示画面 フォーム表示画面 フォーム表示画 面は、 1 つの部品デー タを 1 画面に表示し ます。デ ータの入力は、フ ォーム表 示画面で行います。
4 - 55
4-6-3.
範囲チェック
範囲チェック範囲チェック
範囲チェック
搭載位置が基板内にあるか（一面取り），または回路内にあるか（多面取り）の範囲チェックは次
のタイミングで行われます。範囲チェック・エラーは，ワーニング・エラーとして処理されます。
① データ入力時
データ入力時データ入力時
データ入力時
搭載位置 X または Y を入力した時点，またはそれぞれを変更した時点で，範囲チェックが行
われます。
エラーの際は，次のワーニングダイアログが表示されます。
･OK 入力データは確定し，搭載データ番号の左横に＇＊＇範囲オーバーマークが付き
ます。範囲内の値が入力されれば，マークは消えます。
･ｷｬﾝｾﾙ 入力データは無効となり，データ入力状態に戻ります。
② データ切替時
データ切替時データ切替時
データ切替時
・基板データがアクティブでなくなる時
・搭載データがアクティブでなくなる時
● 範囲外となる搭載データが発生する可能性があるのでここでも範囲チェックを行います。
エラーの際は，次のワーニングダイアログが表示されます。
･OK データ切替を続行する。
･ｷｬﾝｾﾙ データ切替を中止する。
● 搭載データへ切り替わる時
範囲外の搭載データは範囲オーバーマークがついて表示されます。
4 - 56
4-7. 部品データ
部品データ部品データ
部品データ
4-7-1.
基本操作法
基本操作法基本操作法
基本操作法

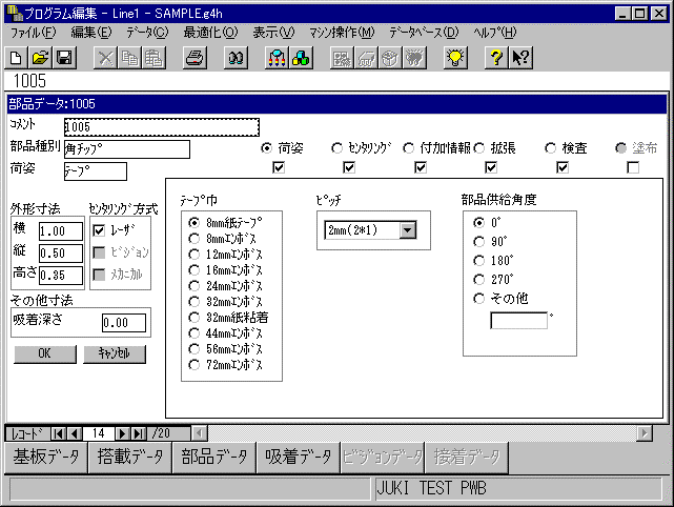

部品データの入力画面は、フォーム表示① と リスト表示形式② の
2
通りがあります。
①
①①
①フォーム表示画面
フォーム表示画面フォーム表示画面
フォーム表示画面
フォーム表示画面は、
1
つの部品データを
1
画面に表示します。データの入力は、フォーム表
示画面で行います。
4 - 57
②
②②
②リスト表示画面
リスト表示画面リスト表示画面
リスト表示画面

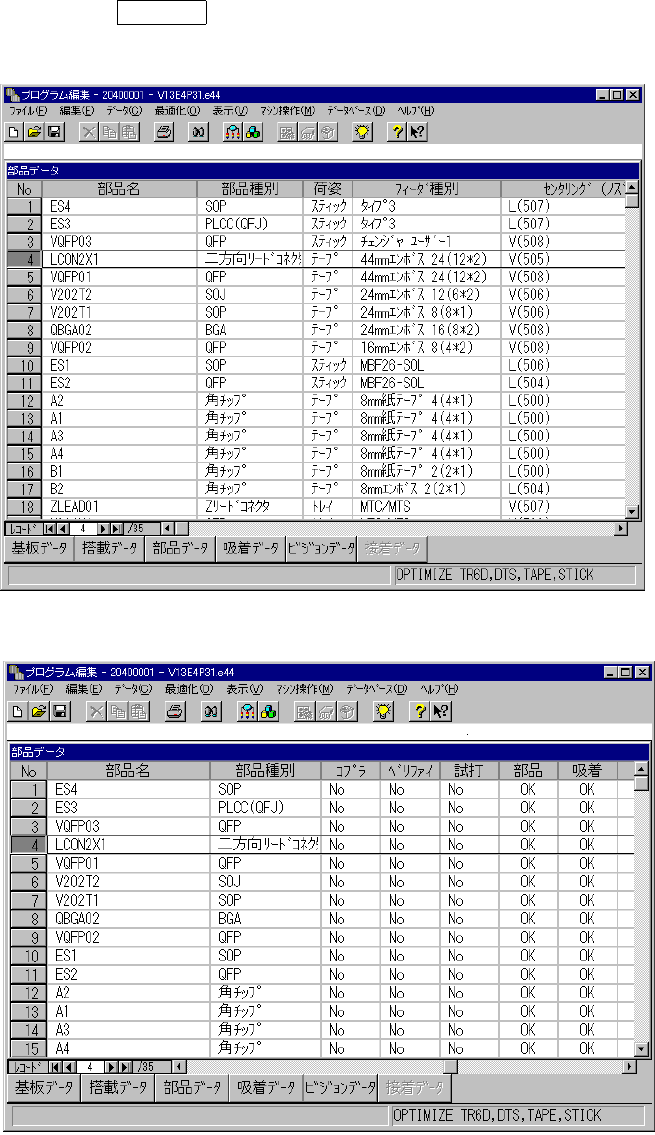

リスト表示画面は、複数の部品データの要約をリストの形で画面に表示します。リスト表示画
面では、データの入力はできませんが、データの完成状況を見ることができます。またハイラ
イトカーソルを移動し、
ENTER
キーを押すか、トラックボールの〈左〉ボタンをダブルクリ
ックする事により、選択した部品データのフォーム表示画面に移ることができます。
