4 - 60
③ 部品荷姿
部品荷姿部品荷姿
部品荷姿

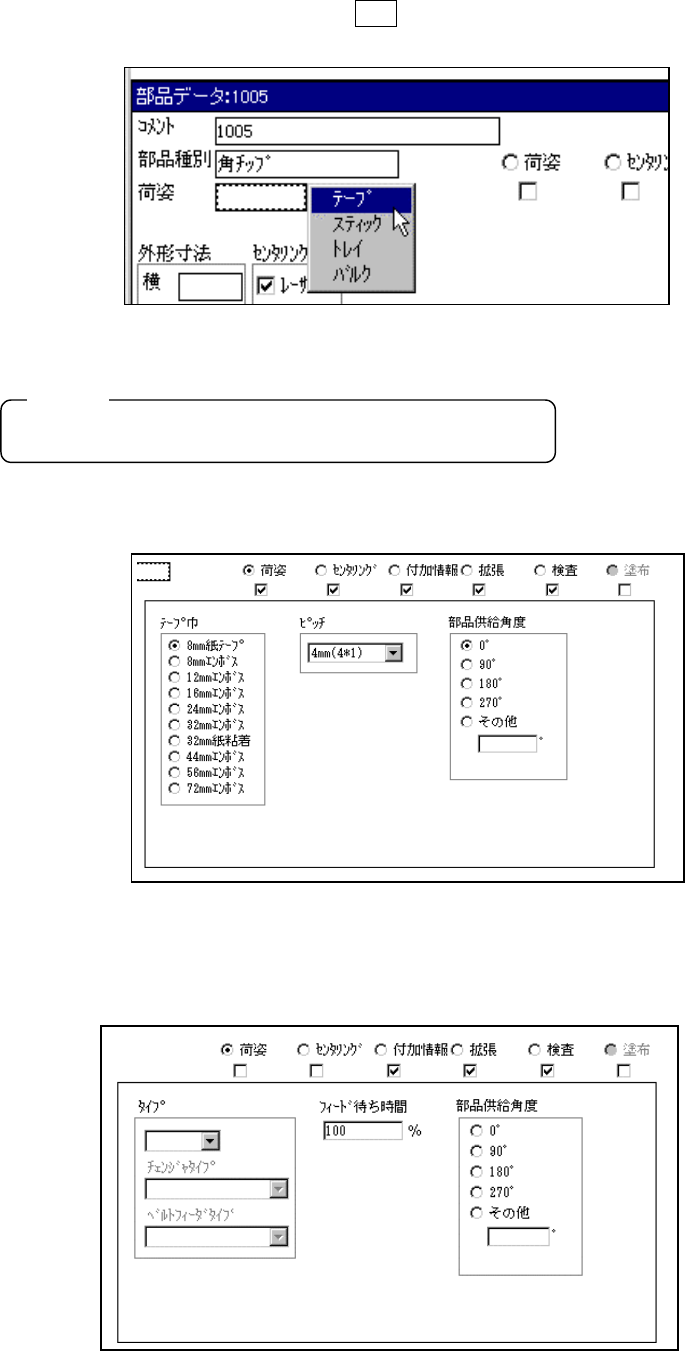

トラックボールの〈右ボタン〉又は、Ｆ２キーを押下すると、下図のように部品荷姿のポ
ップアップメニューが表示されます。
本項目が確定すると入力された荷姿に応じて荷姿のウィンドウがオープンします。
トレイは選択できますが、最適化をすることができません。
1) テープが設定された場合のタックコントロール部
ピッチは、テープ巾の設定後、設定されたテープ巾で指定できるピッチ種類を表示し
ます。
2) スティックが設定された場合のタックコントロール部
注意：
注意：注意：
注意：
4 - 61
3) トレイが設定された場合のタックコントロール部
4) バルクが設定された場合のタックコントロール部
部品荷姿を変更すると，吸着データの供給指定は自動選択となります。
④ 部品横方向長さ，部品縦方向長さ
部品の外形寸法を数式バーで入力します。
入力範囲 ：0.01∼150.00 mm です。
⑤ 部品高さ
部品の高さを数式バーで入力します。
入力範囲 ：0∼25.00 mm です。
⑥ その他寸法
吸着深さ
ノズル吸着面の高さから，部品表面の突起部の高さを数式バーで入力します。
入力範囲は，0∼25.00 mm です。
デフォルト値は，0 が設定されます。コネクタ等の部品表面がフラットでない部品で，
必要になる場合があります。
通常は，デフォルト値で運用できます。
4 - 62
4-7-2-1. 部品データの変更
部品データの変更部品データの変更
部品データの変更
該当部品の吸着データの吸着ステーションや位置が指定されている場合に部品データを変更した場
合、以下のような確認メッセージが表示されます。
(2) ”
はい
(Y)”
を押すことで変更が有効になります。
(3) “
いいえ
(N)”
を押すことで変更は無効になります。
「
”
はい
(Y)”
を押すことで該当部品に対する吸着データは全て自動選択になります。」
◇ 対象となる項目は、“ 部品種別、荷姿、テープ種類、トレイ供給方式、トレイ厚み、トレイタ
イプ、バルクタイプ、スティックタイプ ”などの占有する穴数や配置場所の制限などにより、
配置場所を変える必要がある可能性のある項目が変更された場合に、以下のメッセージが表示さ
れます。
4-7-2-2. 部品寸法図例
部品寸法図例部品寸法図例
部品寸法図例
■
データ作成時に参照ください。
・
角チップ、角チップ（
LED
）
・
メルフ
・
アルミ電解コンデンサ
外形寸法 横
外形寸法 横外形寸法 横
外形寸法 横
外形寸法 縦
外形寸法 縦外形寸法 縦
外形寸法 縦
部品高さ
部品高さ部品高さ
部品高さ
外形寸法 横
外形寸法 横外形寸法 横
外形寸法 横
外形寸法 縦
外形寸法 縦外形寸法 縦
外形寸法 縦
部品高さ
部品高さ部品高さ
部品高さ
リード長さ
リード長さリード長さ
リード長さ
外形寸法 横
外形寸法 横外形寸法 横
外形寸法 横
外形寸法 縦
外形寸法 縦外形寸法 縦
外形寸法 縦
部品高さ
部品高さ部品高さ
部品高さ
