4 - 85
③
③③
③
ベリファイ
ベリファイベリファイ
ベリファイ
抵抗値、容量、極性を“検査するか
否か”をラジオボタンで設定します。
「抵抗値」または「コンデンサ容量」を指定した場合は、判定値・単位・許容誤差の上限／
下限を入力してください。
単位の入力は、入力領域でトラックボールの＜右＞ボタンをクリックすることにより下図の
ようなポップアップメニューが表示されます。
◇
極性を指定した場合は、入力領域でマウスの＜右＞ボタンをクリックすることにより
方向が選択できます。
◇
ベリファイ検査が“する＂に指定されていたものが、他のデータを変更するこ
とにより仕様外となる場合は、下記のダイアログが表示されます。
④
④④
④
異部品判定
異部品判定異部品判定
異部品判定
異部品判定を“行うか
否か”をラジオボタンで指定します。
「あればする」を選択した場合、判定が行われます。
「する」が選択された場合は、判定が行われます。
⑤
⑤⑤
⑤
ＳＯＴ方向
ＳＯＴ方向ＳＯＴ方向
ＳＯＴ方向
ＳＯＴ方向検査を“行うか
否か”をラジオボタンで設定します。
部品種が、ＳＯＴの場合のみ選択可能となります。
「する」が選択された場合は、分割先ステーションが検査可能ステーションであれば、Ｓ
ＯＴの方向検査を行います。
注意事項：
注意事項：注意事項：
注意事項：
リードの有る部品は、基準サイズの入力に注意してください。
部品外形寸法は、リード先端迄の縦・横サイズを指定しますが、異部品判定フィ
ールド内の基準サイズは、レーザが当たる面の横・縦寸法になります。
4 - 86

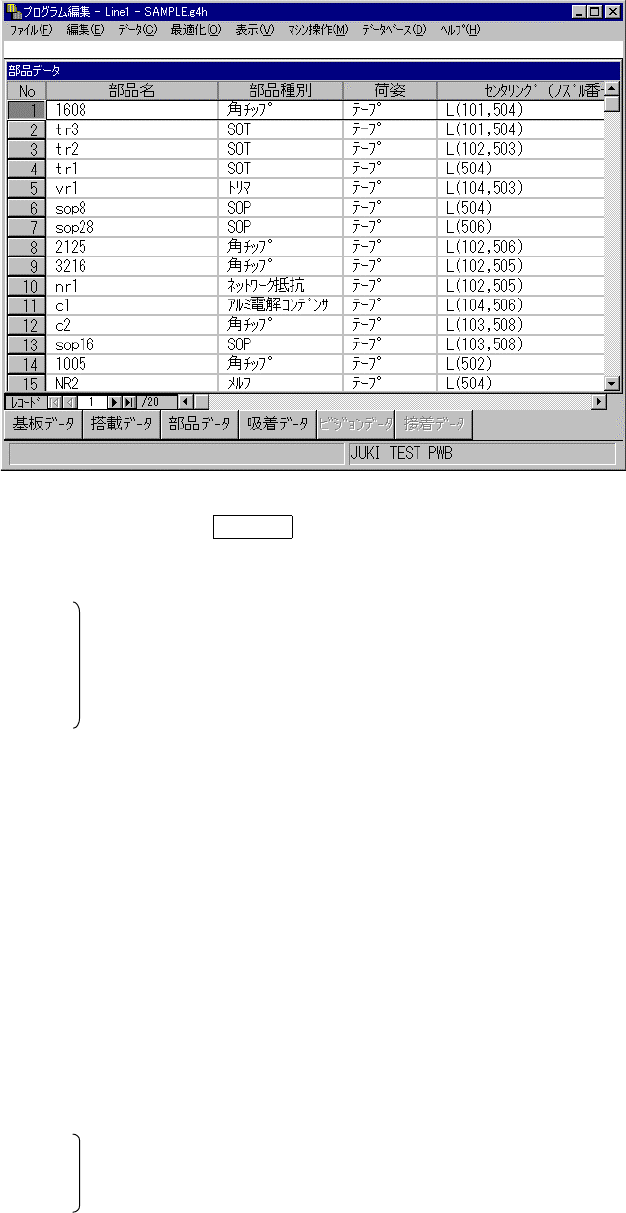

4-7-8. リスト表示
リスト表示リスト表示
リスト表示
リスト表示画面は、複数の部品データの要約をリストの形で画面に表示します。リスト表示画
面を表示するには、部品のフォーム画面が表示されている状態で、表示（Ｖ）メニューから部
品リストを選択します。
リスト表示画面では、データの入力はできませんが、データの完成状況を見ることができます。
またハイライトカーソルを移動し、
ENTER
キーを押すか、ダブルクリックする事により、選
択した部品データのフォーム表示画面に移ることができます。
また表示（Ｖ）メニューから部品フォームを選択してもフォーム表示に戻ることができます。
部品名
部品種別
ﾌｨｰﾀﾞ種別
部品
センタリング
搭載
フィーダ
レイア
スキップ
それぞれ、フォーム画面で入力したデータが表示されます。
該当する部品の搭載点数を表しています。
該当部品を供給するフィーダ、スティック、トレイの数を表します。
部品レイアを表します｡
部品スキップを表します｡
チップ立ち
異部品
コプラ
チップ立ち検出のことです。
異部品検出のことです｡
コプラティ検査のことです｡
ベリファイ
検査のことです。行う場合は、
”Yes”
、行わない場合は、
”No”
が表示されます。
フィーダ
レイア
スキップ
該当部品を供給するフィーダ、スティック、トレイの数を表します。
部品レイアを表します｡
部品スキップを表します｡
部品吸着
それぞれのデータが完成状態にあれば［
OK
］、未完成であれば［
NG
］と表示され
ます。
ビジョン
接着
接着パターン
名
L
使えない機能は、
＊
が表示されます。
4 - 87
4-7-9. 部品供給角度定義
部品供給角度定義部品供給角度定義
部品供給角度定義
部品供給角度
0°
の定義とそれぞれの角度を表
4-7-9
に図示します。極性を持たない部品は、
0°
と
180°
、
90°
と
270°
は、区別する必要はありません。
表
表表
表
4-7-9
部品供給角度定義
部品供給角度定義部品供給角度定義
部品供給角度定義
部品種別
部品種別部品種別
部品種別
0°
°°
° 90°
°°
° 180°
°°
° 270°
°°
°
角ﾁｯﾌﾟ
ﾒﾙﾌ
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFJ(PLCC)
BQFP(PQFP)
