4 - 135
分割オプションの詳細を下表に示します。
表
表表
表 4-10-1-5
分割オプションの詳細
分割オプションの詳細分割オプションの詳細
分割オプションの詳細
設定項目
設定項目設定項目
設定項目
機能
機能機能
機能
選択肢
選択肢選択肢
選択肢
使用するノズル
ノズルの配置を最適化が行うかどう
かを決める。
［全て自動配置する］
常設情報・ＡＴＣノズル設定を無視し，最適化がノ
ズルを配置します。
［常設ノズルを使用し，空ＡＴＣに自動配置する］
常設情報・ＡＴＣノズル設定に従い，空ＡＴＣがあ
れば最適化がノズルを配置します。
［常設ノズルを使用する］
常設情報・ＡＴＣノズル設定に従い，最適化はノズ
ルを配置しません。
吸着データ
吸着データにおけるステーションの
項および供給の項で指定されている
ステーションに分配するか否かを決
めます。
最適化の結果，供給位置が変更され
なかったフィーダの吸着位置ＸＹＺ
は値が保持されます。
［自動選択を分配する］
供給位置指定されているフィーダは供給位置指定通
りに割り振られます。
自動選択のものは最適化が配置します。
［全てを分配する］
全てを自動選択とし再配置します。
ただし，常設フィーダは，指定位置に配置します。
スティック部品は同一フィーダにまとめます。
同一タイプのスティック部品を１つのフィーダにまとめます。チェックされていない場合は，１フィーダに１
レーン割り当て同時吸着ができるようにします。
レーンを指定してある部品は，指定レーンが確保されます。
常設ノズルとは，マシンセットアップにおいて設定されたノズルを意味します。
(3)
(3)(3)
(3)
エリアオプション
エリアオプションエリアオプション
エリアオプション
最適化がフィーダを割り当て可能なエリアを指定することができます。
このオプションを使用すると，プログラム毎にフィーダの装着範囲をフロント側，リア側と切り替
えることができます。
一括交換台に，フィーダを前もって装着して準備しておくことにより，次の生産開始までの時間を
短縮することができます。
［エリアオプション］のタブをめくると下図のようなダイアログが表示されます。
注意：
注意：注意：
注意：
4 - 136
図
図図

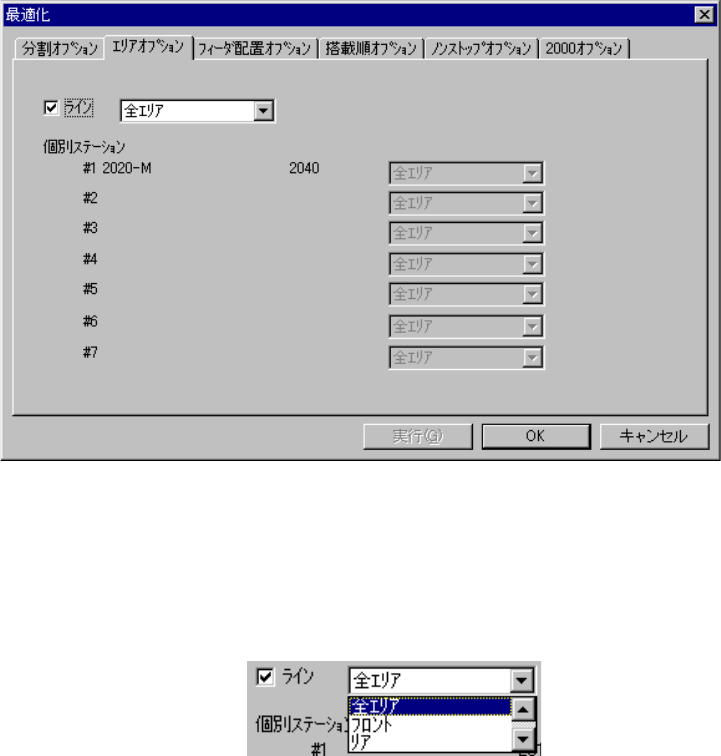

図 4-10-1-8
エリアオプショ
エリアオプショエリアオプショ
エリアオプション
ンン
ン
フィーダの装着範囲をエリア指定することができます。
図
図図
図 4-10-1-9
ｴﾘｱ指定
ｴﾘｱ指定ｴﾘｱ指定
ｴﾘｱ指定
全エリア ： 最適化は，全エリアにフィーダを配置します。
フロント ： 最適化は，フロント側のみにフィーダを配置します。
リア ： 最適化は，リア側のみにフィーダを配置します。
フロント優先 ： 最適化は，フロント側を優先してフィーダを配置します。
リア優先 ： 最適化は，リア側を優先してフィーダを配置します。
4 - 137
(4) フィーダ配置オプション
フィーダ配置オプションフィーダ配置オプション
フィーダ配置オプション
フィーダ配置オプションでは，最適化がフィーダを配置する場合のオプションを指定できます。
［フィーダ配置オプション］のタブをめくると下図のようなダイアログが表示されます。
図
図図

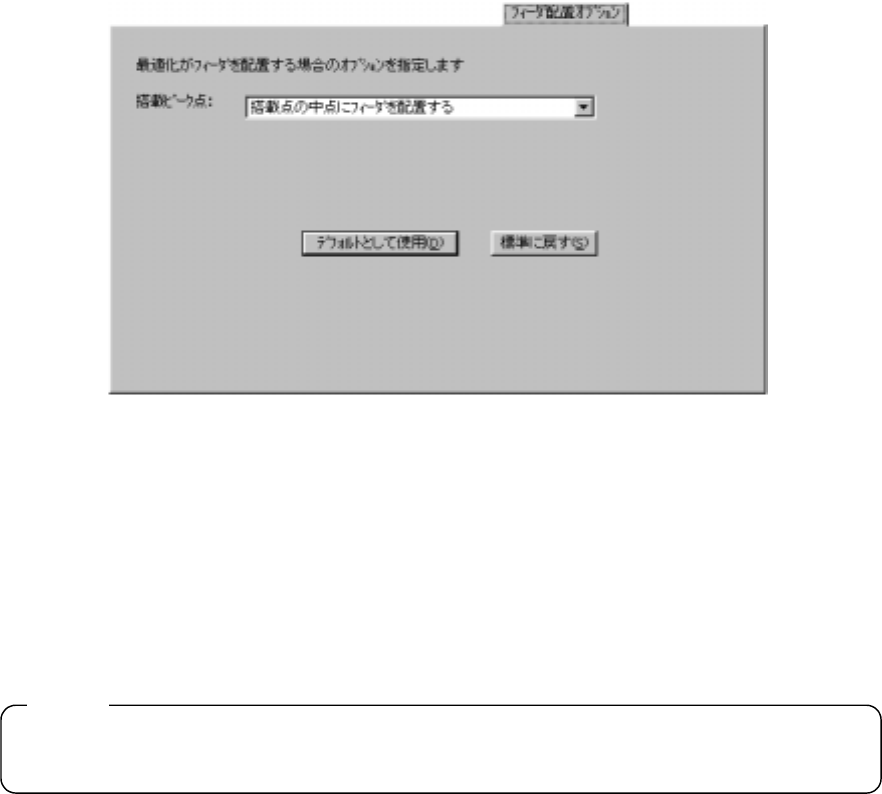

図 4-10-1-10
フィーダ配置オプション
フィーダ配置オプションフィーダ配置オプション
フィーダ配置オプション
搭載ピーク点
フィーダを配置する起点を指定します。
選択肢には次のものがあります。
・搭載点の中点にフィーダを配置する。
・搭載点の平均点にフィーダを配置する。
2000 オプションで「基板の中心を搭載ピーク点としてフィーダを配置する」がチェックされ
ていると，KE-2000 シリーズのステーションに対して，この項目は無効になります。
注意：
注意：注意：
注意：
