4 - 138
(5) 搭載順オプション
搭載順オプション搭載順オプション
搭載順オプション

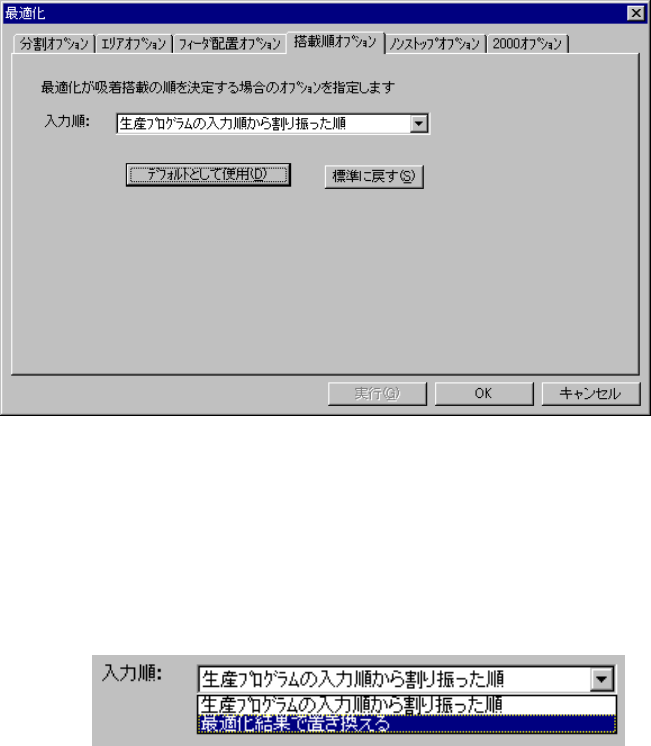

搭載順オプションでは，最適化が吸着搭載の順を決める場合のオプションを指定できます。
図
図図
図 4-10-1-11
搭載順オプション
搭載順オプション搭載順オプション
搭載順オプション
入力順
入力順入力順
入力順
最適化が分割し作成するステーション形式の搭載データの順を指定します。
データ順の選択肢には次のものがあります。
図
図図
図 4-10-1-13
入力順
入力順入力順
入力順
生産プログラムの入力順から割り振った順
分割時に，最適化が搭載データを割り振った順となります。
最適化結果で置き換える
最適化順が搭載データの入力順になります。
4 - 139
(6) 2000 オプション
オプションオプション
オプション

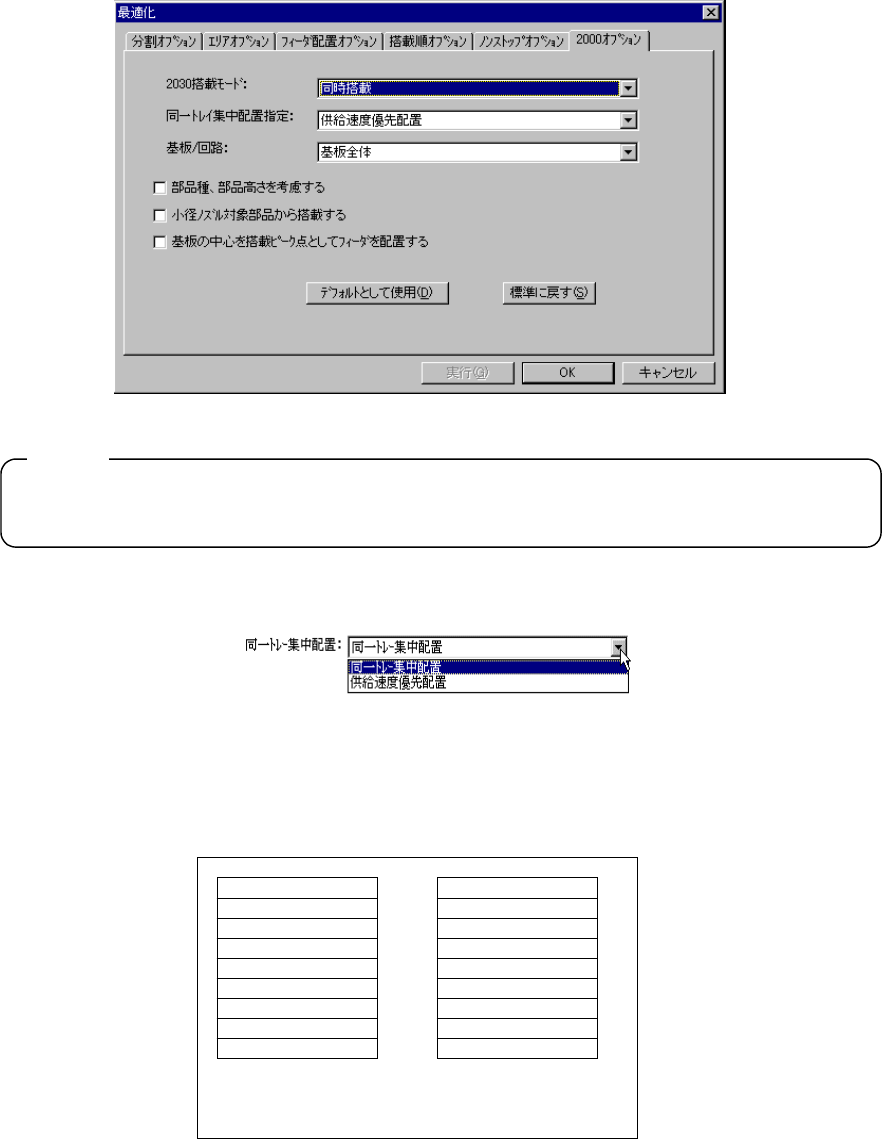

2000 シリーズ用の最適化オプションを設定します。
［2000 オプション］のタブをめくると下図のようなダイアログが表示されます。
図
図図
図 4-10-1-14
2000 ｵﾌﾟｼｮﾝ
ｵﾌﾟｼｮﾝｵﾌﾟｼｮﾝ
ｵﾌﾟｼｮﾝ
2000 オプションは，2000 シリーズ各機種に対して共通のオプションです。
よって本機種に対して無効ですが選択可能であるオプションが存在します。
同一トレイ集中配置指定
同一トレイ集中配置指定同一トレイ集中配置指定
同一トレイ集中配置指定
同一品種単位で，MTC 又は MTS に配置するか供給速度を優先して配置するかを設定します。
図
図図
図 4-10-1-15
同一トレイ集中配置指定
同一トレイ集中配置指定同一トレイ集中配置指定
同一トレイ集中配置指定
･ 同一トレイ集中配置 同一部品種単位で MTC 又は，MTS に配置を行ないます。
･ 供給速度優先配置 供給速度を優先して MTC 又は，MTS に配置を行ないます。
同一ﾄﾚｲ集中配置 供給装置優先配置
部品種A
部品種B
部品種C
A
B
C
A
B
C
部品種A
部品種B
部品種C
A
A
B
B
C
C
図
図図
図 4-10-1-16
同一トレイ部品配置例
同一トレイ部品配置例同一トレイ部品配置例
同一トレイ部品配置例
基板
基板基板
基板/回路
回路回路
回路
基板全体で最適化を行なうか，回路単位で最適化を行なうか設定します。
供給速度優先配置
供給速度優先配置
同一ﾄﾚｲ集中配置
注意：
注意：注意：
注意：
4 - 140
図
図図

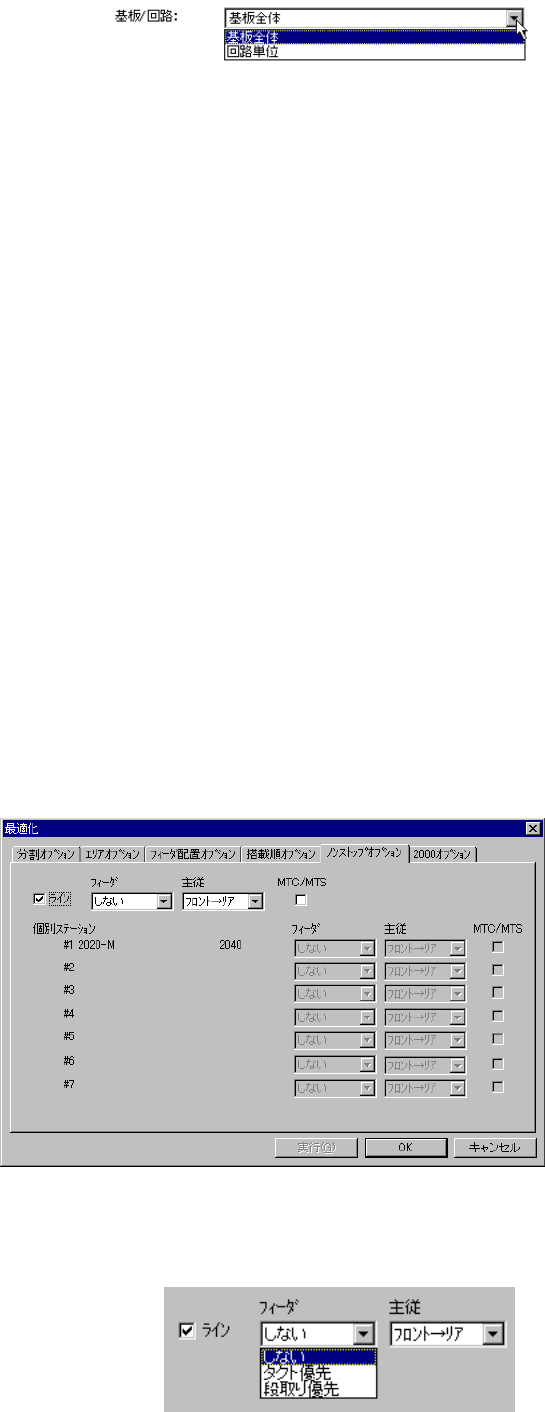

図 4-10-1-17
基板
基板基板
基板/回路指定
回路指定回路指定
回路指定
回路単位が選択された場合，回路毎に最適化を行ないます。
基板全体が選択された場合，各回路を一面取り展開したように最適化を行ないます。
• 部品種､部品高さを考慮する
部品種や､部品の高さにより先に搭載を行うか否かを設定します｡
本オプションがチェックされている場合､部品種や､部品の高さを考慮して搭載を行なうよう
に最適化を行います｡
• 小径ノズル対象部品から搭載する
小径ノズルを使用する部品から先に搭載を行なうか否かを設定します。
本オプションがチェックされている場合，小径ノズルを使用する部品から先に搭載を行なう
ように最適化を行ないます。
• 基板の中心を搭載ピーク点としてフィーダを配置する。
フィーダを配置する場合の搭載ピーク点の算出方法を指定します。
オプションがチェックされている場合，基板の中心を搭載ピーク点として，フィーダを配置
します。
オプションがチェックされていない場合，フィーダ配置オプションの搭載ピーク点で選択さ
れているオプションが有効になります。
(7) ノンストップオプション
ノンストップオプションノンストップオプション
ノンストップオプション
最適化がノンストップオプションを行うステーションを指定することができます。
このオプションを使用すると、生産を中止せずに部品交換ができます。
［ノンストップオプション］のタブを選択すると下図のダイアログが表示されます。
図
図図
図 4-10-1-18 ノンストップオプション
ノンストップオプションノンストップオプション
ノンストップオプション
◇ チェックボックス（ライン）がチェック
されていると、ノンストップオプションを指定する
ことができます。
図 4-10-1-19 ノンストップオプション指定
