4 - 183
4-12-4.
確認
確認確認
確認
4-12-4-1. マーク系
マーク系マーク系
マーク系
−ＢＯＣ
−ＢＯＣ−ＢＯＣ
−ＢＯＣ
ＢＯＣマークを認識し認識座標の実測値を本体に格納しておきます。この実測値は搭載データティ
ーチング時の座標補正に反映されます。
メニュー選択後，安全カバーが開いていると軸動作が伴う機能であるため以下のダイアログが表示
されます。
安全を確認して
<
スタート
>
ボタンを押してください。

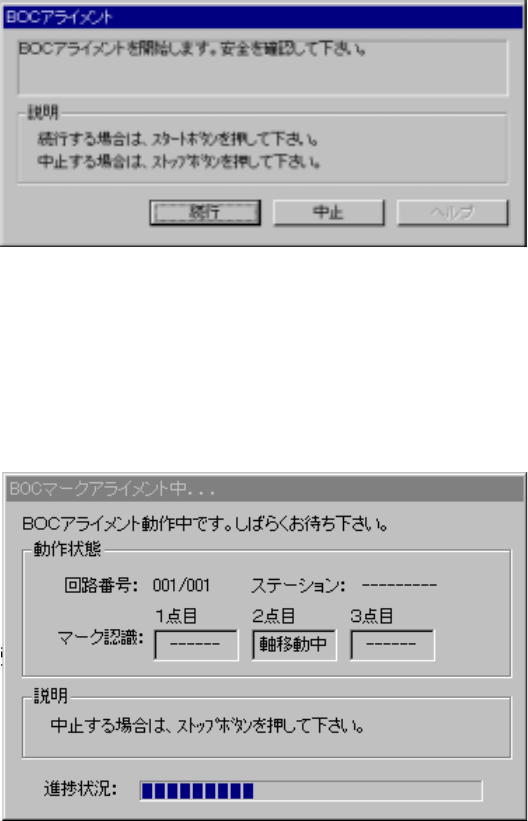

図
図図
図
4-12-4-1-1
安全確認ダイアログ
安全確認ダイアログ安全確認ダイアログ
安全確認ダイアログ
<
スタート
>
ボタン押下後，実行中は以下のダイアログが表示されます。
ＢＯＣアライメント実行中で，なんらかの理由で動作を取りやめたいときは，
<
ストップ
>
ボタンで
停止できます。
図
図図
図
4-12-4-1-2
ＢＯＣマークアライメント中ダイアログ
ＢＯＣマークアライメント中ダイアログＢＯＣマークアライメント中ダイアログ
ＢＯＣマークアライメント中ダイアログ
4 - 184
(1)
動作状態
動作状態動作状態
動作状態
①
回路番号
認識実行中の回路番号が表示されます。「現在の回路番号／回路総数」を意味します。
（通常は基準回路のＢＯＣのみ認識します）
②
ステーション（
KE2030
のみ）
認識実行中のステーションが表示されます。
(2)
進捗状況
進捗状況進捗状況
進捗状況
進捗の割合がプログレスバーで表示されます。
実行時にＢＯＣマーク認識に失敗した場合は以下のダイアログが表示されます。
図
図図
図
4-12-4-1-3
ＢＯＣマーク認識エラー
ＢＯＣマーク認識エラーＢＯＣマーク認識エラー
ＢＯＣマーク認識エラー
認識を再開する場合は以下の再開モードを選択します。
①
位置を変えずにもう一度認識動作をする。
現在の
OCC
カメラのある位置を変えずに、もう一度マーク認識を実行します。
②
ティーチングした位置で認識動作をする。
HOD
の
CAMERA
ボタンで座標ティーチングを行った位置にて、もう一度マーク認識
を実行します。
この項目はティーチング確定後選択が可能となります。
③
ティーチングした位置を認識結果とする。
HOD
の
CAMERA
ボタンで座標ティーチングを行った位置を
BOC
認識時のマーク中
心の実測値として確定します。この項目はティーチング確定後選択が可能となります。
◇
上記選択後、認識を再開する場合は「再開」ボタンを押してください。
「無視」ボタンを押した場合は、その後は回路毎／基板毎単位でＢＯＣ認識は実行されま
せん。
4 - 185
4-12-4-2. マーク系−フィーダバンク（フロント／リア）
マーク系−フィーダバンク（フロント／リア）マーク系−フィーダバンク（フロント／リア）
マーク系−フィーダバンク（フロント／リア）
フィーダバンクマークを認識し認識座標の実測値を格納します。この実測値は吸着データティーチ
ング時の座標補正に反映されます。
フロントフィーダバンクのマークを認識する場合は，「フロント」を，リアフィーダバンクのマー
クを認識する場合は「リア」を選択してください。
（
KE2030
では一度のメニュー選択で左−右ステーションの２回が実行されます。）
図
図図
図
4-12-4-2-1
フィーダバンク認識確認ダイアログ
フィーダバンク認識確認ダイアログフィーダバンク認識確認ダイアログ
フィーダバンク認識確認ダイアログ
実行時にバンクマーク認識に失敗した場合は以下のダイアログが表示されます。この場合，認識結
果は格納されません。マーク認識を以後どのタイミングで行うかを選択して下さい。
(1)
バンク下降までマーク補正を行わない
(2)
次回バンクマーク認識を行う
図
図図
図
4-12-4-2-2
バンクマーク認識エラーダイアログ
バンクマーク認識エラーダイアログバンクマーク認識エラーダイアログ
バンクマーク認識エラーダイアログ
