(2) バンクマークアライメントの実行
バンクマークアライメントの実行バンクマークアライメントの実行
バンクマークアライメントの実行
各フィーダバンクへ追尾移動前，バンクマーク認識がセットアップにて設定されている場合は，
吸着位置の精度を向上するためにバンクマーク認識を実行します。以下ダイアログが表示され
ますので<ＯＫ>を押してください。<ｷｬﾝｾﾙ>を押した場合は精度補正されません。
図
図図
図 4-12-4-4-2
フィーダバンク認識確認ダイアロ
フィーダバンク認識確認ダイアロフィーダバンク認識確認ダイアロ
フィーダバンク認識確認ダイアログ
ググ
グ
(3) 吸着位置カメラ追尾／吸着高さ追尾実行中
吸着位置カメラ追尾／吸着高さ追尾実行中吸着位置カメラ追尾／吸着高さ追尾実行中
吸着位置カメラ追尾／吸着高さ追尾実行中
実行後，各吸着位置（高さ）の追尾中は以下ダイアログが表示されます。
図
図図
図 4-12-4-4-3
吸着位置カメラ追尾中（吸着高さ追尾中）ダイアログ
吸着位置カメラ追尾中（吸着高さ追尾中）ダイアログ吸着位置カメラ追尾中（吸着高さ追尾中）ダイアログ
吸着位置カメラ追尾中（吸着高さ追尾中）ダイアログ
4 - 196
1) 状態
① 追尾モード
送り方法で設定した「手動」か「自動」かが表示されます。
② 追尾順序
追尾順番で設定した「フィーダｰ順」か「部品順」かが表示されます。
③ 追尾範囲
部品番号の何番から何番までを実行するか，または，どのフィーダバンクを実行す
るかが表示されます。
④ 追尾状態
「動作中」は，軸が移動中であることを示します。「ポーズ」は自動送りでの一時
停止中であることを示します。「停止」は手動送りまたは意図的に停止させたとき
を示します。「軸待避中」は軸を安全位置に移動していることを示します。
⑤ 停止残り時間
自動送りでの一時停止残り時間をプログレスバーで表示します。
2) 現在の吸着位置
① ステーション（KE2030 のみ）
追尾中のステーション
② 荷姿
追尾中部品の荷姿
③ 取付け穴位置
追尾中部品の取付け穴の位置，スティックフィーダの場合はレーン番号，トレイの
場合はコーナー番号も表示されます。
④ 部品名
追尾中部品の名
4 - 197

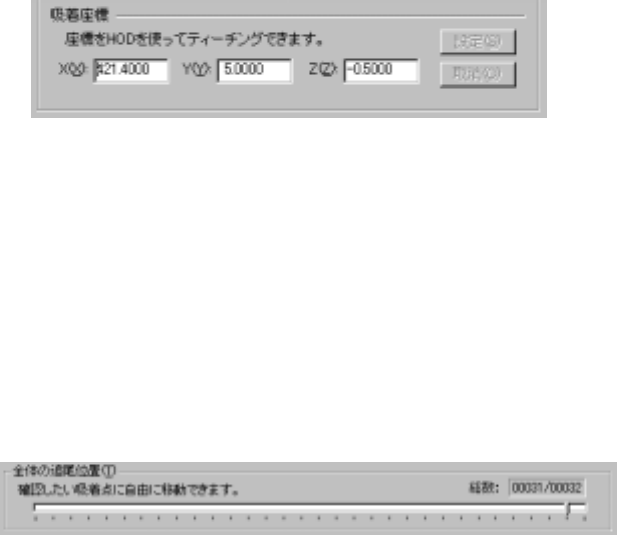

3) 吸着座標
追尾中の吸着座標です。座標値は手入力またはティーチングで変更できます。
4) 設定／取消
座標値を手入力またはティーチングで変更した場合に有効になります。「設定」を押した
場合は，吸着データに格納されます。また変更値を格納したくない場合は「取消」を押し
て下さい。
5) 全体の追尾位置
追尾位置が進むにつれ一つづつ進みます。停止中はこのスライダーを自由に移動させるこ
とで前に戻ったり，次に進めたりすることができます。
