5 - 11
5-3-3. Ｚ軸のティーチング
Ｚ軸のティーチングＺ軸のティーチング
Ｚ軸のティーチング
Ｚ軸のティーチングを行う場合，
5-3-1
基本操作方法で説明した操作で，最初にティーチング対象
となるデバイスを選択する事によってティーチングを行います。Ｚ軸のティーチングを行う場合，
選択できるデバイスとしては，ヘッドとＨＭＳのみで，その他のデバイスは選択できません。
選択した場合には，エラー音が鳴り，デバイスの再選択となります。
Ｚ軸のティーチングは，高さをティーチングします。
ノズル先端を測定物接触する迄，ゆっくり
降ろして高さを取込みます。ノズルを測定物に押込まない様に注意して下さい。
HMS
を使用してティーチングを行う場合，
XY
軸のティーチングをカメラを使用して行い，測定場
所へ移動し，デバイスの
HMS
キーを押下するとティーチングを開始し，
ENTER
キーで入力が出来
ます。
HMS
を使用してティーチングを行う際に，被計測部品の上面（測定面）の表面状態（光沢，
表面あらさ）によりレーザ光が乱反射し，測定不能になる場合があります。

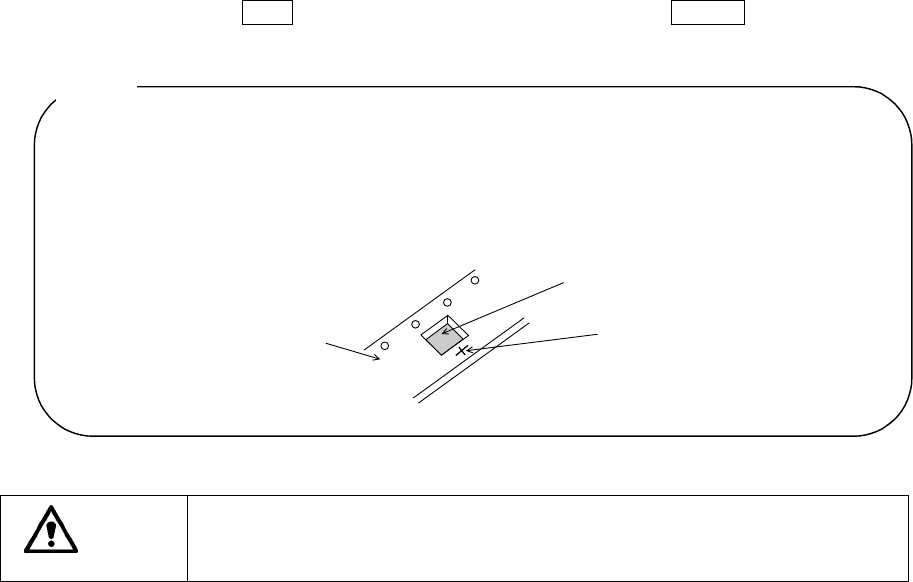

その場合，レーザ光を下図の様にテープキャリア上に移動し，その点を代用としてＺ軸ティー
チングを行って下さい。
注意
ＨＭＳを使用する場合，レーザ光か直接または鏡面物体に反射して目に入らな
い様に注意して下さい。
注意
注意注意
注意
:
テープキャリア
部品
測定点
5 - 12
5-4. マークのティーチング
マークのティーチングマークのティーチング
マークのティーチング
5-4-1.
基板マークのティーチング
基板マークのティーチング基板マークのティーチング
基板マークのティーチング
ここでは，認識の為のティーチングの基本操作方法を説明します。その手順を下記に示します。
①
ティーチングの対象となるデータのマーク位置にカーソルを移動させます。
但し，認識のティーチングを行う場合には，予めマークのＸ，Ｙ座標を入力しておく事が必
要です。

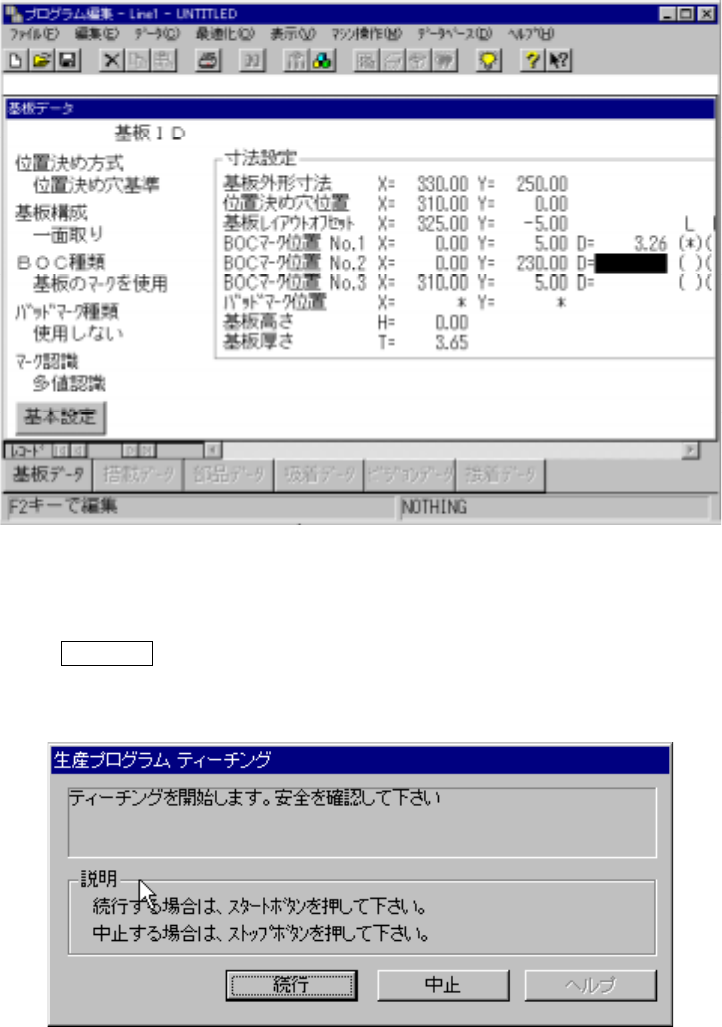

図
図図
図
5-4-1
基板マ
基板マ基板マ
基板マークティーチング（１）
ークティーチング（１）ークティーチング（１）
ークティーチング（１）
②
ＨＯＤの
CAMERA
キーを押下し，
L
ヘッドの指定を行います。
● 安全カバーが開いていると下記の画面が表示されます。
5 - 13
表示されますので続行キーを押下し，ティーチングを行います。
この時点で，カメラがマークの
XY
座標に移動し，モニタ画面にティーチング対象（覚え込ま
せたい）のパターンが映し出されます。モニタ画面にティーチングしたいパターンが無い場
合は，入力した座標が正しいかどうか確認してください。
また
CAMERA
キー以外のキーが押下された場合には，エラー音が鳴り，認識のティーチング
を行う事ができません。
注意
人身への損害を防ぐ為，ＨＯＤ操作中は装置内に手を入れたり，顔や頭を近づ
けないで下さい。
③

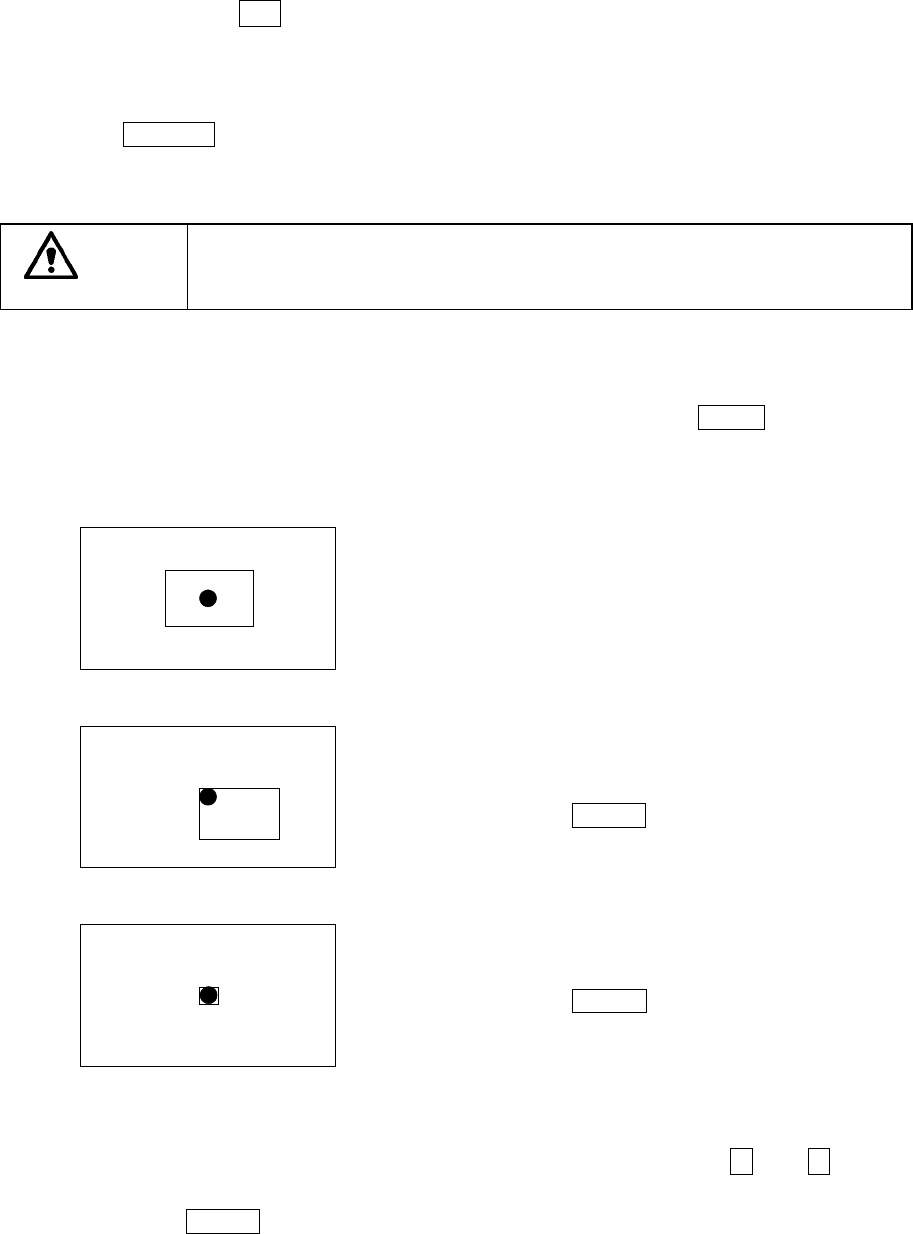

スケール枠（マークデータ）のティーチングを行います。
スケール枠を，上面，左面，下面及び右面の順に上下左右矢印キー（
FAST
キーによりスケ
ール枠の移動速度が変化します）を使用して調整し，入力します。
ここで，自動的にマークを認識し，補正に必要なデータを取得します。
自動的にマークの周辺のノイズカットレベルを取得し，モニタに表示します。
マークがきちんと見栄，且つ，周辺のノイズがなるべく少なくなる様にＨＯＤの↑キー，↓キー（Ｘ
Ｙ移動上下矢印キー）で調整します。
調整が終了したら
ENTER
キーを押下します。
カメラ画像と長方形の枠が表示されます。
始めに上面及び左面のスケール枠を設定します。
マークの上面及び左面と一致する様に調整して
下さい。
調整が出来たら
ENTER
キーを押下します。
同様に，下面及び右面おスケール枠を設定しま
す。
調整が出来たら
ENTER
キーを押下します。
