12 - 4 12-3. スティックフィーダの交換 スティックフィーダの交換 スティックフィーダの交換 スティックフィーダの交換 注意 XY 軸やヘッドの動作中に交換を行うと， スティックフィーダが， 動作部品に接 触し，人身及び装置に損傷を引き起こす恐れがあります。 XY 軸やヘッドの動作中は，スティックフィーダの取り外しは行わないで下さい。 生産に必要なフィーダを，生産プログラムにより指定された位 置にセットした 後に残されたフィー…
12 - 3
12-2.
バルクフィーダの交換
バルクフィーダの交換バルクフィーダの交換
バルクフィーダの交換
注意
XY
軸やヘッドの動作中に交換を行うと，バルクフィーダが，動作部品に接触し，
人身及び装置に損傷を引き起こす恐れがあります。
XY
軸やヘッドの動作中は，バルクフィーダの取り外しは行わないで下さい。
生産に必要なフィーダを，生産プログラムにより指定された位置にセットした
後に残されたフィーダ間のフィーダ未セット位置全てに使用しない
8 mm
テー
プフィーダ等をセットし，手や指の入る隙間を無くし，安全が確保できる様に
して下さい。
取り付け手順
1)
バルクフィーダ①の底面をフィーダバンク②の上に乗せます。
2)
バルクフィーダ①をスライドさせ，フィクシングプレートＢ⑦をガイドとしてテープフィーダの底
面のガイドピンを合せ，バルクフィーダ前面の位置決めピンをフィクシングプレート③の位置決め
穴に挿入します。その際，ロックホルダ⑨をロックシャフト⑧のＶ溝に合せる為に，ロックリリー
スレバー⑩でトグルクランプを解除した状態で，バルクフィーダの前面がフィクシングプレートに
突き当て，ロックリリースレバーによりロックホルダとロックシャフトをトグルクランプ方式でク
ランプしてバルクフィーダを固定します。
この時バルクフィーダ前面の位置決めピンが挿入されている穴の上にあるポジションラベル④の
番号が，バルクフィーダの装着位置を表します。
1)
バルクフィーダが浮いていたり，斜めになっていないかを確認して下さい。
2)
ケースホルダを必ず後側に固定して使用して下さい。
3) EIAJ
ケース⑪を装着したまま，リア側のバンクにセットしないで下さい。
取り外し手順
1)
ロックリリースレバー⑩によりトグルクランプを解除して，バルクフィーダ①を真っ直ぐ後ろに引
き取り外します。
9
6
7
8
2
4
10
5
3
1
11
図
図図
図
12-2-1
注意
注意注意
注意
:
12 - 4
12-3.
スティックフィーダの交換
スティックフィーダの交換スティックフィーダの交換
スティックフィーダの交換
注意
XY
軸やヘッドの動作中に交換を行うと，スティックフィーダが，動作部品に接
触し，人身及び装置に損傷を引き起こす恐れがあります。
XY
軸やヘッドの動作中は，スティックフィーダの取り外しは行わないで下さい。
生産に必要なフィーダを，生産プログラムにより指定された位置にセットした
後に残されたフィーダ間のフィーダ未セット位置全てに使用しない
8 mm
テー
プフィーダ等をセットし，手や指の入る隙間を無くし，安全が確保できる様に
して下さい。
取り付け手順
1)
スティックフィーダ①の底面をフィーダバンク②の上に乗せます。
2)
スティックフィーダ①をスライドさせ，フィクシングプレートＢ⑦をガイドとしてテープフィーダ
の底面のガイドピンを合せ，テープフィーダ前面の位置決めピンをフィクシングプレート③の位置
決め穴に挿入します。その際，ロックホルダ⑨をロックシャフト⑧のＶ溝に合せる為に，トグルク
ランプ⑩を解除した状態で，スティックフィーダの前面をフィクシングプレートに突き当て，トグ
ルクランプでスティックフィーダを固定します。
この時スティックフィーダ前面の位置決めピンが挿入されている穴の上にあるポジションラベル
④の番号が，スティックフィーダの装着位置を表します。
3)
電源コードのコネクタ⑪をコネクタブラケット⑫の電源供給部⑬に向き合わせ（白点が右側）カチ
ッと音のするまで差し込みます。
取り外し手順
1)
電源コードのコネクタ⑪のスライド部を手前に引いてコネクタを外します。
2)
トグルクランプを解除して，スティックフィーダ①を真っ直ぐ後ろに引いて取り外します
スティックフィーダ本体は，必ず底部を持って下さい。
上部だけを持つと，スプリング板の破損の原因となります。
5
4
2
3
8
7
1
9
11
10
図
図図
図
12-3-1
注意
注意注意
注意
:
12 - 5
12-4.

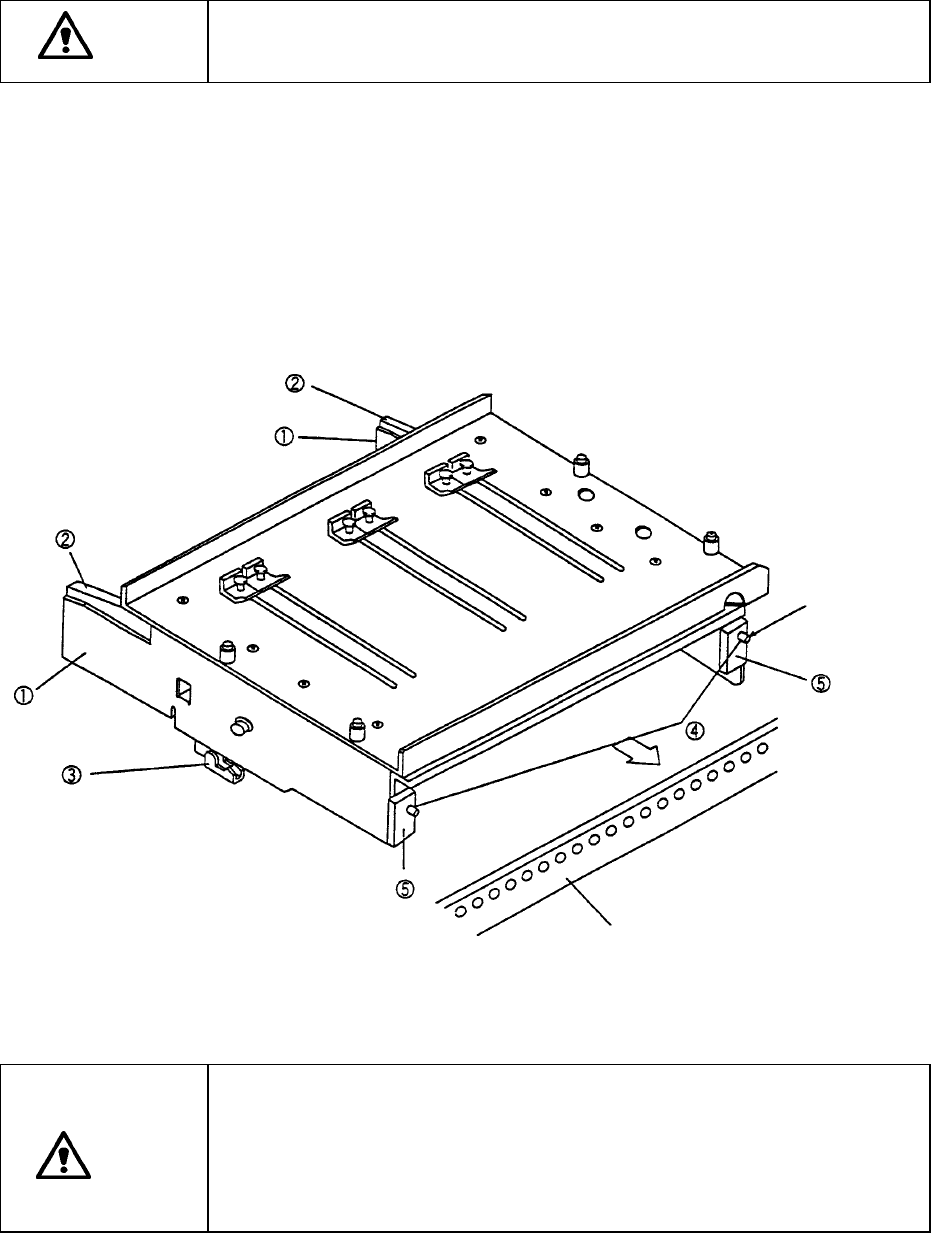

マトリクス・トレイホルダのフィーダバンクへの取り付け手順
マトリクス・トレイホルダのフィーダバンクへの取り付け手順マトリクス・トレイホルダのフィーダバンクへの取り付け手順
マトリクス・トレイホルダのフィーダバンクへの取り付け手順
（図
（図（図
（図
12-4-1
参照）
参照）参照）
参照）
注意
不意の起動による事故を防ぐため，電源を切って行って下さい。
1)
サイドプレート①と，ロックレバー②をにぎり，ロックホルダ③を開きます。
2)
リアバンクのフィクシングプレートに前面のピン④を差し込みます。
3)
ピン④が差し込まれフロントプレート⑤がフィクシングプレートに突き当たった所で，サイドプレ
ート①とロックレバー②を離し，ロックホルダ③によりロックします。
4)
取りはずし方は，取り付け方の１）∼３）の逆を行って下さい。
図
図図
図
14-4-1
人身及び装置への損傷を防ぐため，トレイの取り付けは，マトリクストレイホ
ルダをフィーダバンクから取り外して行うか，または，本体が完全に停止して
いることを確認してから行って下さい。
フィーダバンクにマトリクストレイホルダをセットしたままトレイを取り付け
る場合，作業中の人以外が誤って操作することにより，不意の起動が起きない
よう，周囲に充分注意してから取り付け作業を行って下さい。
基準ピン
①
サイドプレート
②
トレーロックレバー
③
ロックホルダー
④
ピン
⑤
フロントプレート
フィッシングプレート
