13 - 6 13-2-4. エアフィルタ（ヘッド） エアフィルタ（ヘッド） エアフィルタ（ヘッド） エアフィルタ（ヘッド） 1. Z スライドシャフト①の止めねじ②をゆるめて，ノズルアウタシャフト③を抜きます。 2. フィルタ④の汚れを点検して下さい。 3. 汚れ等があれば，ノズルアウタシャフト③からフィルタ④を交換します。 4. ノズルアウタシャフト③を Z スライドシャフト①に差し込み，止めねじ②でしっかり固 定します。 フィルタ…

100%1 / 997
13 - 5
(2)
配管系統図（ヘッド）
Blow-Sw
P
ø8
(3)
配管系統図（一括交換台，
4
ｹ所共通）
ø6
ø6
ø6
ø6
ø6
ø6
P
13 - 6

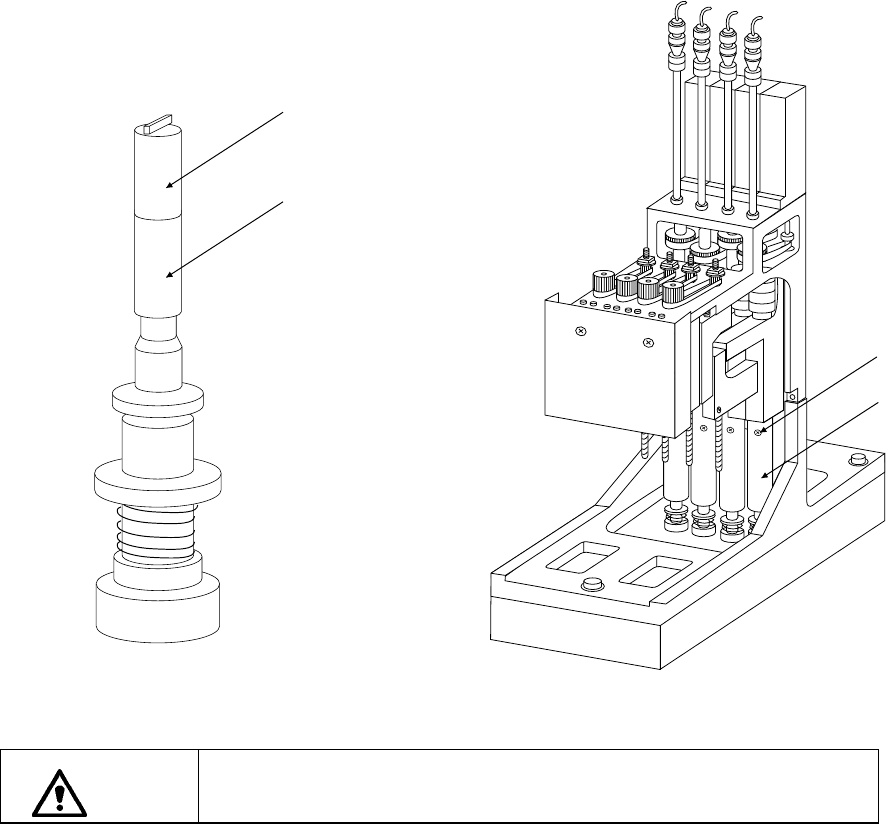

13-2-4.
エアフィルタ（ヘッド）
エアフィルタ（ヘッド）エアフィルタ（ヘッド）
エアフィルタ（ヘッド）
1. Z
スライドシャフト①の止めねじ②をゆるめて，ノズルアウタシャフト③を抜きます。
2.
フィルタ④の汚れを点検して下さい。
3.
汚れ等があれば，ノズルアウタシャフト③からフィルタ④を交換します。
4.
ノズルアウタシャフト③を
Z
スライドシャフト①に差し込み，止めねじ②でしっかり固
定します。
フィルタ④
品番：
E3052729000
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
③
④
①
②
13 - 7

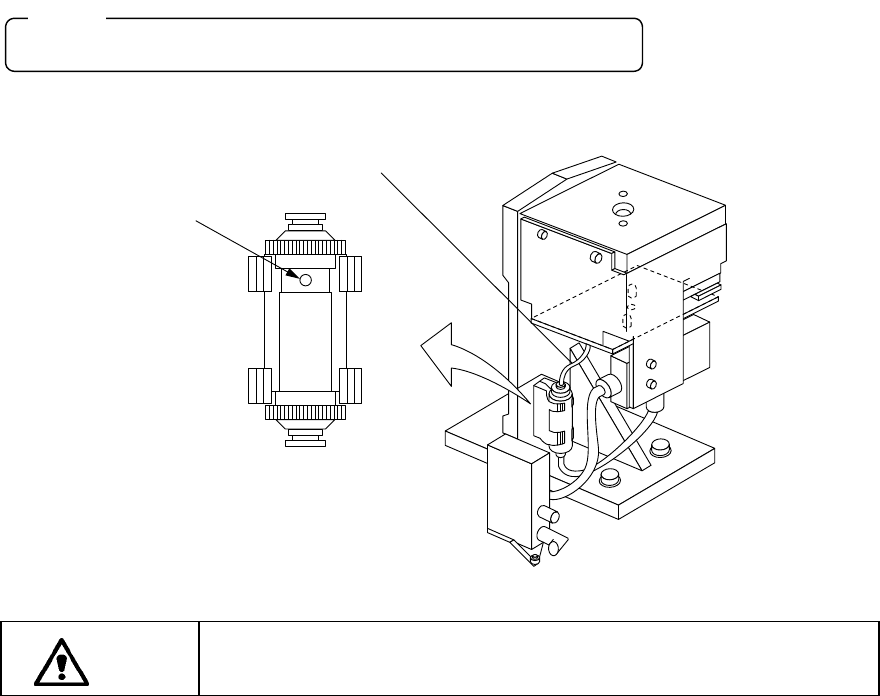

13-2-5.
エアフィルタ（ＣＡＬブロック）
エアフィルタ（ＣＡＬブロック）エアフィルタ（ＣＡＬブロック）
エアフィルタ（ＣＡＬブロック）
エアフィルタ（ＣＡＬブロック）のエレメントの汚れを点検して下さい。
汚れ等あれば，エアチューブを外して新しいエアフィルタ（品番ＰＦ
010001000
）に
交換して下さい。
取付時，エアフィルタの穴（Ａ部）を上向きにして下さい。
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
エアチューブ
A
部
注意
注意注意
注意
:
