Momentum 中文操作说 明 35/61
Auto Box Pad 自动识别
Vision 右键菜单
Display Images From All Cameras (选项，暂无效)
Zoom In
Zoom Out
Camera 1
Camera 2
Camera 3
Camera 4
缩小图像
增大图像
PCB 图像
钢网图像
(选项，暂无效)
(选项，暂无效)
Auto Brightness & Contrast
Default Brightness & Contrast
Settings Vision
Board Lamp
Stencil Lamp
Show Crosshair
表-4.8
图-4.28
图-4.29
自动调整亮度与对比度
默认亮度与对比度
手动设定亮度与对比度
PCB 灯泡
钢网灯泡
显示十字坐标线

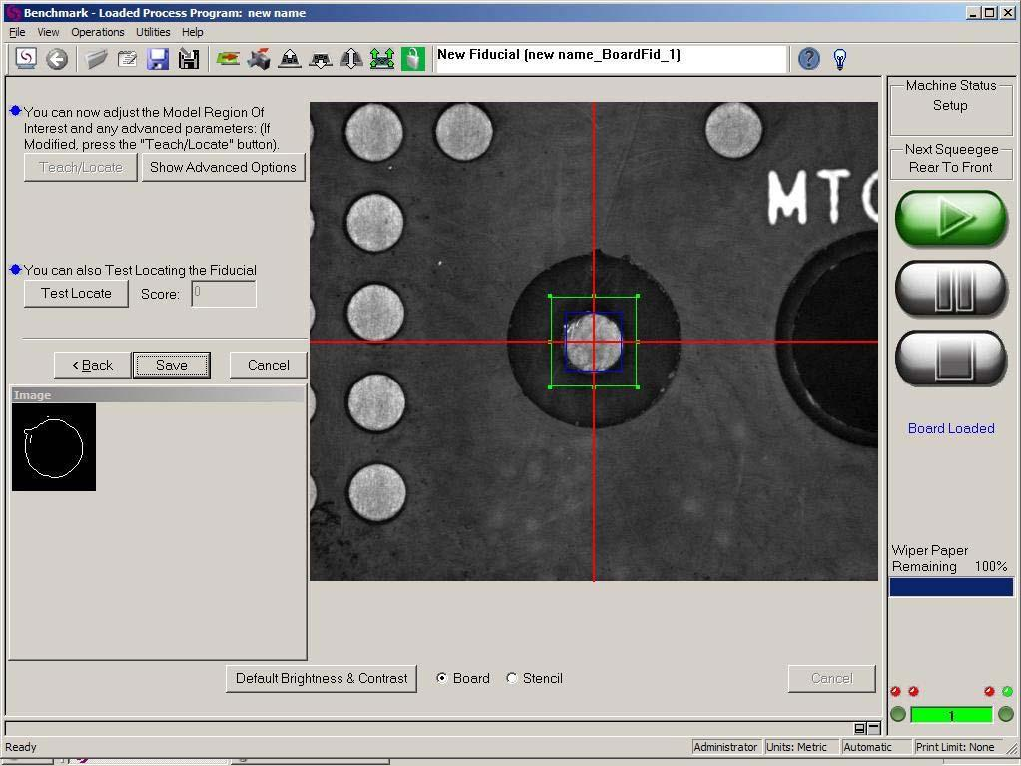

4.11.1.4 定义搜寻框：现在图-4.30 可以看到两个方框，里面蓝色的是已经定义好的图像框，外面绿色的是现在
需
要定义的搜寻框。搜寻框的大小调整与位置移动方式与图像框一样不再重复了,修改了搜寻框的默认状态后
“Teach/Locate”会由灰色变为黑色而“Test Locate”会由黑色变为灰色,需要点击一下“Teach/Locate”才能恢复
和进行下一步。如果你保持搜寻框的默认状态那么上一步就不必了，直接点击“Test Locate”看看分值如何，还
不错的话就“Save”吧!下一步图-4.31。
Momentum 中文操作说明
35/61
图-4.30
4.11.1.5 验证 Mark：看到这里有点累了吧？好消息，这是最后一步了！点击图-4.31 中的“Find And Align”验
证
一下，当你看到两个蓝色方框出现并且分值还不错的话，这个 Mark 就算 OK 啦！后面主要步骤都将是重复前面
的步骤完成其它 Mark。
