主控卡 XP243
开关量输出点数：1024
控 制 回 路 数：128（64 个自定义回路，64 个常规回路）
3 使用说明
控制站作为 SCnet Ⅱ的节点，其网络通信功能由主控卡承担。每个控制站可以安装两块互为冗
余的主控卡，分别安装在主机笼的主控卡槽位内。
主控卡结构图如图 3-1（正视图）所示。主控制卡面板上具有二个互为冗余的 SCnet Ⅱ通信口
和 7 个 LED 状态指示灯，以下详细说明主控制卡的外部接口、卡件设置、状态指示灯等。
图 3-1 主控制卡结构示意图
3.1 网络端口
PORT-A（RJ-45）：通信端口 A，通过双绞线 RJ-45 连接器与冗余网络 SCnet Ⅱ的 0#网络相连；
PORT-B（RJ-45）：通信端口 B，通过双绞线 RJ-45 连接器与冗余网络 SCnet Ⅱ的 1#网络相连；
SBUS 总线接口：
主控制卡的 Slave CPU 负责 SBUS 总线（I/O 总线）的管理和信息传输，通过欧式接插件物理连
接实现了主控制卡与机笼内母板之间的电气联接，将 XP243 的 SBUS 总线引至主控制机笼，机笼背
部右侧安装有四个双冗余的 SBUS 总线接口（DB9 芯插座）。
3.2 LED 状态指示灯
¾ FAIL：故障报警或复位指示；
¾ RUN：工作卡件运行指示；
¾ WORK：工作/备用指示；
¾ STDBY：准备就绪指示，备用卡件运行指示；
¾ LED-Ａ：本卡件的通信网络端口 A 的通信状态指示灯；
¾ LED-Ｂ：本卡件的通信网络端口 B 的通信状态指示灯；
¾ Slave：Slave CPU 运行指示，包括网络通信和 I/O 采样运行指示。
冗余主控制卡处于正常工作过程中，RUN 是工作卡件的运行指示，STDBY 是备用卡件的运行
指示，而工作卡的 STDBY 和备用卡 RUN 都处于“暗”的状态。
3
主控卡 XP243
3.3 主控制卡的网络节点地址（SCnet Ⅱ）设置
通过主控卡上拨号开关 SW2 的 S8、S7、S6、S5、S4 采用二进制码计数方法读数进行地址设置，
其中自左至右代表高位到低位，即左侧 S4 为高位，S8 右侧为低位，如下表所示。
表中“ON”表示“1”，“OFF”表示“0”。主控制卡的网络地址不可设置为 00#，01#。SW2 的
S1-S3 位必须设置为 OFF。拨号开关拨到上部表示“ON”，拨到下部表示“OFF”。
表 3-1 主控卡网络节点地址设置
地址选择 SW2 地址 地址选择 SW2 地址
S4 S5 S6 S7 S8 S4 S5 S6 S7 S8
- ON OFF OFF OFF OFF 16
- ON OFF OFF OFF ON 17
OFF OFF OFF ON OFF 02 ON OFF OFF ON OFF 18
OFF OFF OFF ON ON 03 ON OFF OFF ON ON 19
OFF OFF ON OFF OFF 04 ON OFF ON OFF OFF 20
OFF OFF ON OFF ON 05 ON OFF ON OFF ON 21
OFF OFF ON ON OFF 06 ON OFF ON ON OFF 22
OFF OFF ON ON ON 07 ON OFF ON ON ON 23
OFF ON OFF OFF OFF 08 ON ON OFF OFF OFF 24
OFF ON OFF OFF ON 09 ON ON OFF OFF ON 25
OFF ON OFF ON OFF 10 ON ON OFF ON OFF 26
OFF ON OFF ON ON 11 ON ON OFF ON ON 27
OFF ON ON OFF OFF 12 ON ON ON OFF OFF 28
OFF ON ON OFF ON 13 ON ON ON OFF ON 29
OFF ON ON ON OFF 14 ON ON ON ON OFF 30
OFF ON ON ON ON 15 ON ON ON ON ON 31
如果主控制卡按非冗余方式配置，即单主控制卡工作，卡件的网络地址必须有以下格式：
ADD，其中 ADD 必须为偶数，2≤ADD＜31；
而且 ADD+1 的地址被占用，不可作其它节点地址用。
如：地址 02#，04#，06#。
如果主控制卡按冗余方式配置，两块互为冗余的主控制卡的网络地址必须设置为以下格式：
ADD 、ADD+1 连续，且 ADD 必须为偶数，2≤ADD＜31
如：地址 02#与 03#，04#与 05#。
主控卡网络地址设置有效范围：最多可有 15 个控制站 ，对 TCP/IP 协议地址采用如表 3-2 所示
的系统约定：
4
主控卡 XP243
表 3-2 TCP/IP 协议地址的系统约定
地址范围
类别
网络码 IP 地址
备 注
128.128.1
2～31
控制站地址
128.128.2
2～31
每个控制站包括两块互为冗余主控制
卡。同一块主控制卡享用相同的 IP 地
址，两个网络码。
表 2-2 中网络码 128.128.1 和 128.128.2 代表两个互为冗余的网络。在控制站表现为两个冗余的
通信口，上为 128.128.1，下为 128.128.2，如下图所示。

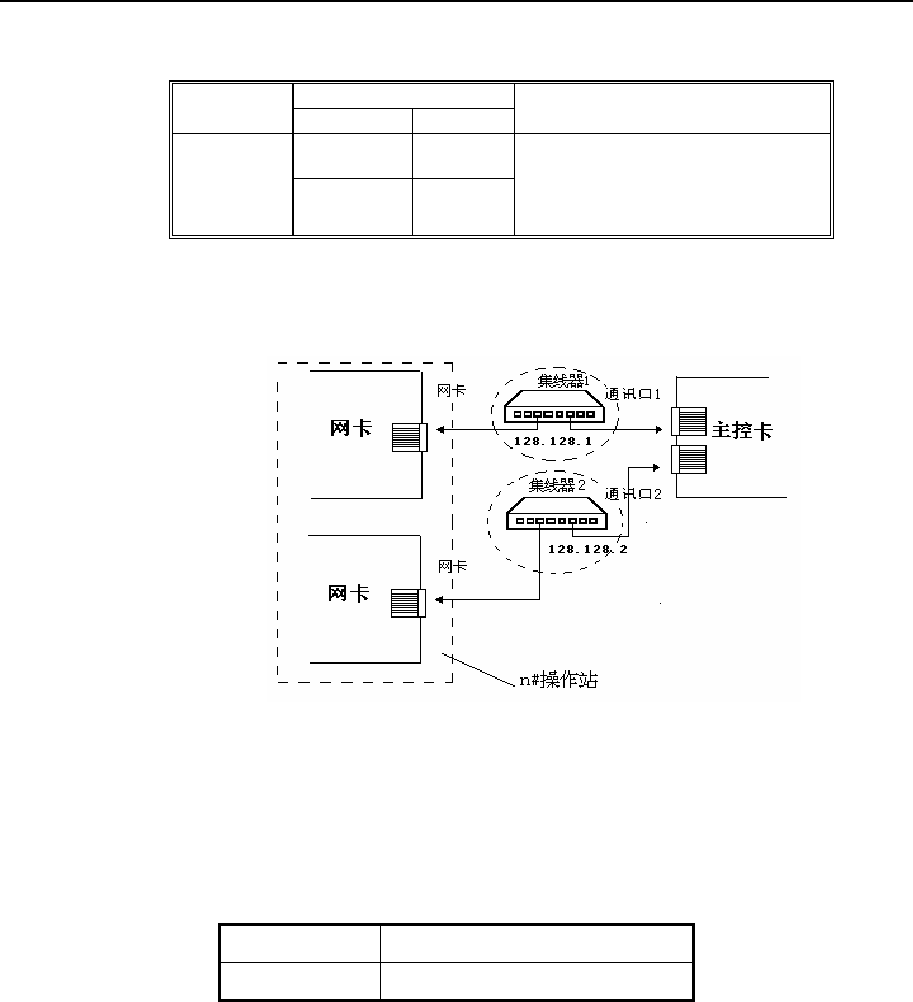

图 3-2 主控卡网络安装调试示意图
3.4 RAM 后备电池开/断跳线 J5
当 J5 插入短路块时（ON），卡件内置的后备电池将工作。如果用户需要强制清除主控制卡内
SRAM 的数据（包括系统配置、控制参数、运行状态等），只须拔去 J5 上的短路块。出厂时的缺省
设置为 OFF。
OFF
无断电保护功能
ON
具有断电保护功能
4 故障诊断与调试
XP243 具有 WDT 复位和冷热启动判断电路。WDT 能使系统在受到干扰或用户程序（系统定义
的组态或用户控制程序）出错而造成程序执行混乱或跳飞后自动对卡内 CPU 及各功能部件进行有效
的复位，以快速恢复（热启动模式）到系统的正常运行状况；而冷热启动判断电路能使系统正确判
断系统复位状态，以进行合理初始化。对于 WDT 动作而引起的热复位系统将保持复位前状态，保
证控制的连续性。对于断电较长时间后上电的主控制卡启动模式称为冷启动。为保证现场工艺过程
的安全，冷启动模式下的主控卡监控软件将对内部控制状态和 I/O 卡件输出状态进行初始化，回复
到安全的状态上，如开关量输出卡处于 OFF 状态、阀位输出处于关闭状态、控制回路都处于手动状
态等，组态信息、控制参数都能保持断电前下装的内容和数值。主控制卡的启动模式有三种：热启
