5.12 FLY 识别照相机
1-54
■ 教示的步骤
步 骤
(1) 选择进行教示的相机与安装头 (1、2)。
(2) 按 [ 教示实行 ] 按钮。
线路板识别相机移动到元件识别相机照明侧的基准标记上方，
在停止状态下识别基准标记 ( 此时的横梁坐标为 [X、Y]。)
将横梁 X 固定在坐标 X，再将横梁 Y 以一定的速度 (2m/s) 移动，
线路板识别相机通过基准标记上方时进行飞速拍照、并识别。
与停止时的差值，就是 Fly 识别补正值。
要 点
暂停状态中，无法选择其它菜单。
教示结束之后，指定的安装头自动返回到原点。
教示结果显示在教示数据显示部的“实行后”栏中。
(3) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
193-3100
CUKYX
5.13 吸嘴贮备器位置
1-55
5.13 吸嘴贮备器位置
为保持吸嘴贮备器的位置 ( 装置坐标基准 )，在“吸嘴贮备器位置”界面中
对吸嘴贮备器的位置补正值进行教示。

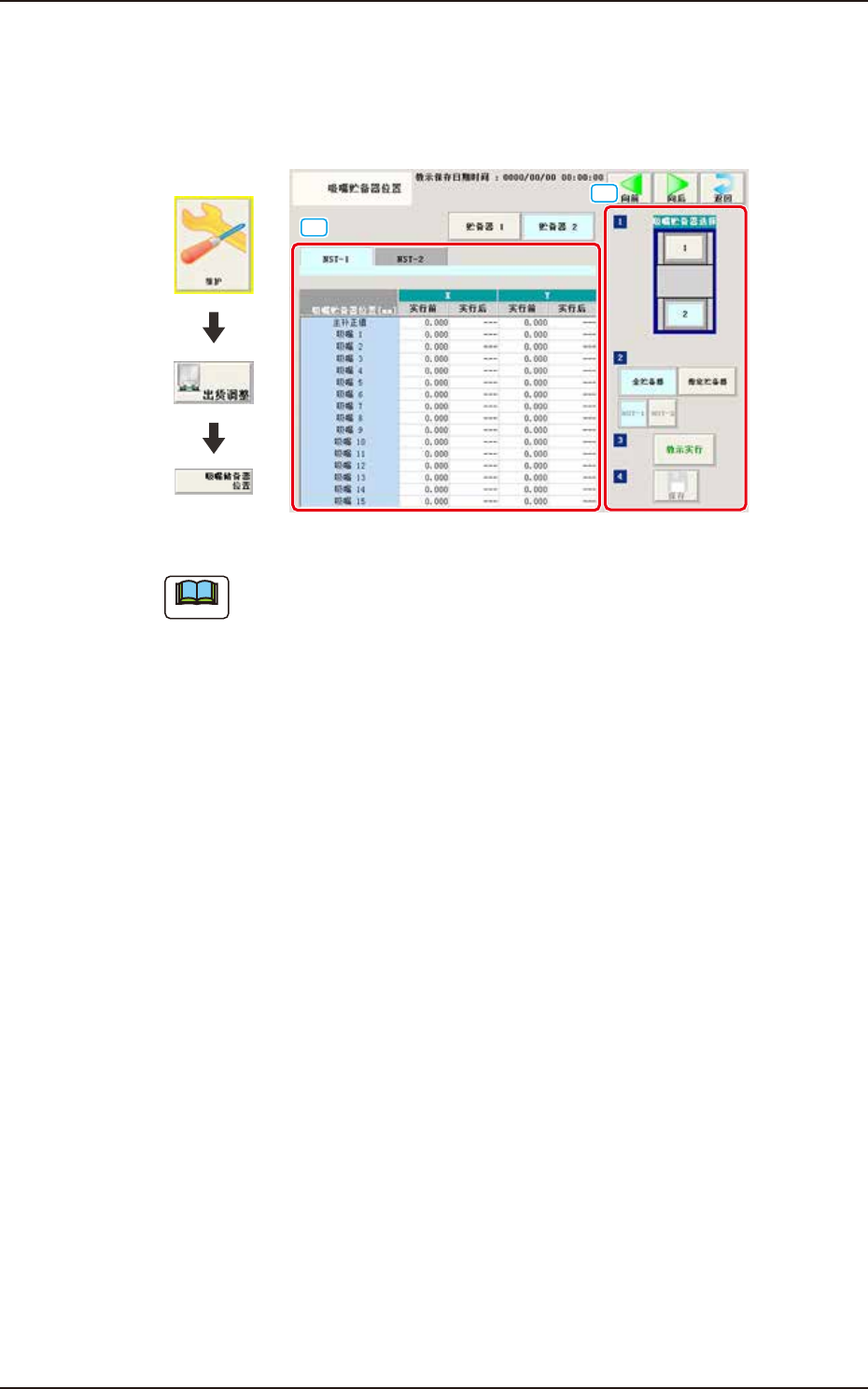

界面展开
[1]
[2]
F3141-CUKYX-00
要 点
界面的显示内容根据加装的吸嘴贮备器 ( 选配 ) 的数量不同会有所不同。
[1] 教示数据显示部
显示指定的贮备器的教示数据。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
吸嘴贮备器选择
从与各安装头对应的吸嘴贮备器 [1]、[2] 按钮中选择需要教示的吸嘴
贮备器。
吸嘴贮备器详细选择
从下列选项中选择需要教示的吸嘴贮备器。
全贮备器 : 对在“吸嘴贮备器选择”中选择的所有吸嘴贮备器进
行教示。
指定贮备器 : 从在“吸嘴贮备器选择”中选择的吸嘴贮备器中指定
需要教示的吸嘴贮备器。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.13 吸嘴贮备器位置
1-56
■ 自动教示的步骤
步 骤
(1) 选择需要教示的吸嘴贮备器 (1、2)。
(2) 选择 [ 全贮备器 ] 或 [ 指定贮备器 ]。
选择了 [ 指定贮备器 ] 时，需按 [NST-1] 或 [NST-2]，选择需
要教示的吸嘴贮备器。
(3) 按 [ 教示实行 ] 按钮。
要 点
•
教示结果显示在教示数据显示部的“实行后”栏中。
•
在教示过程中发生异常或按操作台的 [STOP] 按钮时，装置
会进入暂停状态。可以重新启动。
•
暂停状态中，无法选择其它菜单。
教示结束之后，指定的安装头自动返回到原点位置。
(4) 按 [ 保存 ] 按钮。
( 保存教示结果。)
