193-3100
CUKYX
5.13 吸嘴贮备器位置
1-56
■ 自动教示的步骤
步 骤
(1) 选择需要教示的吸嘴贮备器 (1、2)。
(2) 选择 [ 全贮备器 ] 或 [ 指定贮备器 ]。
选择了 [ 指定贮备器 ] 时，需按 [NST-1] 或 [NST-2]，选择需
要教示的吸嘴贮备器。
(3) 按 [ 教示实行 ] 按钮。
要 点
•
教示结果显示在教示数据显示部的“实行后”栏中。
•
在教示过程中发生异常或按操作台的 [STOP] 按钮时，装置
会进入暂停状态。可以重新启动。
•
暂停状态中，无法选择其它菜单。
教示结束之后，指定的安装头自动返回到原点位置。
(4) 按 [ 保存 ] 按钮。
( 保存教示结果。)
193-3100
CUKYX
5.14 吸嘴倾斜
1-57
5.14 吸嘴倾斜
要 点
选择的是多功能安装头时，不显示本界面。
在“吸嘴倾斜”界面中对补正吸嘴倾斜或 NS 位置的补正数据进行教示。

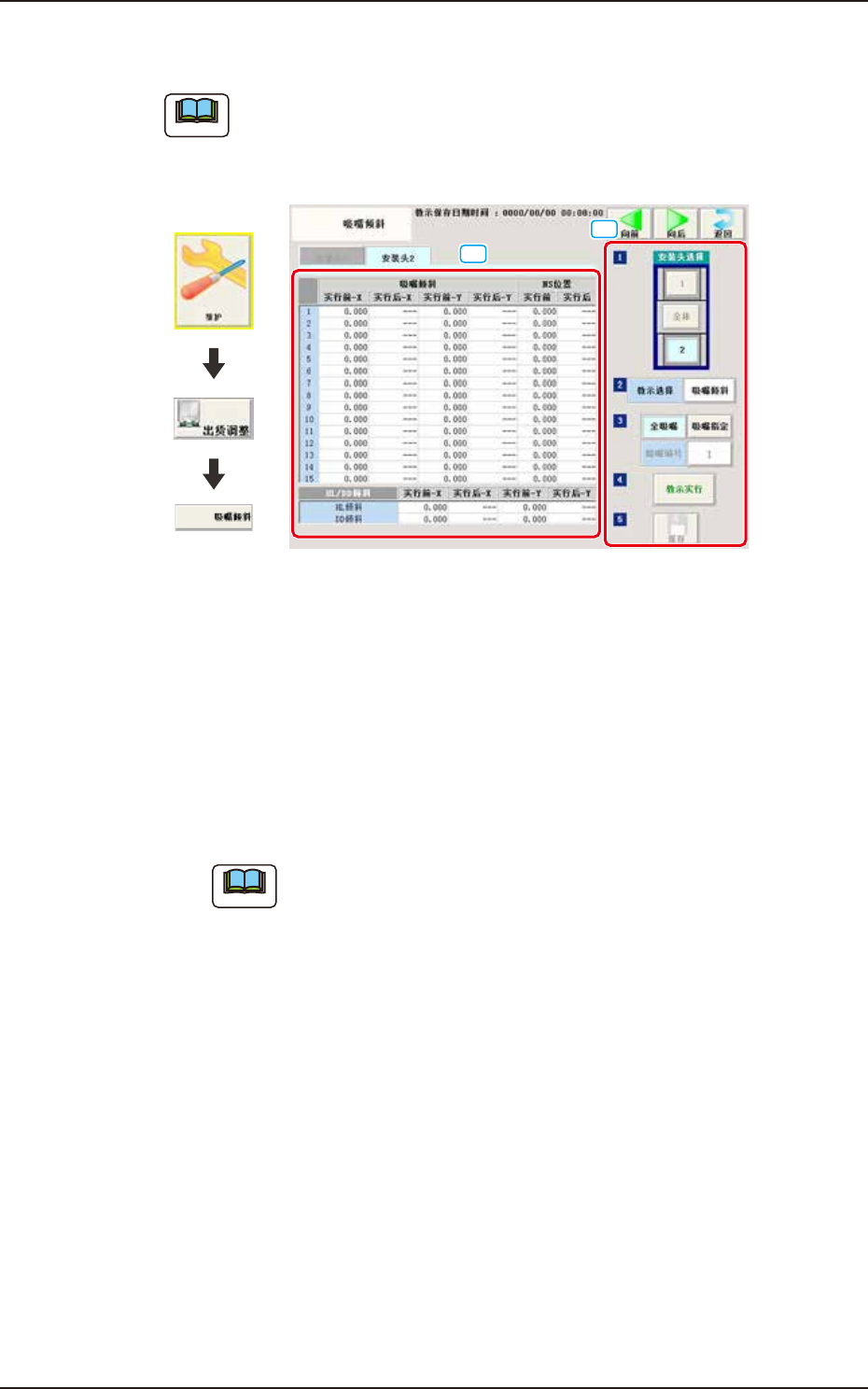

界面展开
[1]
[2]
F3142-CUKYX-00
[1] 教示数据显示部
显示指定的安装头上装配的吸嘴的教示数据。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
从安装头 [1]、[2]、[ 全体 ] 按钮中选择需要教示的吸嘴所在的安装头。
要 点
选项卡页面随选定的安装头连动切换。
教示选择
从“吸嘴倾斜”与“NS 位置”中选择需要教示的项目。
[ 全吸嘴 ] 按钮
对所有吸嘴进行教示。
[ 吸嘴指定 ] 按钮
指定进行教示用的吸嘴。按 [ 吸嘴指定 ] 按钮之后，按“吸嘴编号”
右侧的编号按钮，显示选择吸嘴的界面。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.14 吸嘴倾斜
1-58
■ 教示用治具
对安装头吸嘴倾斜补正值与 NS 位置进行教示时，使用 QFP 玻璃治具 JG-
0188(KYB-M381P-00)。
■ 治具吸取用吸嘴
吸取 QFP 玻璃治具使用治具吸嘴 ( 标准附件 ) 或通常的吸嘴 HV19C。
■ 教示的步骤
步 骤
(1) 进行教示之前，先换上治具吸嘴，并在元件识别相机上的治具
放置位置放置 QFP 玻璃治具。
( 请将 QFP 玻璃治具的印刷面朝下。)
(2) 选择需要进行教示的安装头 (1、2) 与吸嘴。
(3) 从“吸嘴倾斜”与“NS 位置”中选择需要教示的项目。
(4) 按 [ 教示实行 ] 按钮，进行教示。
要 点
暂停状态中，无法选择其它菜单。
教示结束之后，指定的安装头自动返回到原点。
教示结果显示在教示数据显示部的“实行后”栏中。
(5) 反复步骤 (1) ～ (4)，对需要教示的吸嘴进行教示。
(6) 教示结束之后，拆卸 QFP 玻璃治具。
(7) 按 [ 保存 ] 按钮。
( 保存教示结果。)
