193-3100 CUKYX 5.15 吸嘴水准、位置 1-60 [ 教示实行 ] 按钮 执行教示。 [保 存]按 钮 保存教示结果。 ■ 吸嘴水准教示的步骤 步 骤 (1) 选择需要对吸嘴水准进行教示的安装头 (1、2 或全体 )。 (2) 按 [ 吸嘴水准 ] 按钮。 (3) 按 [ 教示实行 ] 按钮。 ( 侧面视觉相机测定吸嘴的水准，读取的数据即为补正值。) 要 点 教示结束之后，指定的安装头自动返回到原点位置。 教示结…
193-3100
CUKYX
5.15 吸嘴水准、位置
1-59
5.15 吸嘴水准、位置
要 点
选择的是多功能安装头时，不显示本界面。
吸嘴水准
对安装在安装头上的通常吸嘴的吸嘴底面水准的补正值进行教示。
吸嘴位置
对安装头旋转中心与吸嘴前端位置偏移基准值的偏移量进行教示。
界面展开
[1]
[2]
[3]
F3143-CUKYX-00
[1] 安装头选项卡
安装头选项卡页面随选定的安装头连动切换显示。
[2] 教示数据显示部
显示指定的安装头上装配的吸嘴的教示数据。
[3] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
从安装头 [1]、[2]、[ 全体 ] 按钮中选择需要教示的吸嘴所在的安装头。
需要对所有吸嘴进行教示时，选择 [ 全体 ]。
要 点
选项卡页面随选定的安装头连动切换显示。
教示内容切换按钮
从下列按钮中选择需要教示的内容。
[ 吸嘴水准 ] 按钮 : 切换到吸嘴水准教示。
[ 吸嘴位置 ] 按钮 : 切换到吸嘴位置教示。
193-3100
CUKYX
5.15 吸嘴水准、位置
1-60
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
■ 吸嘴水准教示的步骤
步 骤
(1) 选择需要对吸嘴水准进行教示的安装头 (1、2 或全体 )。
(2) 按 [ 吸嘴水准 ] 按钮。
(3) 按 [ 教示实行 ] 按钮。
( 侧面视觉相机测定吸嘴的水准，读取的数据即为补正值。)
要 点
教示结束之后，指定的安装头自动返回到原点位置。
教示结果显示在教示数据显示部的“实行后”栏中。
(4) 按 [ 保存 ] 按钮。
( 保存教示结果。)
■ 吸嘴位置教示的步骤
步 骤
(1) 选择需要对吸嘴位置进行教示的安装头及吸嘴 (1、2，
吸嘴 1 ～ 15)。
(2) 按 [ 吸嘴位置 ] 按钮。
(3) 按 [ 教示实行 ] 按钮。
指定的安装头 (1、2) 移动到规定的位置，对吸嘴位置补正值
进行教示。
要 点
•
暂停状态中，无法选择其它菜单。
•
教示结束之后，指定的安装头自动返回到原点位置。
教示结果显示在教示数据显示部的“实行后”栏中。
(4) 按 [ 保存 ] 按钮。
( 保存教示结果。)
■ 发生异常时的状态
在对吸嘴位置补正值进行教示的过程中，若发生了吸嘴识别异常，装置也不
会停止运行，将继续进行教示直到完成所有吸嘴的教示。发生异常的吸嘴则
被设定为跳过。关于异常的吸嘴，可在“生产运行”→“信息履历”界面中
查看。
193-3100
CUKYX
5.16 支撑针位置
1-61

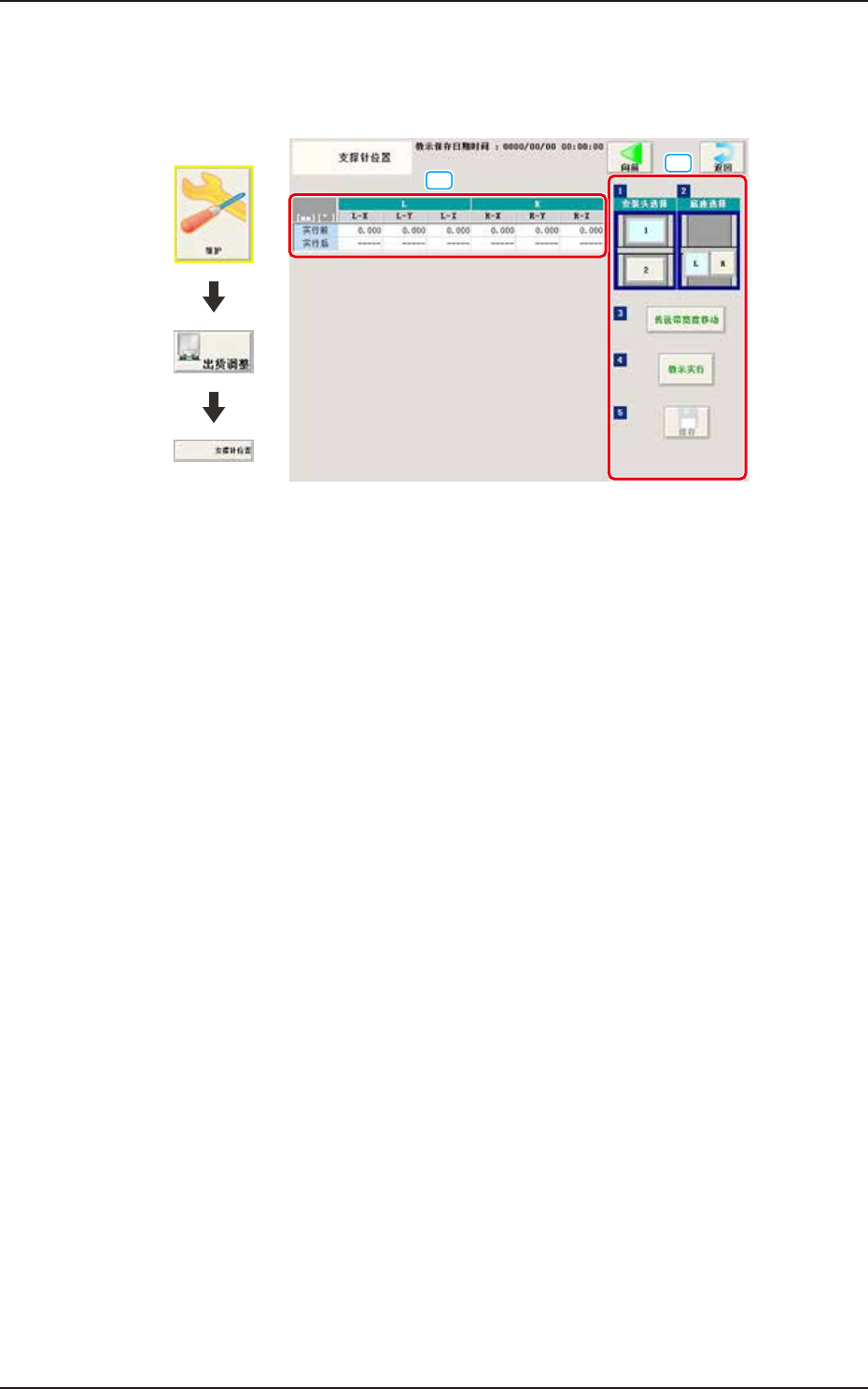

5.16 支撑针位置
在“支撑针位置”界面中对线路板支撑针的位置进行教示。
界面展开
[1]
[2]
F3144-CUKYX-00
[1] 教示数据显示部
显示支撑针位置的教示数据。
实行前 : 显示进行教示之前的补正值。
实行后 : 显示进行教示之后的补正值。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
选择进行支撑针位置教示用的安装头。
底座选择
选择需要进行支撑针位置教示的底座。
[ 传送带宽度 ( 传送宽度 ) 移动 ] 按钮
安装头退避，传送宽度调至最大宽度。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
