193-3100 CUKYX 5.17 主吸嘴水准 ( 各别 ) 1-64 ■ 主吸嘴水准的教示步骤 步 骤 (1) 选择进行教示的安装头 (1、2)。 (2) 按“吸嘴指定”右侧的编号按钮，在显示的界面中选择吸嘴编 号 (1 ～ 15)。 (3) 按 [ 移动到吸嘴位置 ] 按钮，安装主吸嘴。 (4) 按 [ 教示实行 ] 按钮，开始教示。 (5) 按 [ 保存 ] 按钮，保存教示结果。
193-3100
CUKYX
5.17 主吸嘴水准 ( 各别 )
1-63
5.17 主吸嘴水准 ( 各别 )
要 点
选择的是多功能安装头时，不显示本界面。
对主吸嘴的水准进行个别教示。

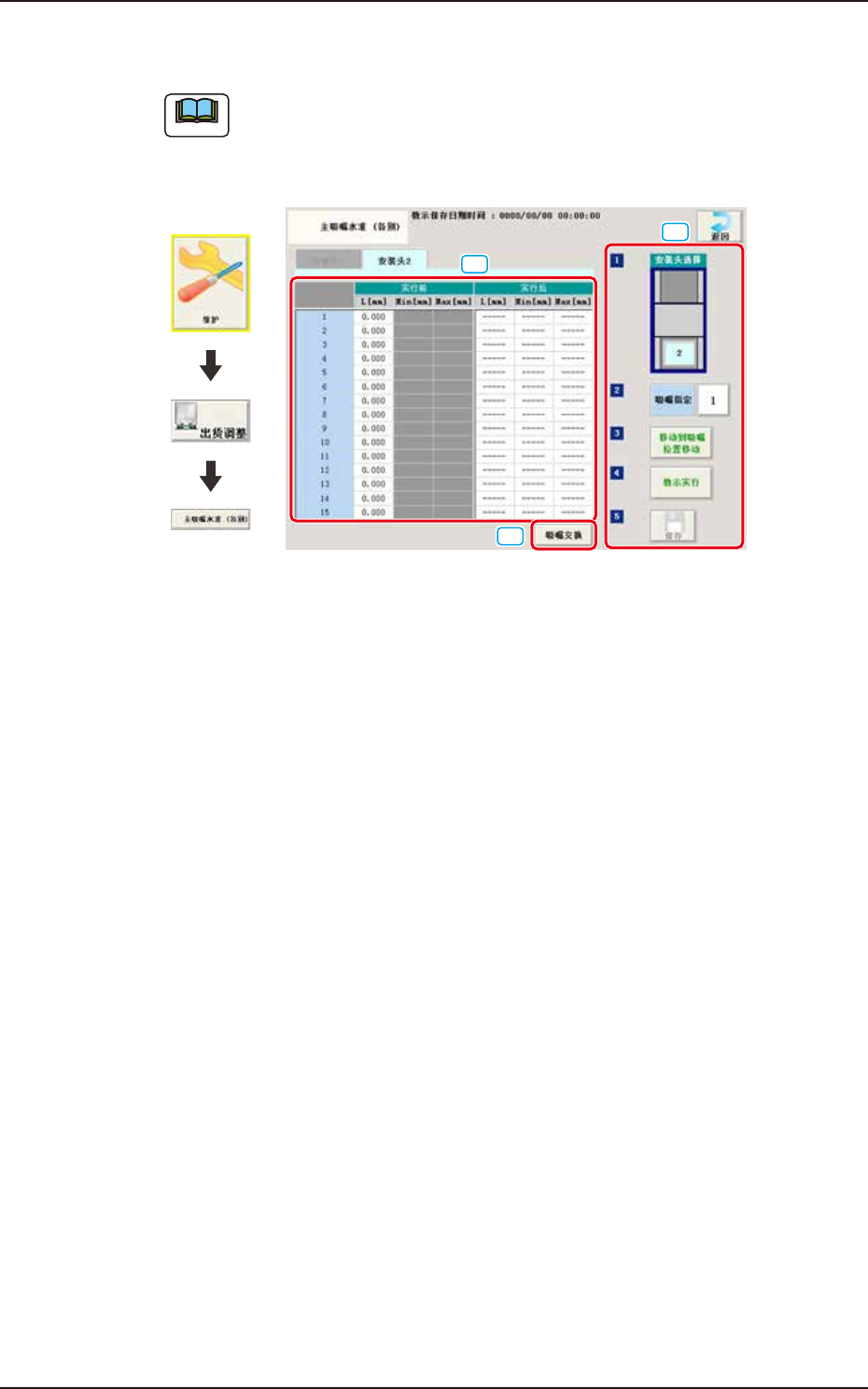

界面展开
[1]
[3]
[2]
F3196-CUKYX-00
[1] 教示数据显示部
显示指定的安装头的各项补正值。
[2] [ 吸嘴交换 ] 按钮
按此按钮，显示“吸嘴交换”界面。可以进行吸嘴的更换。
[3] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
选择进行教示用的安装头。
吸嘴指定
指定进行教示用的吸嘴。
按“吸嘴指定”右侧的编号按钮，显示选择吸嘴的界面。
[ 移动到吸嘴位置 ] 按钮
安装或拆卸吸嘴时，按此按钮，指定的吸嘴将旋转到装置前侧。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.17 主吸嘴水准 ( 各别 )
1-64
■ 主吸嘴水准的教示步骤
步 骤
(1) 选择进行教示的安装头 (1、2)。
(2) 按“吸嘴指定”右侧的编号按钮，在显示的界面中选择吸嘴编
号 (1 ～ 15)。
(3) 按 [ 移动到吸嘴位置 ] 按钮，安装主吸嘴。
(4) 按 [ 教示实行 ] 按钮，开始教示。
(5) 按 [ 保存 ] 按钮，保存教示结果。
193-3100
CUKYX
5.18 工作台补正值
1-65
5.18 工作台补正值
对安装头从线路板定位基准向栅格 (X、Y) 移动指定距离时的偏离量 (X、Y) 进行教示。

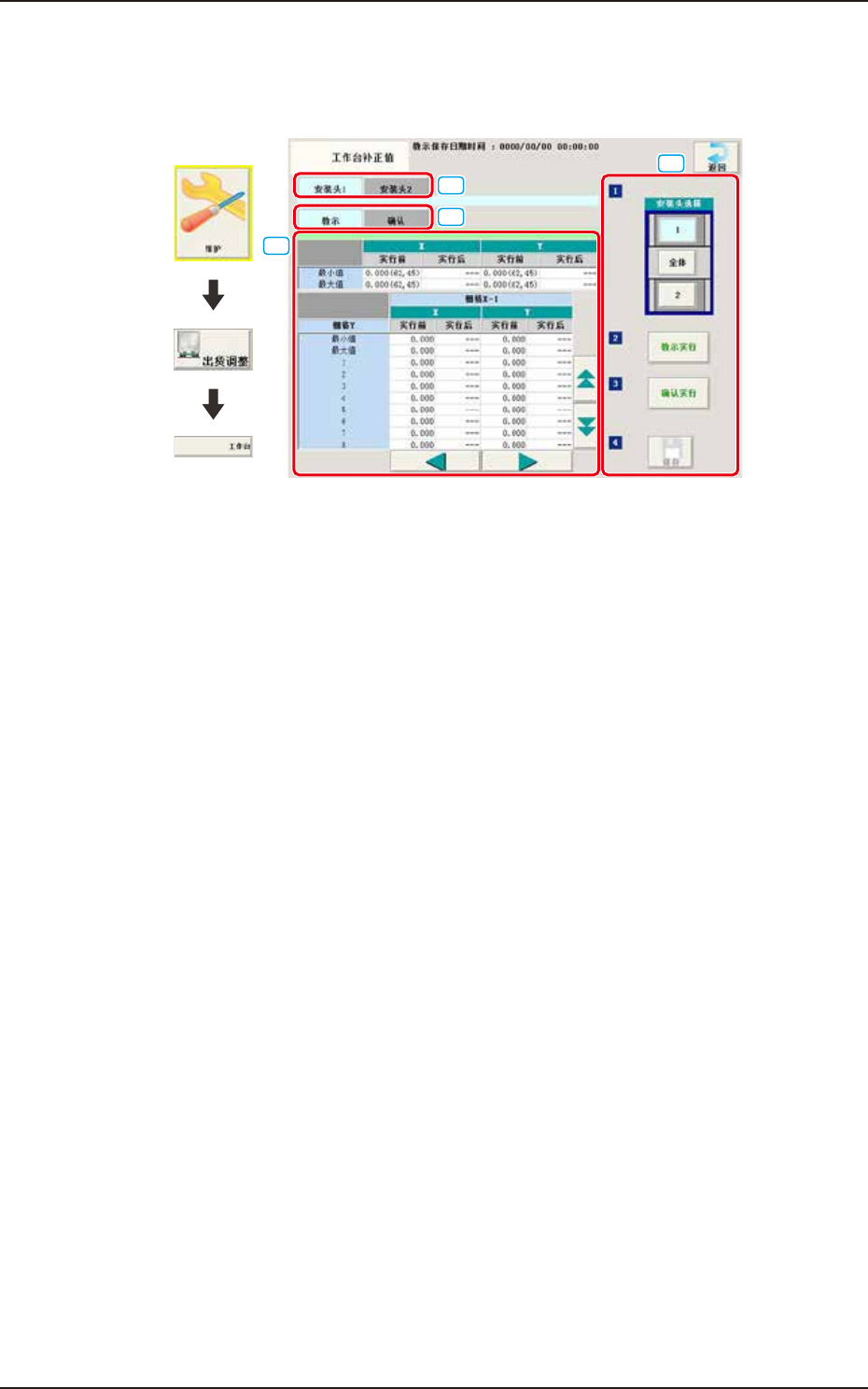

界面展开
[1]
[4]
[3]
[2]
F3145-CUKYX-00
[1] 安装头切换选项卡
切换安装头的教示显示页面。
[2] “教示”／“确认”切换选项卡
切换“教示”页面与“确认”页面。
[3] 教示／确认数据显示部
选择“教示”选项卡时，显示教示数据 ；选择“确认”选项卡时，显
示确认数据。
[4] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
选择进行教示的安装头。
[ 教示实行 ] 按钮
执行教示。
[ 确认实行 ] 按钮
进行确认。
[保存]按钮
保存教示结果。
