193-3100 CUKYX 5.18 工作台补正值 1-66 ■ 工作台补正值的教示步骤 步 骤 (1) 将治具线路板安装在定位位置。 (2) 选择进行教示的安装头 (1、2)。 (3) 按 [ 教示实行 ] 按钮，进行教示。 教示结束之后，教示结果显示在教示数据显示部的“实行后” 栏中。 (4) 按 [ 确认实行 ] 按钮，进行确认。 教示结束之后，教示结果显示在教示数据显示部的“实行后” 栏中。 (5) 按 [ 保存 ] 按钮，保…
193-3100
CUKYX
5.18 工作台补正值
1-65
5.18 工作台补正值
对安装头从线路板定位基准向栅格 (X、Y) 移动指定距离时的偏离量 (X、Y) 进行教示。

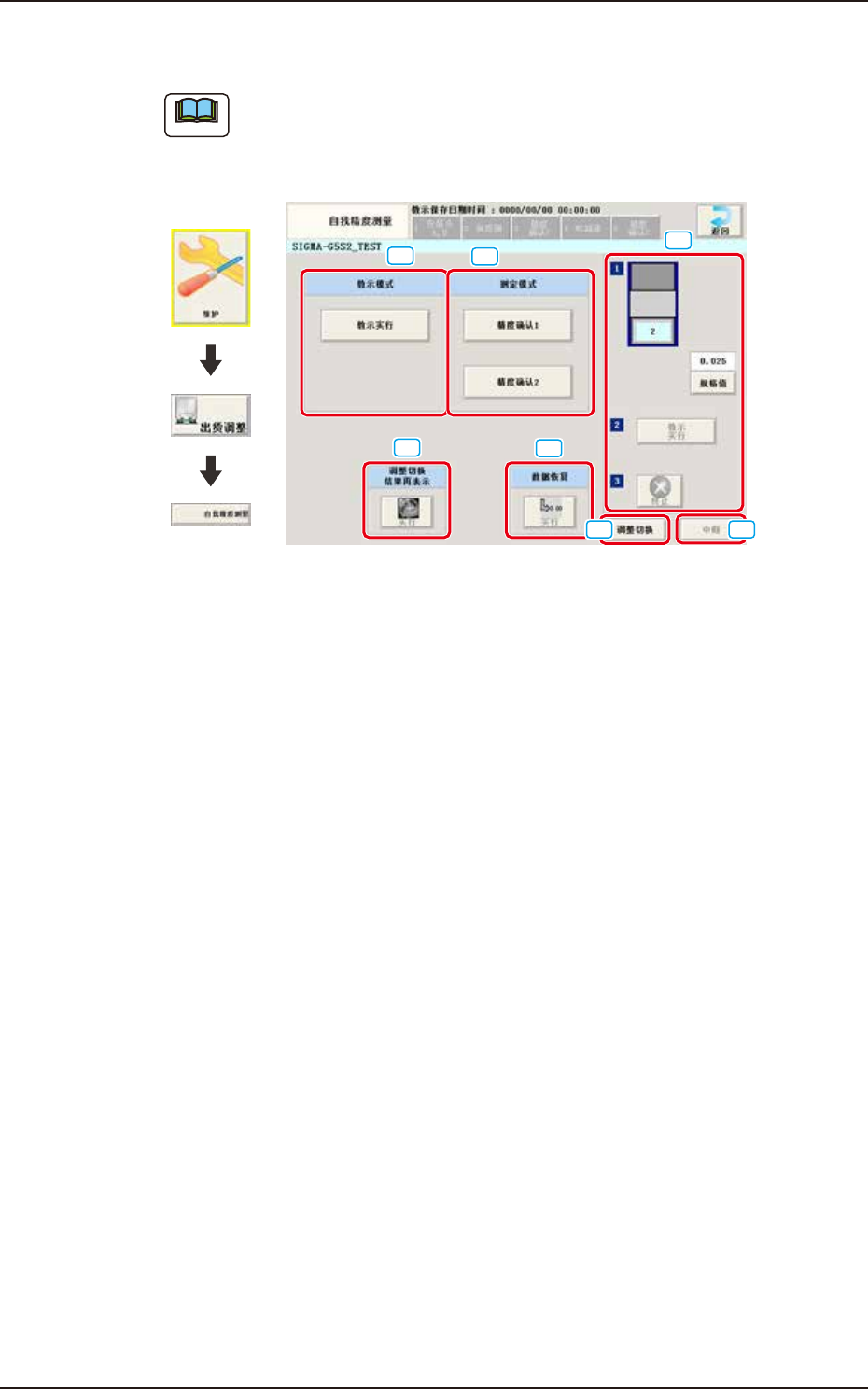

界面展开
[1]
[4]
[3]
[2]
F3145-CUKYX-00
[1] 安装头切换选项卡
切换安装头的教示显示页面。
[2] “教示”／“确认”切换选项卡
切换“教示”页面与“确认”页面。
[3] 教示／确认数据显示部
选择“教示”选项卡时，显示教示数据 ；选择“确认”选项卡时，显
示确认数据。
[4] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
选择进行教示的安装头。
[ 教示实行 ] 按钮
执行教示。
[ 确认实行 ] 按钮
进行确认。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.18 工作台补正值
1-66
■ 工作台补正值的教示步骤
步 骤
(1) 将治具线路板安装在定位位置。
(2) 选择进行教示的安装头 (1、2)。
(3) 按 [ 教示实行 ] 按钮，进行教示。
教示结束之后，教示结果显示在教示数据显示部的“实行后”
栏中。
(4) 按 [ 确认实行 ] 按钮，进行确认。
教示结束之后，教示结果显示在教示数据显示部的“实行后”
栏中。
(5) 按 [ 保存 ] 按钮，保存教示结果。
193-3100
CUKYX
5.19 自我精度测量
1-67
5.19 自我精度测量
要 点
选择的是多功能安装头时，不显示本界面。
在装置内自动进行贴装精度测定并反馈给补正数据。
界面展开
[1]
[3]
[4]
[7]
[2]
[5] [6]
F3197-CUKYX-00
[1] 教示模式 [ 教示实行 ] 按钮
切换到调整贴装精度用的线路板程序。
[2] 测定模式 [ 精度确认 1]、[ 精度确认 2] 按钮
切换到确认贴装精度用的线路板程序。
[3] 调整切换结果再显示
显示各工作台的精度确认结果。
[4] 数据恢复
恢复按工作台备份的安装头的补正数据。
[5] 调整切换
可以进行自我精度测量所需要的各种切换。
调整传送宽度、更换吸嘴、线路板移载、吸取位置教示
[6] 中断
中断教示。
[7] 教示步骤显示部
按操作顺序排列有教示用的按钮。
工作台选择 ：选择进行教示的工作台。
[ 规格值 ] 按钮 ：设定规格值。
[ 教示实行 ] 按钮 ：执行教示。
[ 终止 ] 按钮 ：结束教示。
