193-3100
CUKYX
6.1 输入输出
1-75
6 .1 .3 一 览 显 示

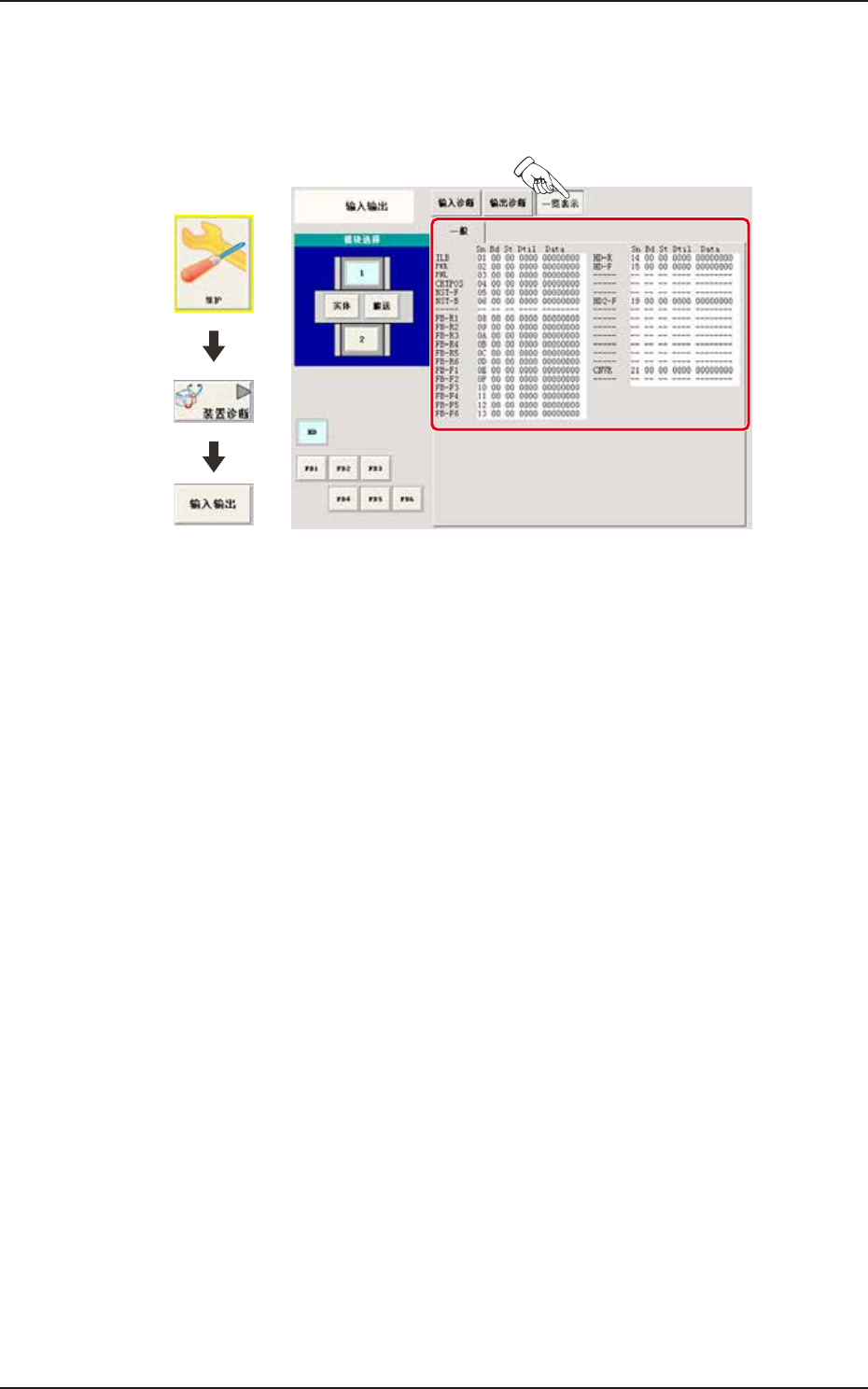

在“输入输出”界面中按 [ 一览表示 ] 按钮，显示如下页面，以一览形式显
示各传感器的输入输出状态。
界面展开
F3151-CUKYX-00
状态显示
显示各部的状态。
193-3100
CUKYX
6.2 马达
1-76
6.2 马达
在“马达”界面中可以进行各单元的手动操作 ( 手动调节 ) 与显示当前系统
信息等内容。
界面展开
[1]
[2]
[3]
F3152-CUKYX-00
[1] 模块选择按钮
按模块示意图按钮，选择需要进行手动操作 ( 手动调节 ) 或显示当前
系统信息的模块。
随选择的模块，“[2] 单元选择按钮”中的显示连动切换。
[2] 单元选择按钮
显示在“[1] 模块选择按钮”中选择的模块的各单元按钮。
[3] 显示切换按钮
随所按的按钮，显示对应的按钮页面。
各按钮页面的显示内容如下 :
按钮 内容
操作
可以机型你各单元的手动操作 ( 手动调节 )。
系统信息
显示装置当前的系统信息等内容。
DI 停止信号
显示 DI 停止信号的状态监视器、设定参数等信息。
一览
一览显示各部位的状态。
193-3100
CUKYX
6.2 马达
1-77
6 .2 .1 操 作
在“马达”界面，按 [ 操作 ] 按钮，显示“操作”按钮页面。在本页面中
可以进行各单元的手动动作 ( 手动调节 )。
界面展开
[1]
[2]
[3]
[4]
F3153-CUKYX-00
[1] 状态
显示下列信息。
现在位置 ( 指令 )
现在位置 (FB)
累计移动位置
系统状态
运行警报
伺服警报
详细错误编码
[2] 伺服开关
伺服开关中有下列 3 种按钮。
[ 重设警报 ] 按钮 : 重新设置警报。
[ 伺服 ON] 按钮 : 使伺服使能。
[ 伺服 OFF] 按钮 : 使伺服停止。
