193-3100 CUKYX 6.3 识别 1-89 6. 3. 1 照明板 卡 在“认识 ( 识别 )”界面， 选择“照明面板 ( 板卡 )”选项卡， 显示如下页面。 在本页面中可以对照明板卡进行诊断。 界面展开 [1] [2] [3] [4] F3171-CUKYX-00 [1] 接过 ( 结果 ) 显示照明板卡的诊断结果。 [2] 错误编码 显示照明板卡的错误编码。 [3] 版本 进行诊断之后，若正常，显示照明控制板卡固件的版本。…
193-3100
CUKYX
6.3 识别
1-88
6.3 识 别

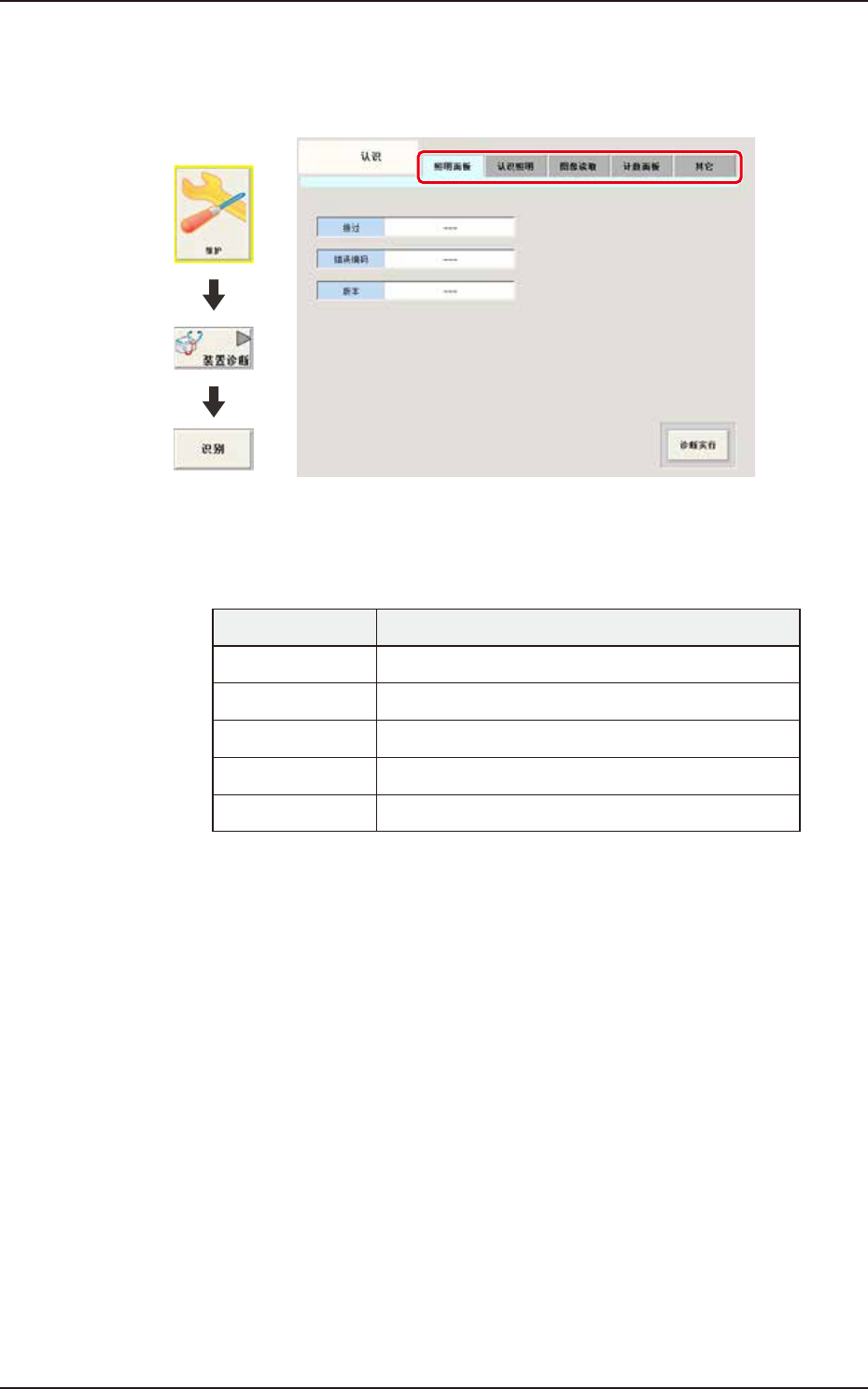

“认识 ( 识别 )”界面显示识别元件与识别线路板的输入信号的诊断状况。
界面展开
F3170-CUKYX-00
选项卡
“认识”界面有下列 5 个选项卡，按各选项卡，显示对应的选项卡页面。
选项卡 内容
照明面板 ( 板卡 )
对照明板卡进行诊断。
认识 ( 识别 ) 照明
对识别元件的照明、识别线路板的照明进行检查。
图像读取
对元件识别相机、线路板识别相机进行检查。
计数面板 ( 板卡 )
确认横梁的计数值、接线状态与计数板卡的状态。
其它
确认选配的二维码读取授权(GS-DL100)。
193-3100
CUKYX
6.3 识别
1-89

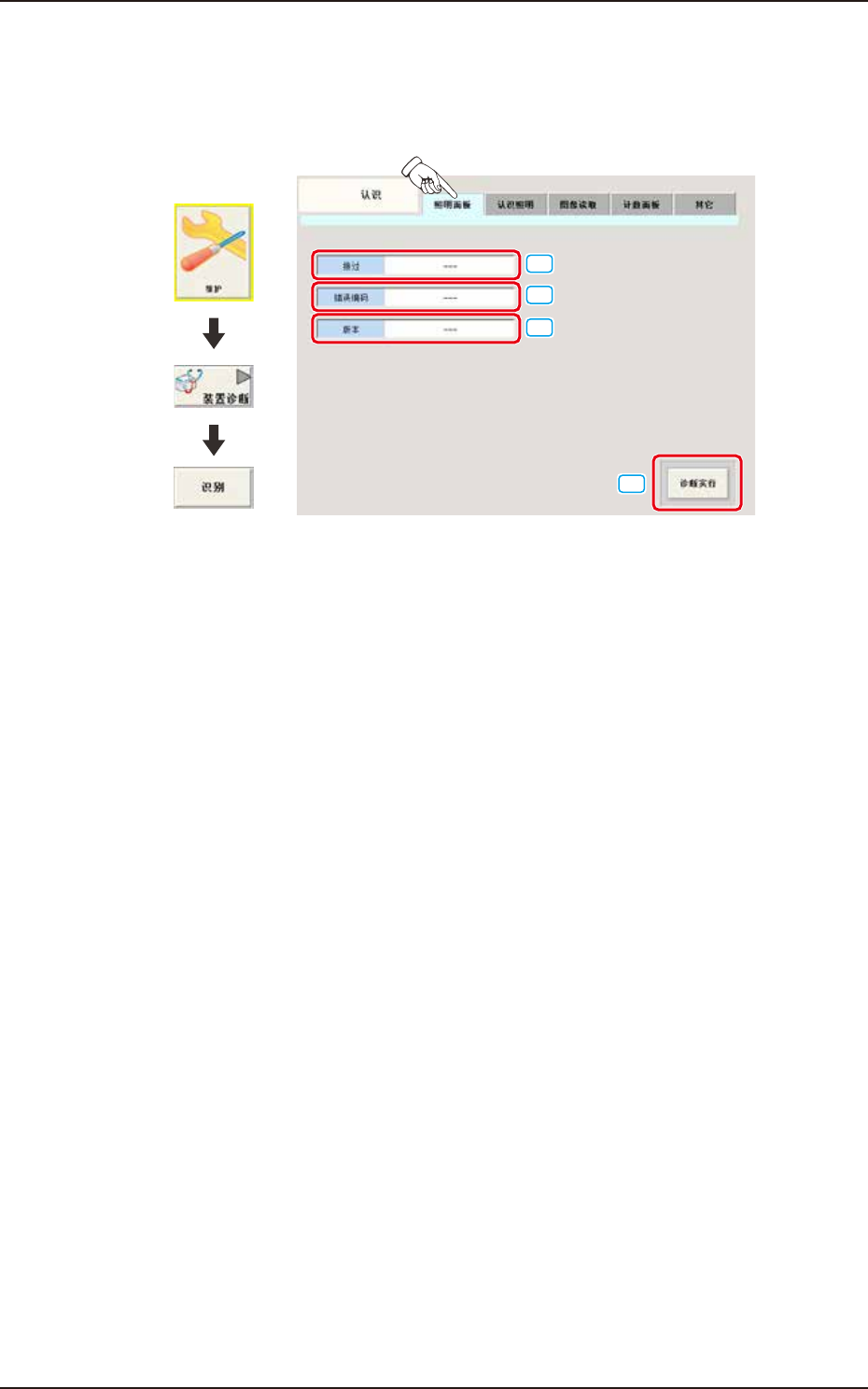

6.3.1 照明板卡
在“认识 ( 识别 )”界面，选择“照明面板 ( 板卡 )”选项卡，显示如下页面。
在本页面中可以对照明板卡进行诊断。
界面展开
[1]
[2]
[3]
[4]
F3171-CUKYX-00
[1] 接过 ( 结果 )
显示照明板卡的诊断结果。
[2] 错误编码
显示照明板卡的错误编码。
[3] 版本
进行诊断之后，若正常，显示照明控制板卡固件的版本。
[4] [ 诊断实行 ] 按钮
进行照明控制板卡的诊断。
193-3100
CUKYX
6.3 识别
1-90
6.3.2 识别照明
在“认识 ( 识别 )”界面，选择“认识 ( 识别 ) 照明”选项卡，显示如下页面。
在本页面中可以对识别元件的照明、识别线路板的照明进行检查。
界面展开
F3172-CUKYX-00
子选项卡
“认识 ( 识别 ) 照明”页面有下列 2 个子选项卡，按各子选项卡，显示
对应的子选项卡页面。
子选项卡 内容
元件认识 ( 识别 )
使识别元件的照明以最小单位亮灯，检查界限的状态与
亮灯状态。
线路板认识 ( 识别 )
使识别线路板的照明亮灯，检查界限的状态与亮灯状态。
