193-3100 CUKYX 6.5 软件信息 1-99 6 .5 软 件 信 息 显示装置的当前软件信息与设定日志等内容。 界面展开 F3181-CUKYX-00 选项卡 “软件信息”界面有下列 3 个选项卡，按各选项卡，显示对应的选项卡 页面。 选 项卡 内容 应用程 序 显 示 软件 信息页 面。 装 置信息 显 示 装 置 信息 页 面。 设 定日志 显 示 设 定 日志 页 面 。
193-3100
CUKYX
6.4 通信状态
1-98

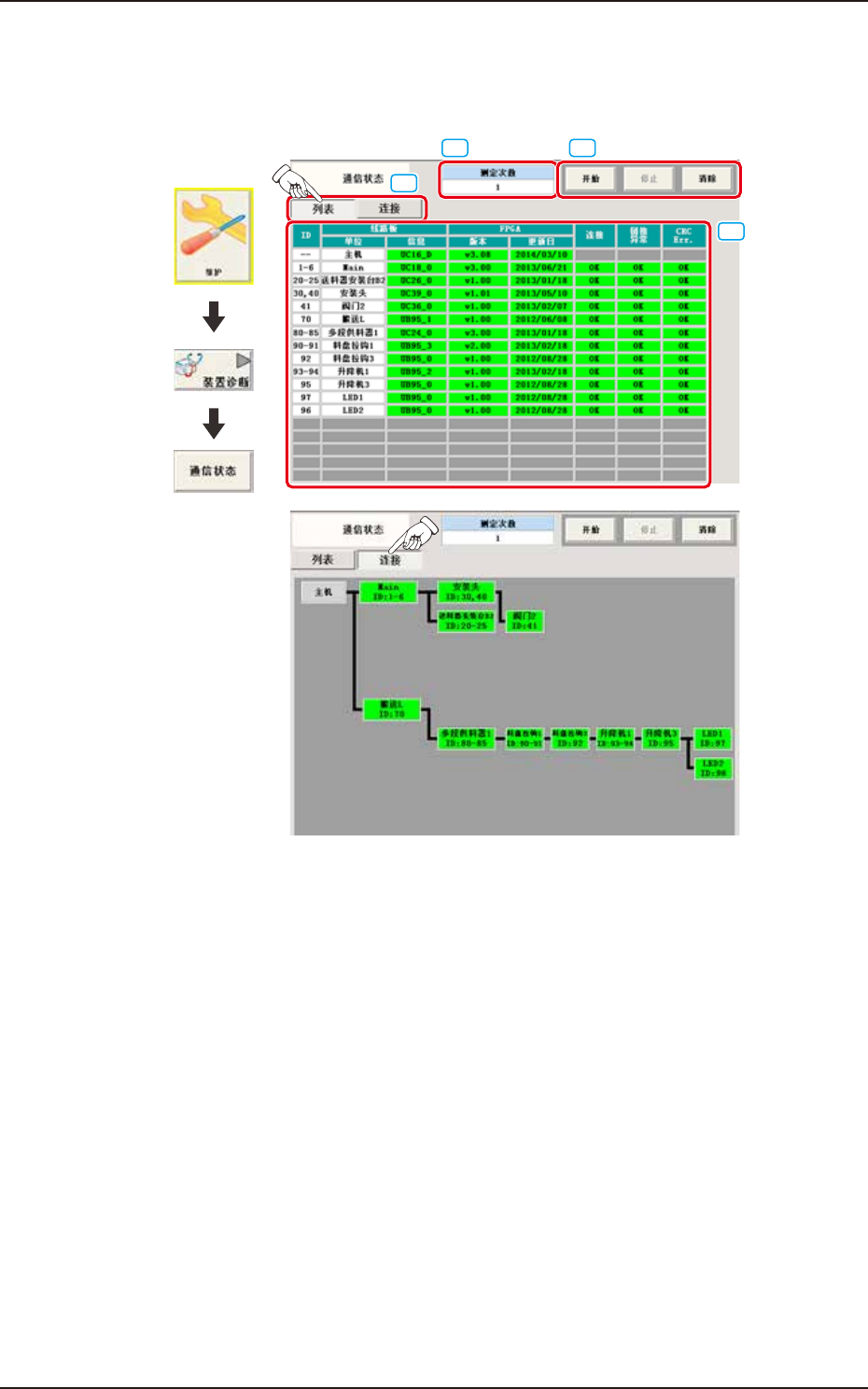

6 .4 通信 状 态
检查各部的通信状态。
界面展开
[1]
[2][3]
[4]
F3180-CUKYX-00
[1] [ 列表 ] 按钮、[ 连接 ] 按钮
切换各单元的通信状态的显示方式。
[2] 操作按钮
[开始]按钮: 按此按钮，以 500msec 为周期测定通信状态。
[停止]按钮: 按此按钮，停止测定。
[清除]按钮: 按此按钮，清除测定的次数。
[3] 测定次数
显示按 [ 开始 ] 按钮之后到按 [ 停止 ] 按钮之间的测定次数。
[4] 通信状态显示部
以在 [1] 中选择的显示方式显示通信状态。
193-3100
CUKYX
6.5 软件信息
1-99
6.5 软件 信息
显示装置的当前软件信息与设定日志等内容。
界面展开
F3181-CUKYX-00
选项卡
“软件信息”界面有下列 3 个选项卡，按各选项卡，显示对应的选项卡
页面。
选项卡 内容
应用程序
显示软件信息页面。
装置信息
显示装置信息页面。
设定日志
显示设定日志页面。
193-3100
CUKYX
6.5 软件信息
1-100

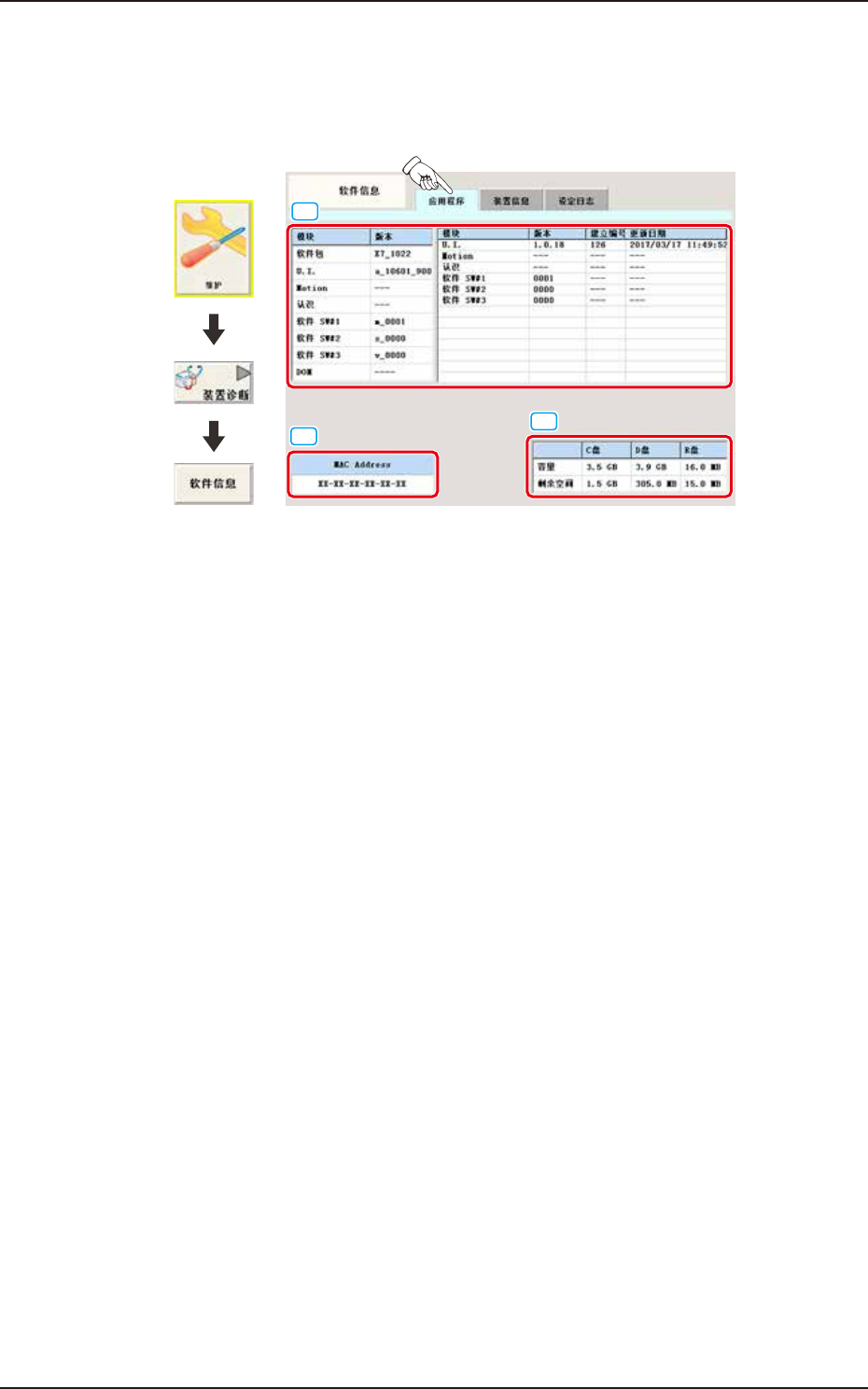

6 .5 .1 应 用 程 序
在“软件信息”界面中选择“应用程序”选项卡，显示如下页面，可以查看
软件信息。
界面展开
[1]
[2]
[3]
F3182-CUKYX-00
[1] 详细显示
显示各模块的软件版本、软件更新时间。
[2] MAC Address
显示 MAC 地址。
[3] 容量、剩余空间
显示 U.I 的各驱动盘的容量、剩余空间。
