193-3100 CUKYX 2.1 装置补正 2-5 2.1.2 线路板搬送水准 在“装置补正”界面中选择“线路板搬送水准”选项卡，显示如下页面。 界面展开 F3204-CUKYX-00 BL1[mm]、BL2[mm]、BR1[mm]、BR2[mm] 本值是为补正对支撑针上下移动时线路板搬送位置定位偏离用的数据。
193-3100
CUKYX
2.1 装置补正
2-4
2.1.1 支撑针上下

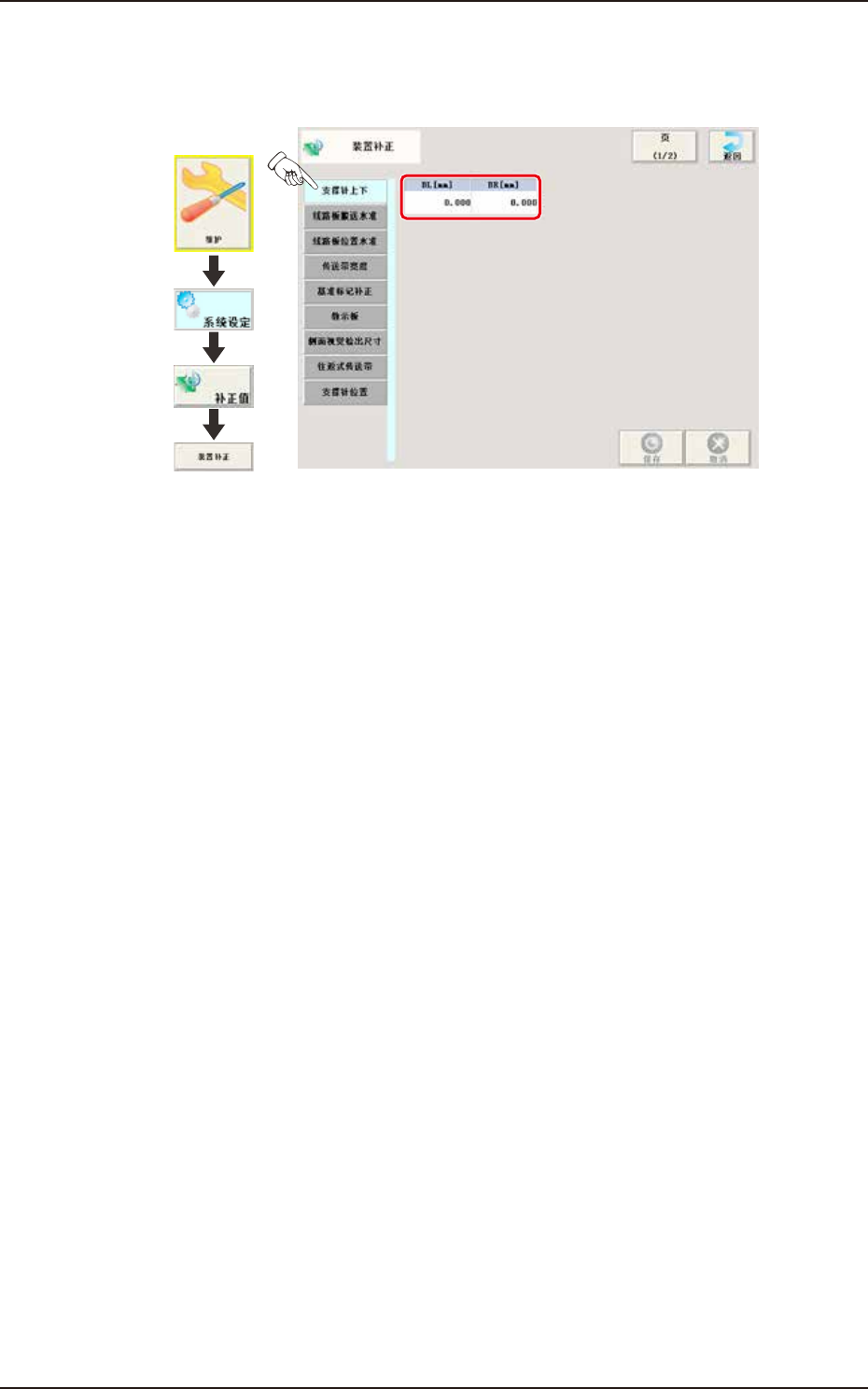

在“装置补正”界面中选择“支撑针上下”选项卡，显示如下页面。
界面展开
F3203-CUKYX-00
BL[mm]、BR[mm]
本值是补正线路板定位运行时进行升降的支撑针上下轴的原点位置用
的补正值。
输入“+”值时，在线路板定位运行时将缩短支撑针的上升行程。
193-3100
CUKYX
2.1 装置补正
2-5
2.1.2 线路板搬送水准
在“装置补正”界面中选择“线路板搬送水准”选项卡，显示如下页面。
界面展开
F3204-CUKYX-00
BL1[mm]、BL2[mm]、BR1[mm]、BR2[mm]
本值是为补正对支撑针上下移动时线路板搬送位置定位偏离用的数据。
193-3100
CUKYX
2.1 装置补正
2-6
2.1.3 线路板位置水准
在“装置补正”界面中选择“线路板位置水准”选项卡，显示如下页面。
界面展开
F3205-CUKYX-00
BL[mm]、BR[mm]
本值是补正对支撑针上下移动时线路板定位偏离用的数据。
