193-3100 CUKYX 2.1 装置补正 2-6 2.1.3 线路板位置水准 在“装置补正”界面中选择“线路板位置水准”选项卡，显示如下页面。 界面展开 F3205-CUKYX-00 BL[mm]、BR[mm] 本值是补正对支撑针上下移动时线路板定位偏离用的数据。
193-3100
CUKYX
2.1 装置补正
2-5
2.1.2 线路板搬送水准
在“装置补正”界面中选择“线路板搬送水准”选项卡，显示如下页面。

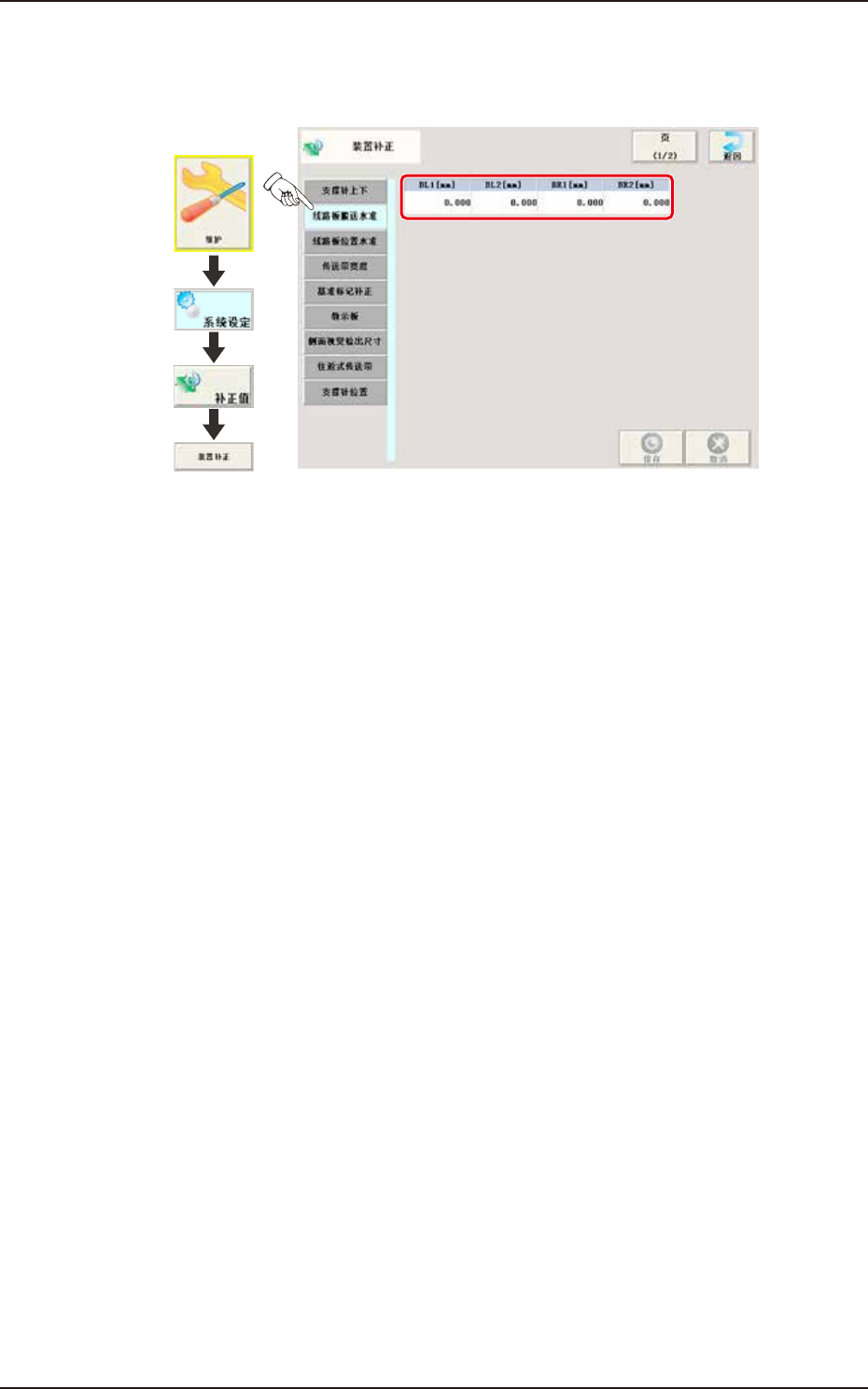

界面展开
F3204-CUKYX-00
BL1[mm]、BL2[mm]、BR1[mm]、BR2[mm]
本值是为补正对支撑针上下移动时线路板搬送位置定位偏离用的数据。
193-3100
CUKYX
2.1 装置补正
2-6
2.1.3 线路板位置水准
在“装置补正”界面中选择“线路板位置水准”选项卡，显示如下页面。
界面展开
F3205-CUKYX-00
BL[mm]、BR[mm]
本值是补正对支撑针上下移动时线路板定位偏离用的数据。
193-3100
CUKYX
2.1 装置补正
2-7
2.1.4 传送宽度
在“装置补正”界面中选择“传送带宽度”选项卡，显示如下页面。

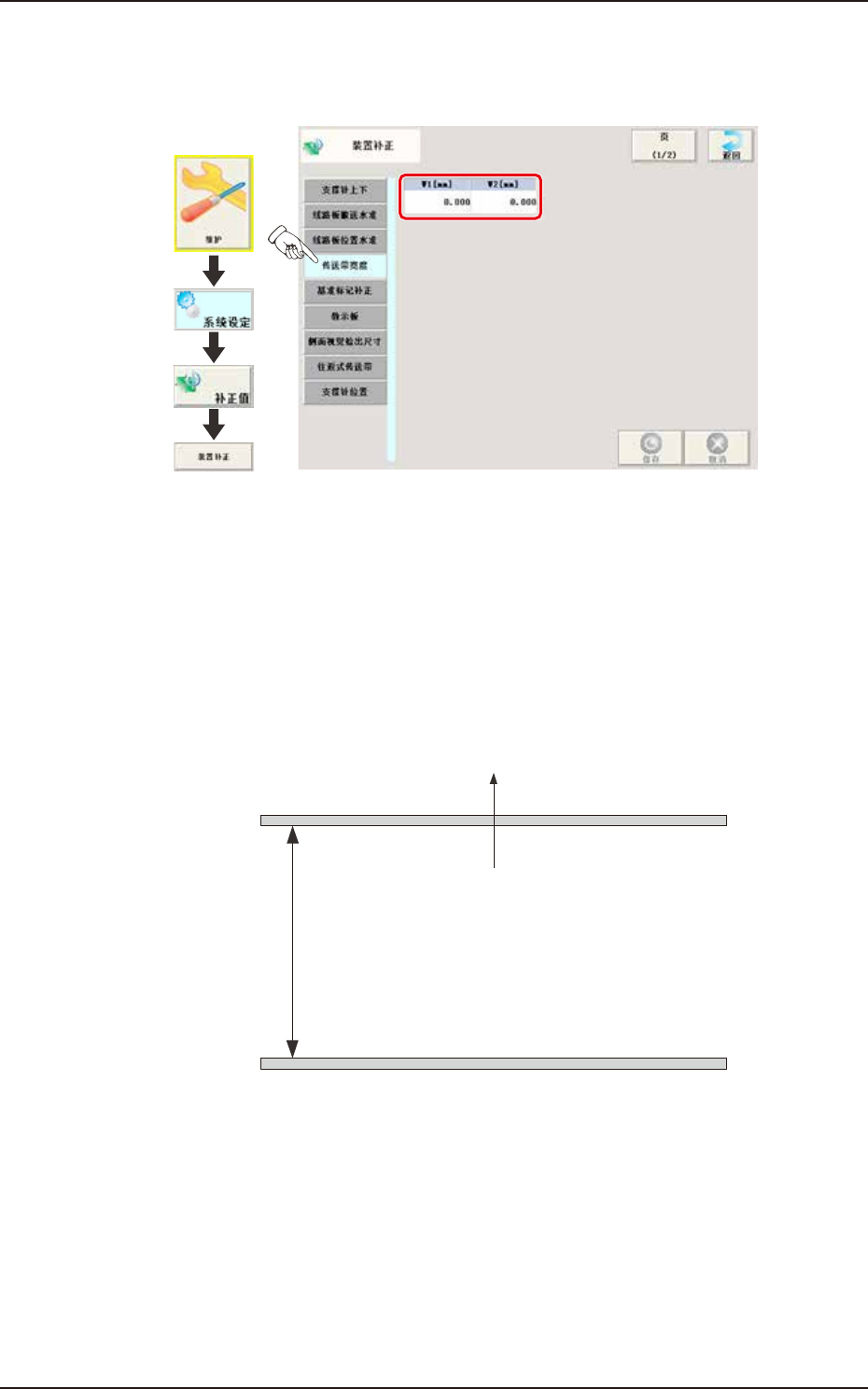

界面展开
F3206-CUKYX-00
W1[mm]、W2[mm]
本值是对准传送宽度的绝对值用的补正值数据。
将传送宽度设定为指定宽度时，测定从固定滑道到可动滑道之间的宽
度，此处输入实测宽度与指定宽度之差。
W1 补正值 : 实测宽度比指定宽度窄时，输入正值。
W2 补正值 : 目前尚未使用。
指定宽度
W1
(+)
(-)
装置前侧
可动滑道
固定滑道
F3207-CUKYX-00
