193-3100
CUKYX
2.1 装置补正
2-12
2.1.9 支撑针位置

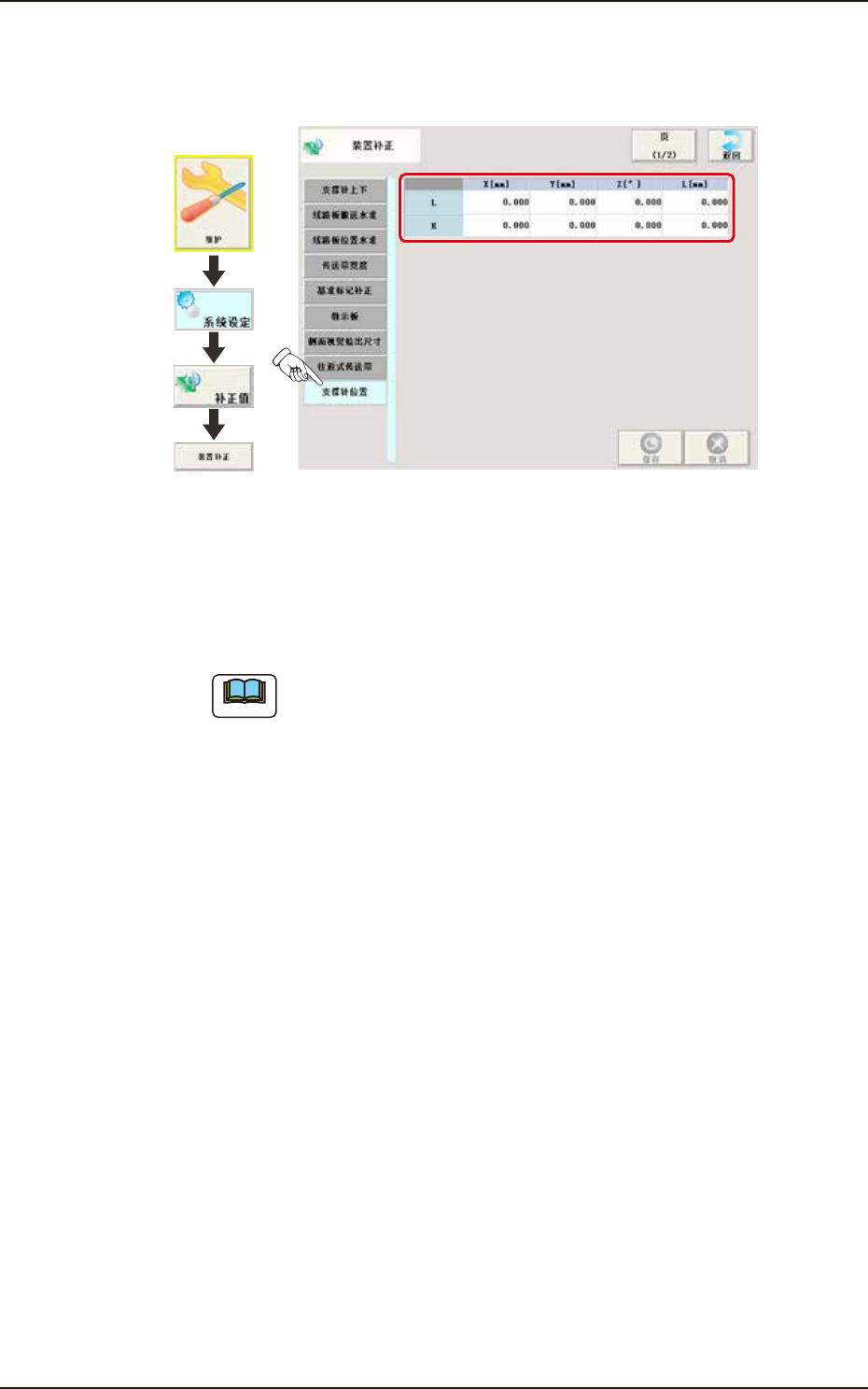

在“装置补正”界面中选择“支撑针位置”选项卡，显示如下页面。
界面展开
F3213-CUKYX-00
L、R
X［mm］、Y［mm］、Z［°］、L［mm］
本值是转换支撑针时进行补正用的补正值数据。
在支撑针教示过程中自动算出。
要 点
进行本教示时，需要使用专用的教示针。
193-3100
CUKYX
2.1 装置补正
2-13
2.1.10 基准标记 - 吸取
要 点
选择的是多功能安装头时，不显示本页面。
在“装置补正”界面中选择“基准标记 - 吸取”选项卡，显示如下页面。
界面展开
[1] [2]
F3214-CUKYX-00
[1] XY 减速率 [ 吸取位置 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对安装头从基准标记向吸取位置移动时安装头 X、Y 相对于 XY 减速率
的偏移量进行补正。
193-3100
CUKYX
2.1 装置补正
2-14
2.1.11 基准标记 - 待机
要 点
选择的是多功能安装头时，不显示本页面。
在“装置补正”界面中选择“基准标记 - 待机”选项卡，显示如下页面。
界面展开
[1] [2]
F3215-CUKYX-00
[1] XY 减速率 [ 识别待机 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对安装头从基准标记向待机位置移动时安装头 X、Y 相对于 XY 减速率
的偏移量进行补正。
