2.4 横梁
2-25

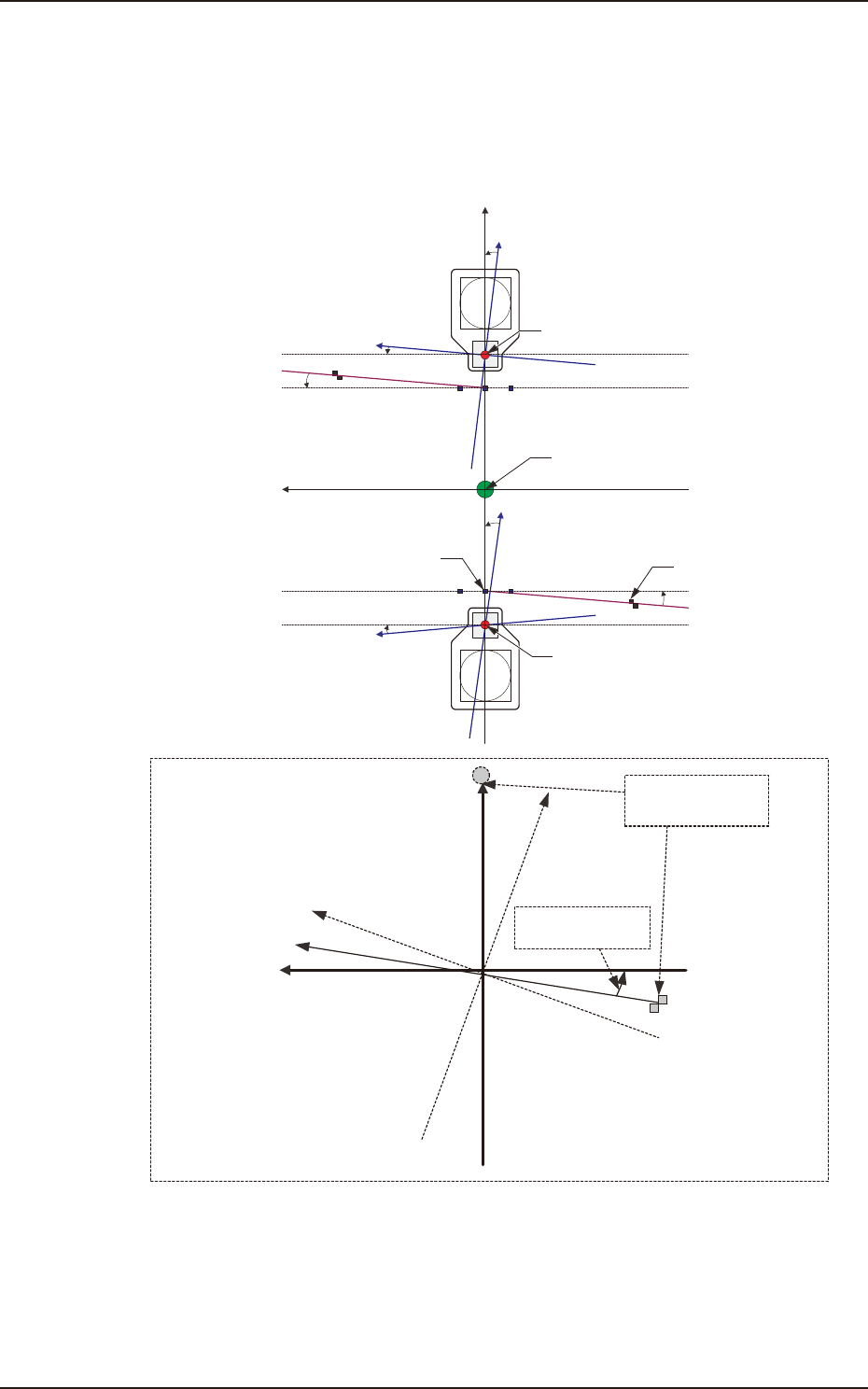

[3] 直交角度 X［°］
直交角度 X 是指装置上标记的 X 方向相对于装置基准坐标系的 X 方向
的角度偏移量。
在装置上确认不易受温度影响的 3 点标记，调整直交角度 X 使横梁 XY
轴正交，以保证贴装精度。
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Xm'
装置基准坐标系
标记坐标系
横梁坐标系
装置上的标记
直交角度X
安装头原点
Pm.装置基准坐标原点
基准标记2
安装头原点
Xm-Ym : 装置基准坐标系
Xb-Yb : 实际横梁坐标系
基准标记1
F3229-CUKYX-00
193-3100
CUKYX
2.4 横梁
2-26
[4] XY 轴原点 1、2
本值是为保持装置组装后的横梁状态 ( 位置 ) 的补正值。
执行动态控制器的 Y 轴原点复位 ( 调整模式 )，使用从动态控制器自动
返回的值。
主动侧
从动侧
原点标记
(原点信号位置)
横梁
横梁
原点复位方向
原点复位方向
Y 轴原点补正值=(+)值
溢位传感器
Y 轴原点补正值=(+)值
原点标记
(原点信号位置)
原点标记
(原点信号位置)
原点标记
(原点信号位置)
溢位传感器
F3230-CUKYX-00
要 点
(a) 该补正值只显示，不能手动输入。
(b)Y 轴原点补正值，是指从从动轴的原点信号位置向原点复位方向
看时主轴的原点信号位置在何处。与原点复位方向一致时为“+”，
与原点复位方向相反时为“-”。
[5] NO DEFINITION
显示自动调整的 Y 轴并列驱动轴 ( 从动轴、主动轴 ) 的原点信号位置
的补正值。
[6] [ 返回 ] 按钮
返回到“补正数据”界面。
[7] [ 适用 ] 按钮
应用输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
193-3100
CUKYX
2.5 安装头
2-27
2.5 安装头
在“补正数据”界面按 [ 安装头 ] 按钮，显示如下界面。
界面展开
[1]
[2]
[3]
[4]
[5]
[6]
F3231-CUKYX-00
[1] 补正值选项卡
显示选中的选项卡页面的补正值数据。
[2] 补正值数据显示部
显示在 [1] 中选中的补正值数据。
[3] 翻页按钮
翻动补正值编辑界面的页面。
[4] [ 返回 ] 按钮
返回到“补正数据”界面。
[5] [ 保存 ] 按钮
保存输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
[6] [ 照相机 1]、[ 照相机 2] 按钮
切换元件识别相机。
