193-3100
CUKYX
2.5 安装头
2-32

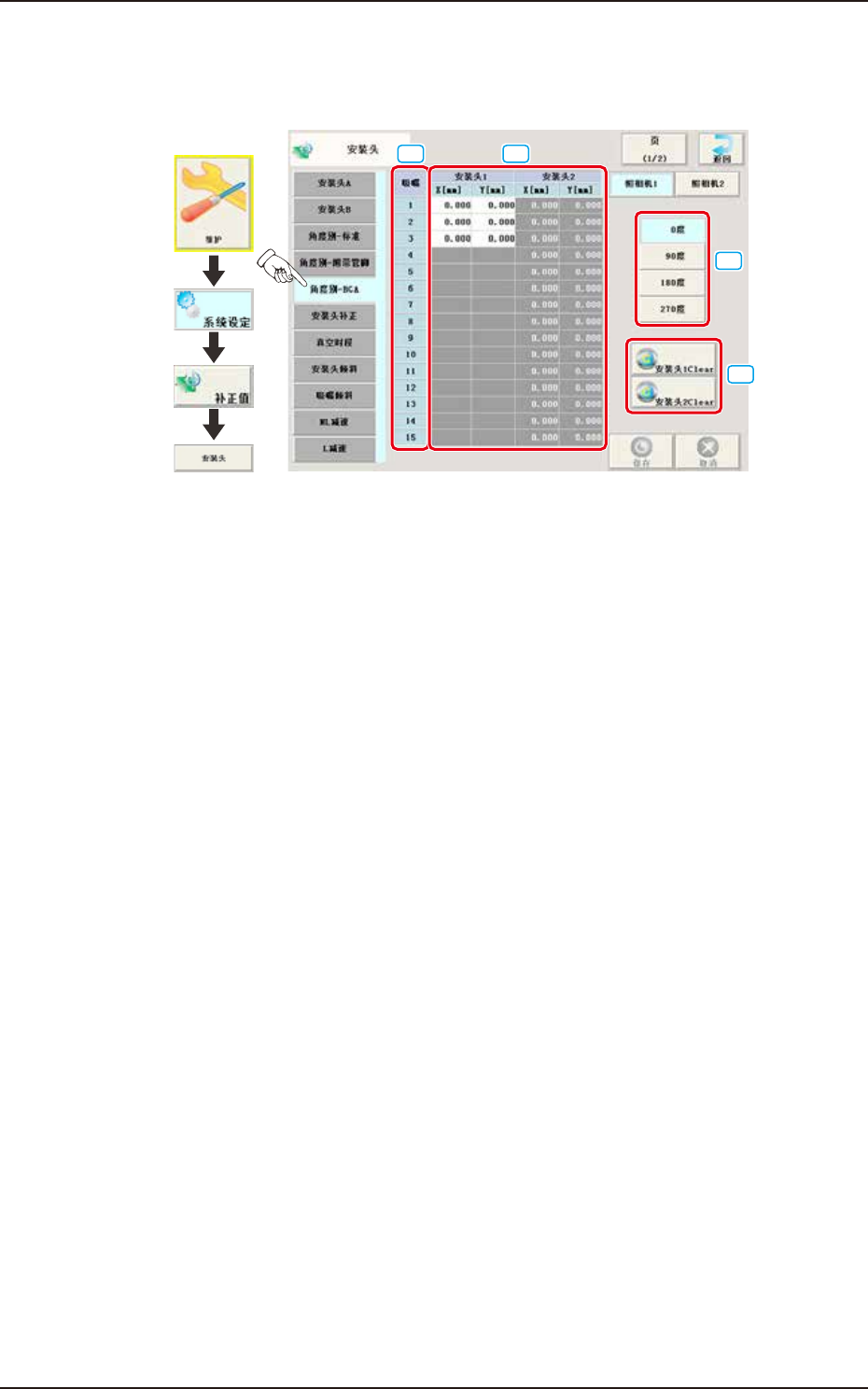

2.5.5 按角度调整 - BGA
在“安装头”界面中选择“角度别 -BGA”选项卡，显示如下选项卡页面。
界面展开
[1] [2]
[3]
[4]
F3236-CUKYX-00
[1] 吸嘴 1 ～ 15
显示各吸嘴编号。
[2] 安装头 1、2
X、Y[mm］
对象元件为不同角度的 BGA 或 CSP 元件时，在计算贴装目的位置时转
换并加上 [2] 中的补正值。
[3] 安装头方向选择按钮
按选择的各角度进行调整。
[4] [ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
193-3100
CUKYX
2.5 安装头
2-33

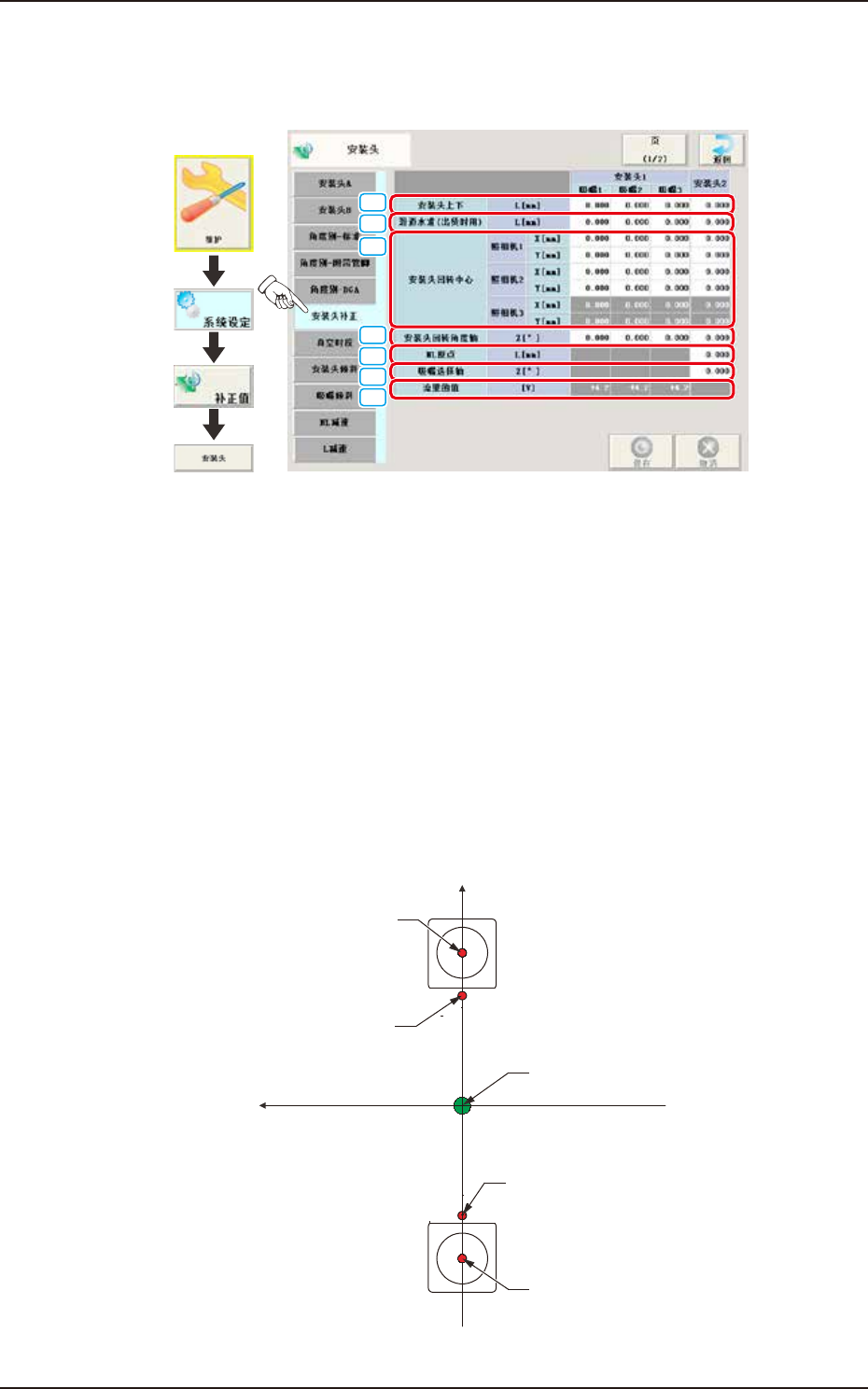

2.5.6 安装头补正
在“安装头”界面中选择“安装头补正”选项卡，显示如下选项卡页面。
界面展开
[1]
[2]
[3]
[4]
[5]
[6]
[7]
F3237-CUKYX-00
[1] 安装头上下
将主吸嘴安装在安装头之后，调整在安装头上下轴、吸嘴上下轴两轴
的复合运行中下降指定的量 ( 各轴的运行量另行商榷 ) 时线路板上面
与吸嘴下面 ( 前端面 ) 的距离相对于设计值的偏移量。
测定值大于设计值时，补正值的符号为“+”。
[2] 滑道水准 ( 出货时用 )
出货时，预先测定好滑道水准，更换了安装头时，进行滑道水准高度
教示，使用此处备份的补正值数据可以算出出货时与更换时之差。
[3] 安装头回转 ( 旋转 ) 中心
调整安装头旋转中心与线路板识别相机中心相对于设计值的偏移。
Xm-Ym:装置基准坐标系
Xm(+)
Ym(+)
安装头旋转中心
线路板识别相机中心
Pm.装置基准坐标原点
线路板识别相机中心
安装头旋转中心
F3238-CUKYX-00
193-3100
CUKYX
2.5 安装头
2-34

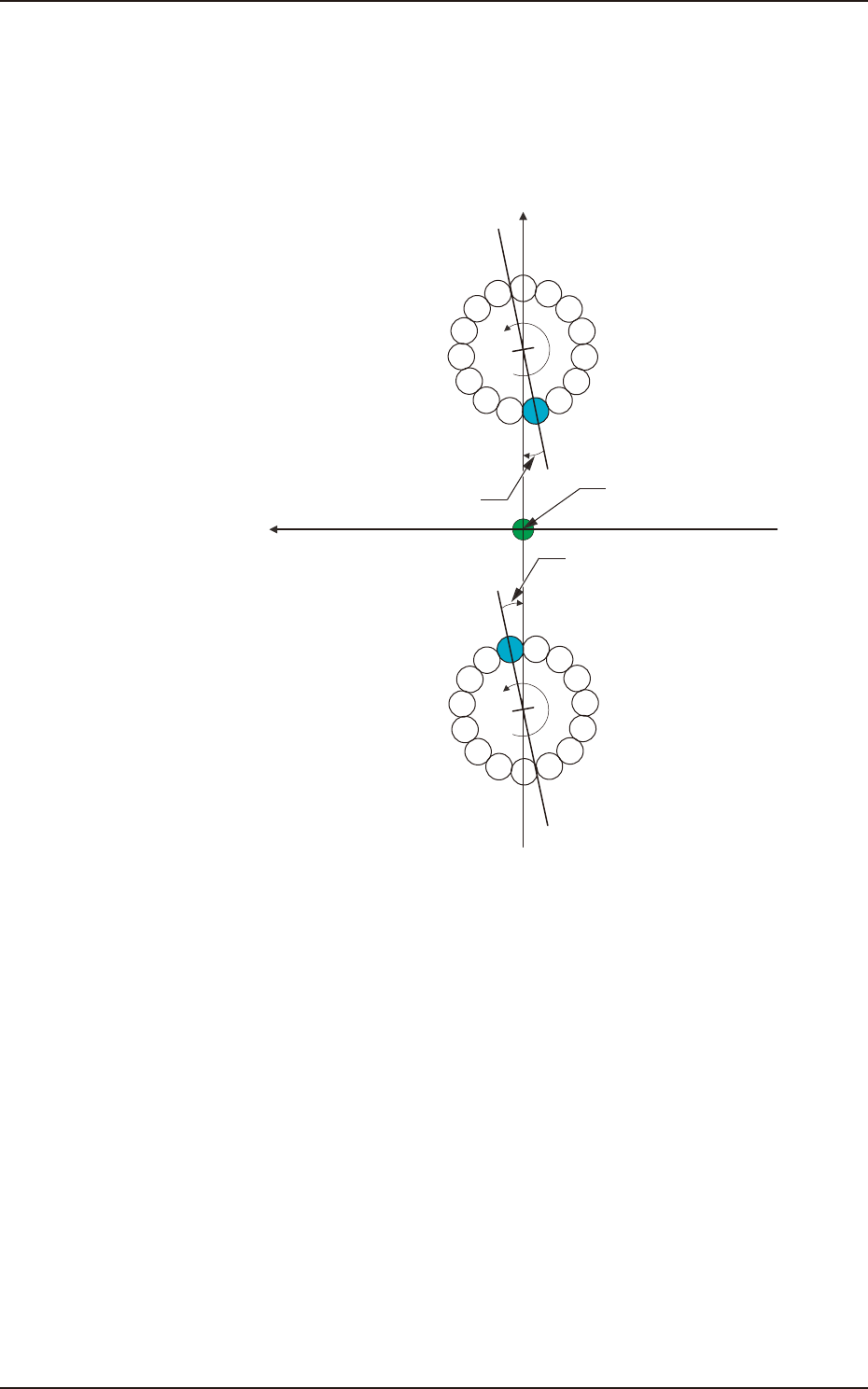

[4] 安装头回转 ( 旋转 ) 角度轴
以装置坐标为基准，调整安装头旋转轴 Z 相位置的吸嘴 1 与吸嘴 8、9
之间的连接线的角度偏移。
以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 与吸嘴
8、9 之间的连接线向顺时针方向倾斜时，补正值数据的符号为“+”。
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
DD马达 Z相停止位置
DD马达 Z相停止位置
DD (+)
DD (+)
安装头旋转角度补正值
安装头旋转角度补正值
Pm.装置基准坐标原点
F3239-CUKYX-00
[5] NL 原点
本值是 NL 轴旋转时补正吸嘴上下机构与吸嘴轴偏移用的补正值数据。
[6] 吸嘴选择轴
调整安装头旋转轴与吸嘴选择轴的角度偏移。
[7] 流量函 ( 阈 ) 值
本值是使用多功能安装头的流量传感器判别有无元件用的数据。
