193-3100 CUKYX 2.5 安装头 2-39 2.5.11 各吸嘴安装头旋转中心 在“安装头”界面中旋转“吸嘴别安装头回转中心”选项卡， 打开如下页面。 对各吸嘴安装头旋转中心的偏移进行补正。 界面展开 F3290-CUKYX-00
193-3100
CUKYX
2.5 安装头
2-38

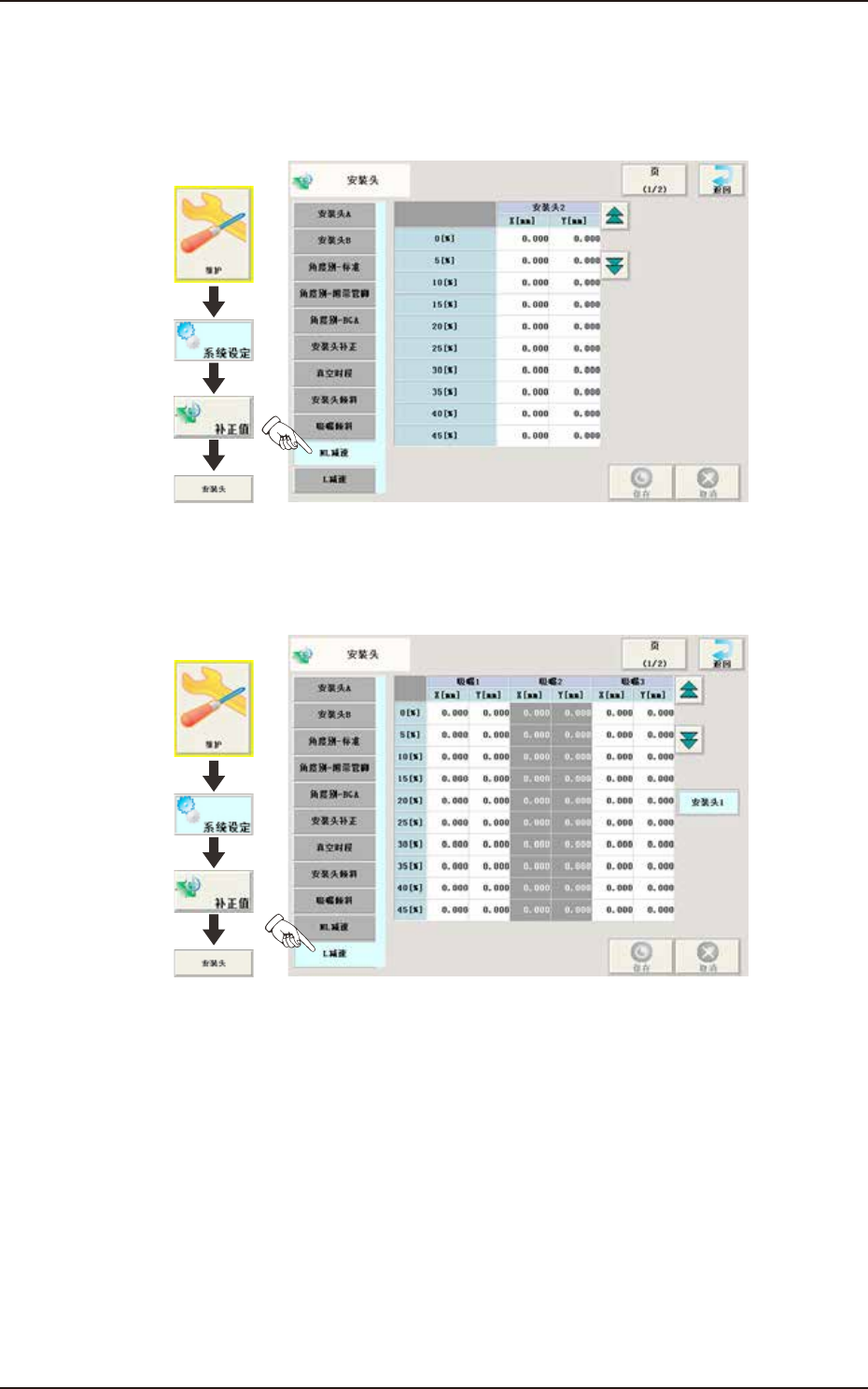

2.5.10 NL 减速、L 减速
装配了高速安装头时，“安装头”界面中将会显示“NL 减速”选项卡，选择
该选项卡，显示如下页面。对 NL 轴减速时所发生的 X、Y 偏移进行补正。
界面展开
F3244-CUKYX-00
装配了多功能安装头时，“安装头”界面中将会显示“L 减速”选项卡，选
择该选项卡，显示如下页面。对 L 轴减速时所发生的 X、Y 偏移进行补正。
界面展开
F3245-CUKYX-00
193-3100
CUKYX
2.5 安装头
2-39

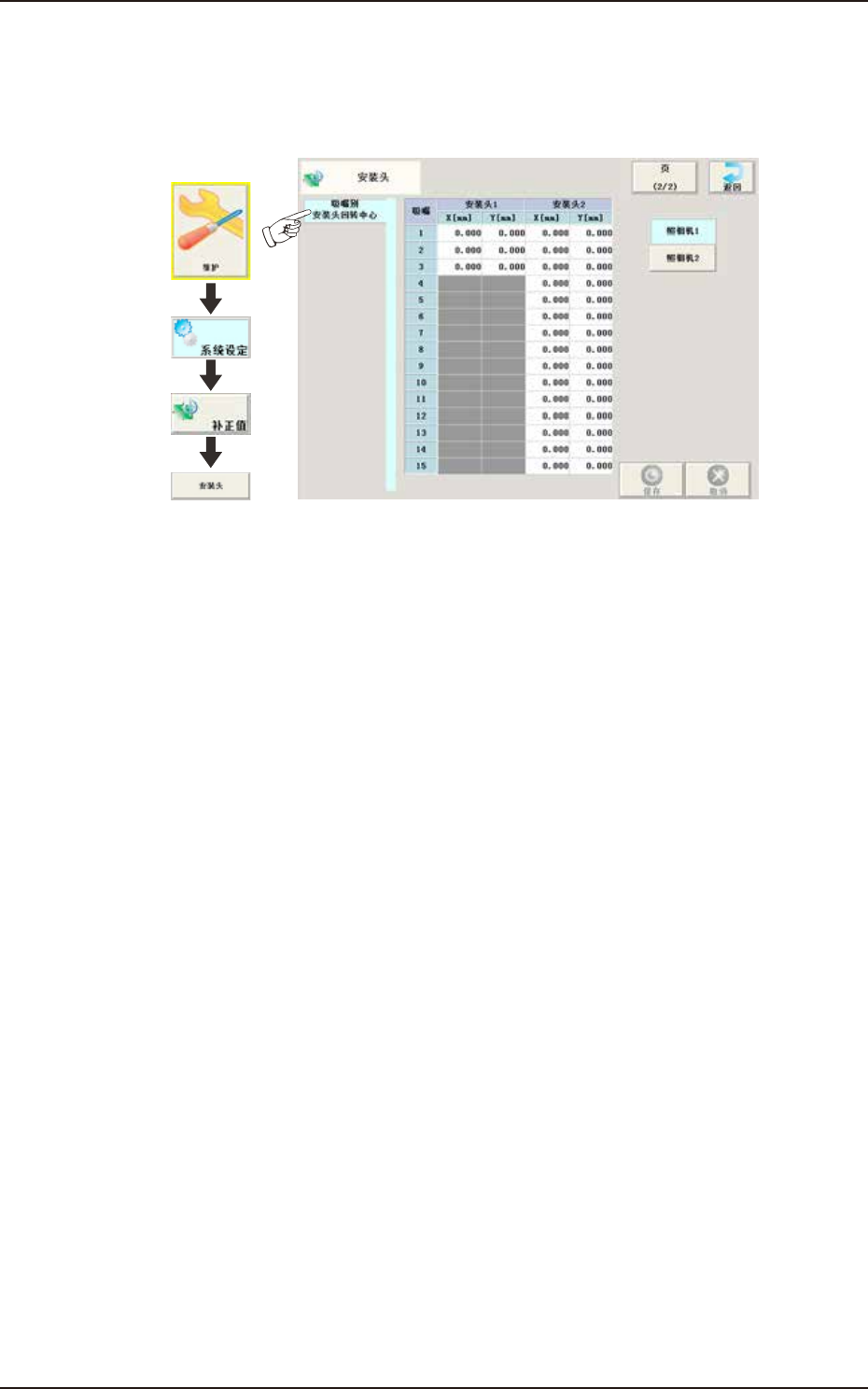

2.5.11 各吸嘴安装头旋转中心
在“安装头”界面中旋转“吸嘴别安装头回转中心”选项卡，打开如下页面。
对各吸嘴安装头旋转中心的偏移进行补正。
界面展开
F3290-CUKYX-00
193-3100
CUKYX
2.6 吸嘴
2-40

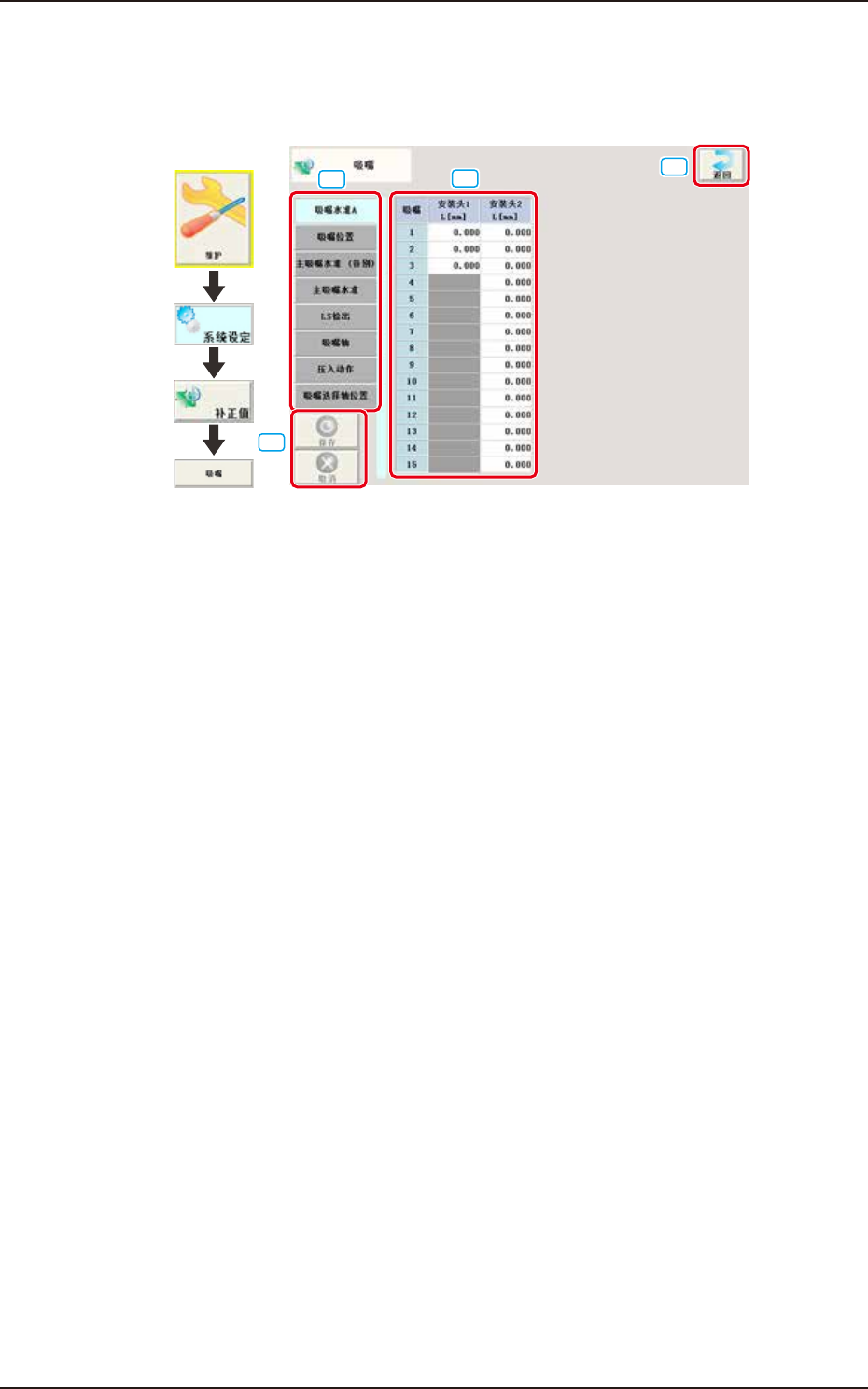

2.6 吸嘴
在“补正数据”界面按 [ 吸嘴 ] 按钮，显示如下界面。
界面展开
[1]
[2]
[4]
[3]
F3246-CUKYX-00
[1] 补正值选项卡
显示选中的选项卡页面的补正值数据。
[2] 补正值数据显示部
显示在 [1] 中选中的补正值数据。
[3] [ 返回 ] 按钮
返回到“补正数据”界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
