193-3100 CUKYX 2.6 吸嘴 2-47 2.6.7 压入动作 在“吸嘴”界面中选择“压入动作”选项卡，显示如下页面。 界面展开 [1] [2] F3254-CUKYX-00 [1] 吸嘴 显示各吸嘴编号。 [2] 安装头 1、安装头 2 压入水准 [mm] 因更换安装头的零件等引起的零件组装位置偏移时进行补正。 负值时作用范围窄，正值时作用范围广。 负重控制 [%] 显示限制负荷的设定负荷补正数据。
193-3100
CUKYX
2.6 吸嘴
2-46
2.6.6 吸嘴轴
在“吸嘴”界面中选择“吸嘴轴”选项卡，显示如下页面。
界面展开
[1]
[2]
F3253-CUKYX-00
[1] 吸嘴
显示各吸嘴编号。
[2] 安装头 1、安装头 2
X、Y[mm]、Z[° ]
本值是更换吸嘴用的补正值数据。
它是安装在安装头上的专用吸嘴的下面 ( 前端面 ) 水准补正值数据。
用元件识别相机测定各吸嘴下面水准，补正与相机之间的差。
193-3100
CUKYX
2.6 吸嘴
2-47

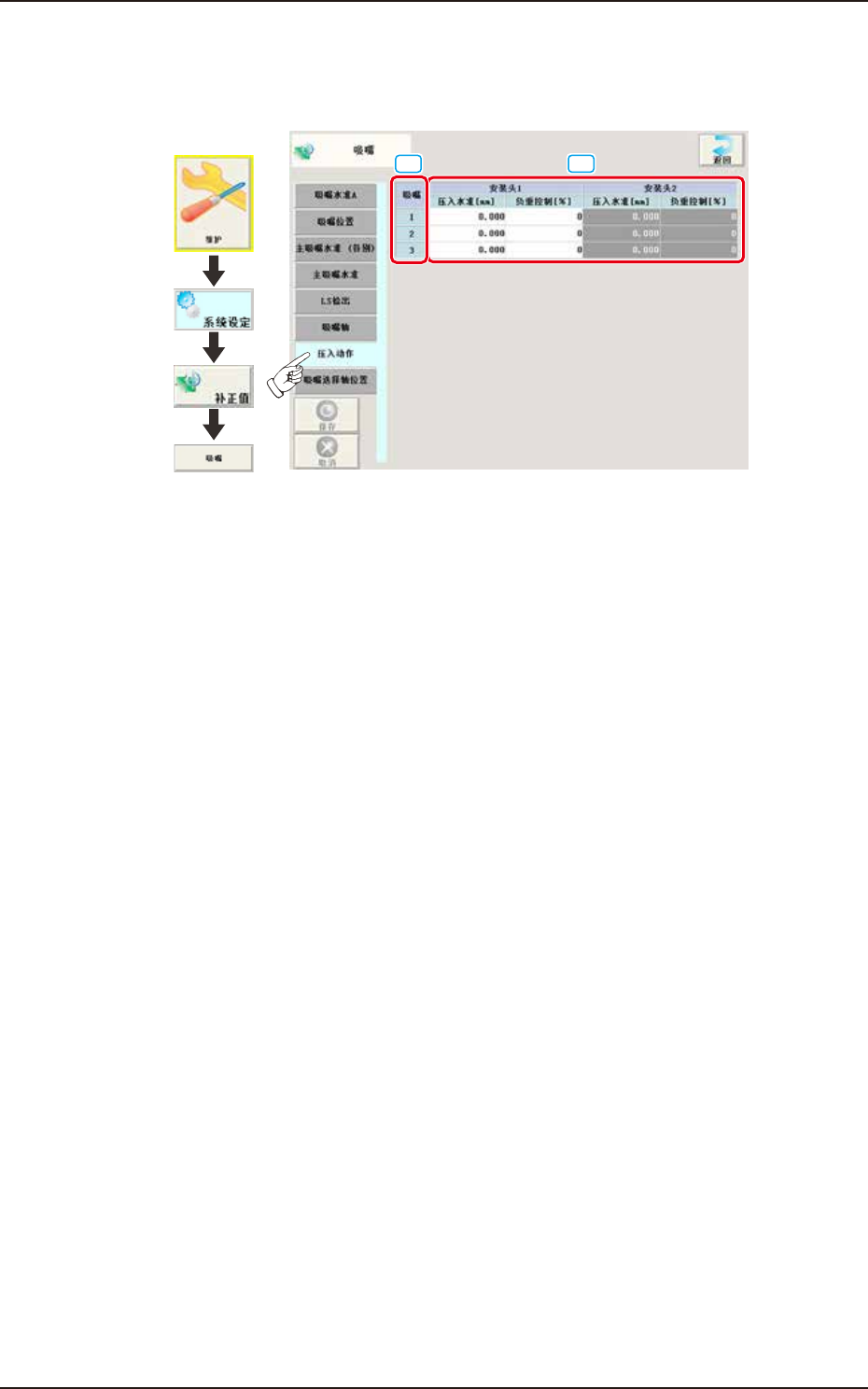

2.6.7 压入动作
在“吸嘴”界面中选择“压入动作”选项卡，显示如下页面。
界面展开
[1]
[2]
F3254-CUKYX-00
[1] 吸嘴
显示各吸嘴编号。
[2] 安装头 1、安装头 2
压入水准 [mm]
因更换安装头的零件等引起的零件组装位置偏移时进行补正。
负值时作用范围窄，正值时作用范围广。
负重控制 [%]
显示限制负荷的设定负荷补正数据。
193-3100
CUKYX
2.6 吸嘴
2-48

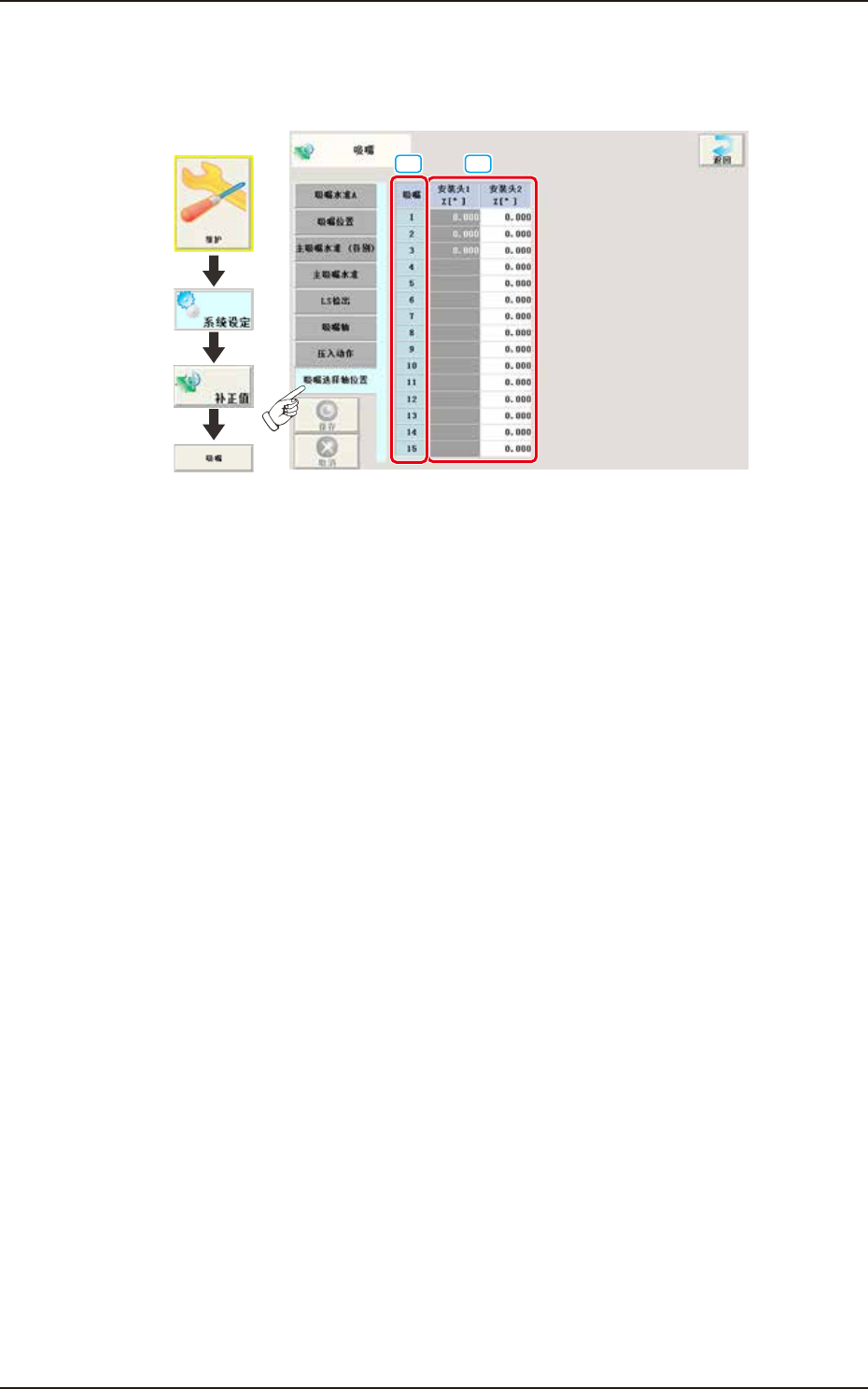

2.6.8 吸嘴选择轴位置
在“吸嘴”界面中选择“吸嘴选择轴位置”选项卡，显示如下选项卡页面。
界面展开
[1]
[2]
F3255-CUKYX-00
[1] 吸嘴
显示各吸嘴编号。
[2] 安装头 1、2
Z[° ]
本值是补正吸嘴选择轴与吸嘴之间位置关系的补正值数据。
