2.7 吸嘴贮备器
2-49
2.7 吸嘴贮备器
在“补正数据”界面按 [ 吸嘴贮备器 ] 按钮，显示如下界面。

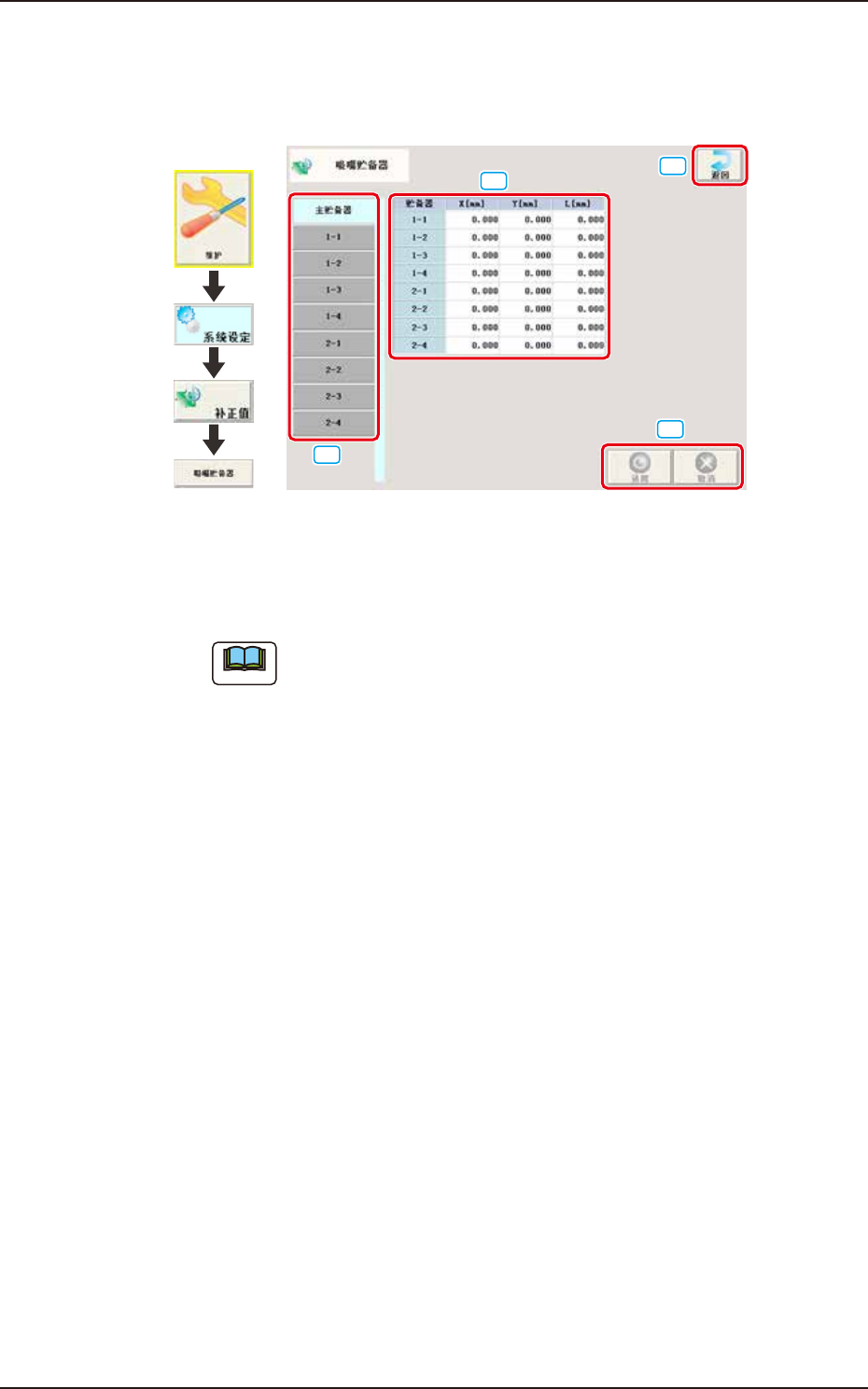

界面展开
[1]
[2]
[3]
[4]
F3256-CUKYX-00
[1] 补正值选项卡
显示选中的选项卡页面的补正值数据。
要 点
“主贮备器”选项卡页面显示在“1-1”〜“1-4”、“2-1”〜“2-4”
选项卡页面中的设定内容。
[2] 补正值数据显示部
显示在 [1] 中选中的补正值数据。
[3] [ 返回 ] 按钮
返回到“补正数据”界面。
[4] [ 适用 ] 按钮
应用输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
193-3100
CUKYX
2.7 吸嘴贮备器
2-50
2.7.1 1-1
〜
1-4、2-1
〜
2-4

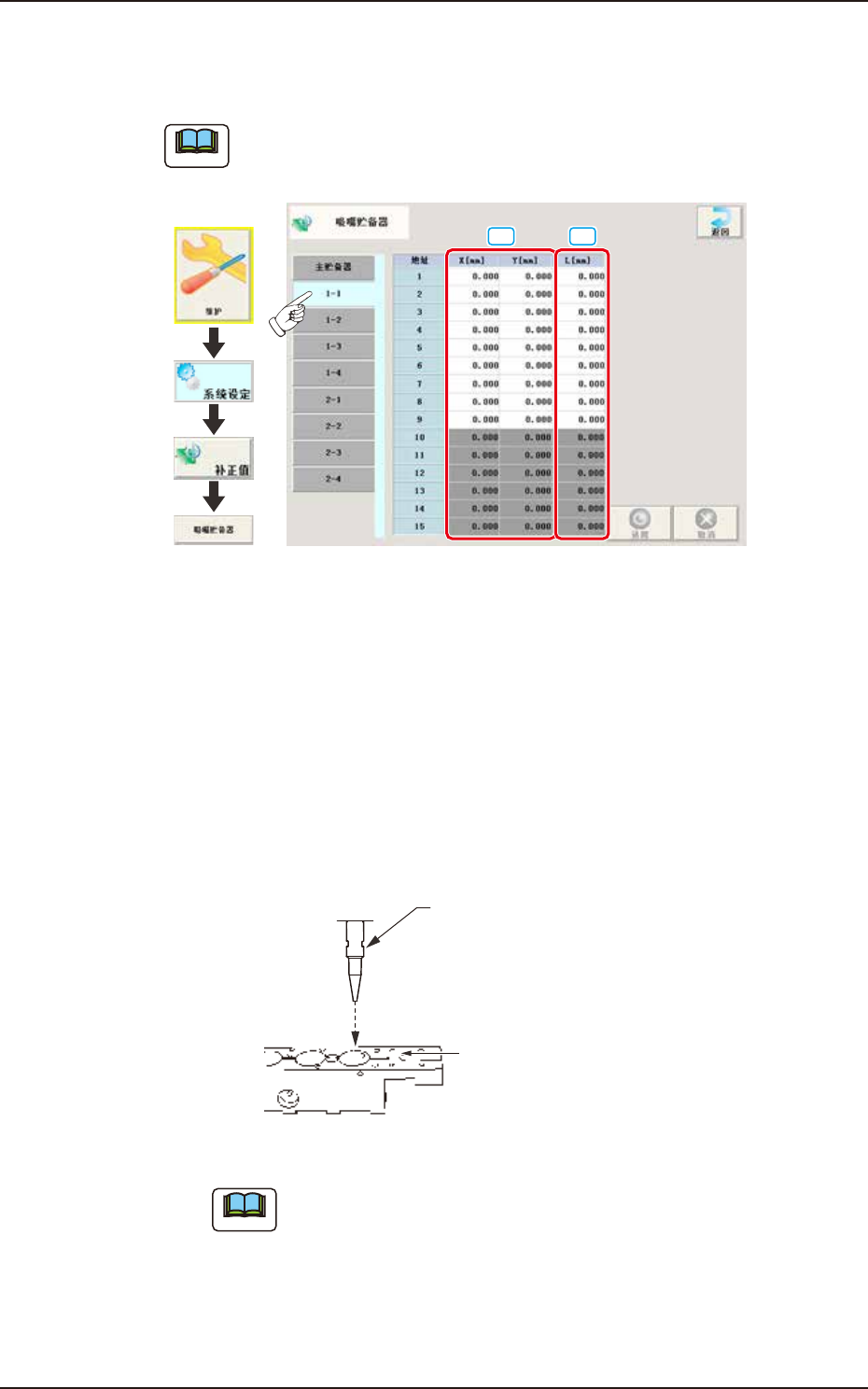

在“吸嘴贮备器”界面中选择“1-1”选项卡，显示如下选项卡页面。
要 点
(a)“1-2”到“2-4”选项卡也显示相同的页面。
(b) 页面的显示随选择的选配单元而有所不同。
界面展开
[1]
[2]
F3257-CUKYX-00
[1] X、Y[mm]
本值是调整吸嘴更换位置相对于从线路板定位基准 XY 坐标 ( 装置基准
XY 坐标 : 原点 P0) 看到的吸嘴贮备器单元位置的设计尺寸的偏移量的
补正值，将装置基准 XY 坐标系设定为基准。
将补正值设定为“+”值时，吸嘴更换位置向 X(+)、Y(+) 方向补正。
[2] L[mm]
将补正值设定为“+”值时，吸嘴更换位置 ( 高度 ) 向 L(+) 方向补正 ( 增
加下降行程 )。
吸嘴
吸嘴装入高度
(吸嘴贮备器顶面)
L(+)
F3258-CUKYX-00
要 点
L 只有“主贮备器”选项卡的值才有效。
193-3100
CUKYX
2.8 线路板识别
2-51
2.8 线路板识别
在“补正数据”界面按 [ 线路板认识 ( 识别 )] 按钮，显示如下界面。
界面展开
[1]
[2]
[3]
[4]
F3259-CUKYX-00
各相机需设定下述补正值。
[1] 线路板认识 ( 识别 ) 照相机
调整线路板识别相机水平方向的倾斜度。
Z( 角度 )[° ]
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的线路板识别相机扫描坐标的
角度偏移。
以装置基准 XY 坐标系为基准，线路板识别相机扫描坐标向逆时针方向
倾斜时，补正值数据的符号为“+”。
Xm(+)
Ym(+)
Yc(+)
Xc(+)
Yc(+)
Xc(+)
线路板识别照相机角度
Xm-Ym : 装置基准坐标系
Xc-Yc : 线路板识别坐标系
线路板识别照相机角度
Pm.装置基准坐标原点
F3260-CUKYX-00
