CUKYX-193-3100_G5S2.pdf - 第222页
193-3100 CUKYX 3.1 运行参数设定 2-64 ■ 设定 1 [1] [2] [3] [4] [5] [6] [7] [8] F3273-CUKYX-00 [1] 吸着位置補正追従感度 ( 吸取位置补正追踪灵敏度 ) 集 計 数(合 计 数) [回(次) ] 设定更新时的合计抽样数。 系数 X [%] 设定 X 方向偏移量平均值的反馈系数。 设定值 : 10 ～ 90 系数 Y [%] 设定 Y 方向偏移量平均值的反馈系数…
193-3100
CUKYX
3.1 运行参数设定
2-63
3.1 运行参数设定

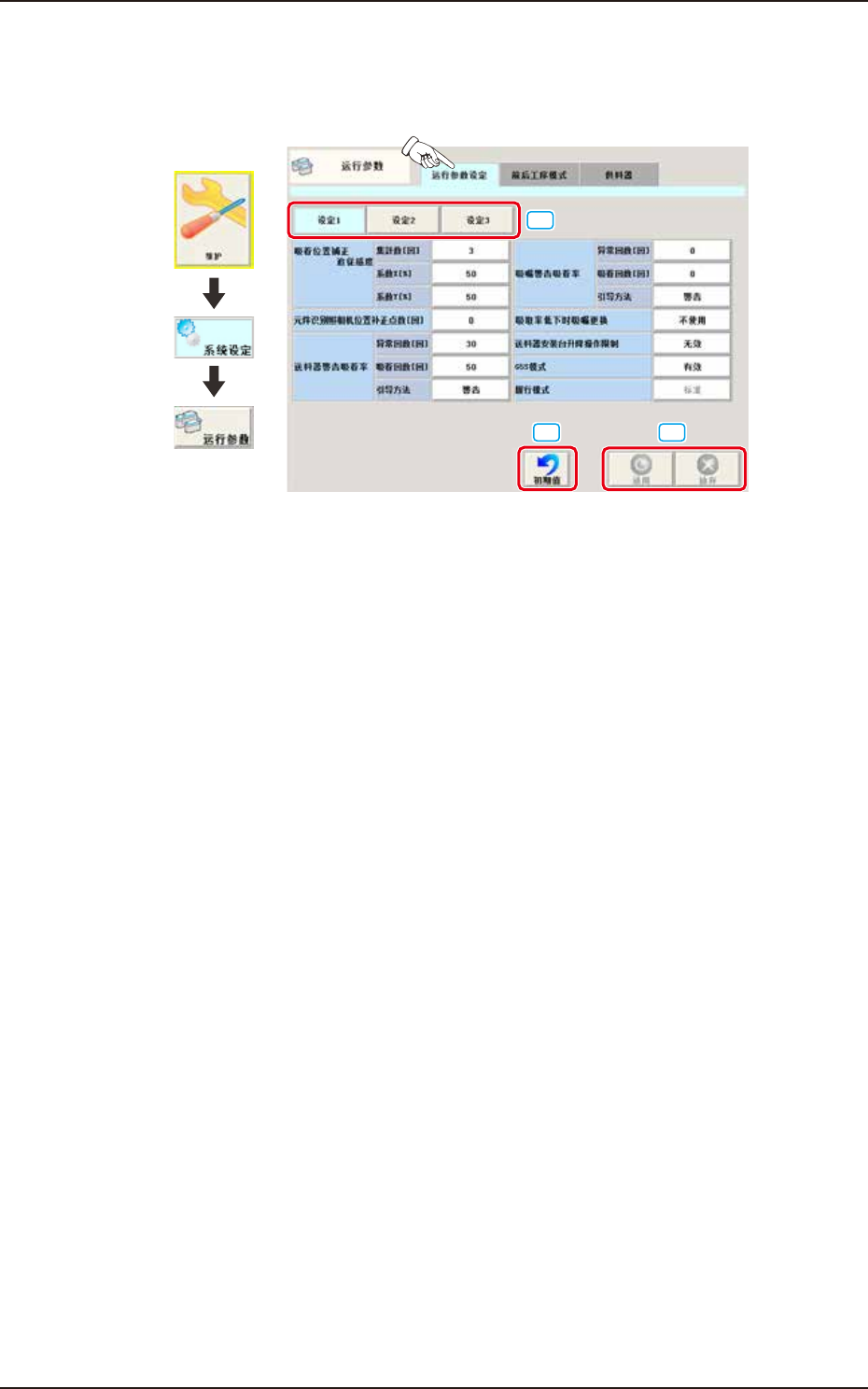

在“运行参数”界面中选择“运行参数设定”选项卡，显示如下页面。
界面展开
[1]
[2] [3]
F3272-CUKYX-00
[1] 设定切换按钮
按 [ 设定 1]、[ 设定 2]、[ 设定 3] 按钮，切换设定页面。
[2] [ 初期值 ] 按钮
使设定值返回初始值。
[3] [ 适用 ] 按钮
应用输入的数据。
[放弃(取消)]按钮
取消输入的数据，恢复保存的数据。
193-3100
CUKYX
3.1 运行参数设定
2-64
■ 设定 1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
F3273-CUKYX-00
[1] 吸着位置補正追従感度 ( 吸取位置补正追踪灵敏度 )
集計数(合计数)[回(次)]
设定更新时的合计抽样数。
系数 X [%]
设定 X 方向偏移量平均值的反馈系数。
设定值 : 10 ～ 90
系数 Y [%]
设定 Y 方向偏移量平均值的反馈系数。
设定值 : 10 ～ 90
[2] 元件识别照相机位置补正点数 [ 回 ( 次 )]
按数值栏，显示数字键输入界面，输入下列数值。
“0” : 不进行各贴装点数的自动补正。
“1”～“9999” : 按指定的各贴装点数进行补正。
要 点
(a) 设定为“1”〜“9999”时，在线路板被传入线路板定位部之后的
元件识别动作之前，自动进行补正动作。
(b)在生产线路板上进行贴装的各横梁的贴装点数比此处的设定数少
时，在贴装过程中不进行补正动作。
此外，间隔监视用内部计数器会清除前次记忆的线路板定位时的
补正动作，因此不会进行横跨多张线路板的贴装点数补正动作。
193-3100
CUKYX
3.1 运行参数设定
2-65
[3] 送料器警告吸着 ( 吸取 ) 率
异常回数 [ 回 ( 次 )]、吸着回数 [ 回 ( 次 )]
本值是为警告在生产运行过程中吸取率降低的带式送料器的 Fdr No. 用
的设定数据。
吸取次数数据达到设定次数时，异常次数数据会被清除。
吸取次数数据达到设定次数之前异常次数数据达到异常次数设定值时，
作为装置信息显示警告。
要 点
按各 FdrNo. 进行管理，但送料器警告吸取率的设定值会反映到所有
送料器。
引导方法
吸取次数达到设定次数之前异常次数数据达到异常次数设定值时，选
择是作为装置信息显示“警告”，还是“停止 ( 周期停止 )”生产运行，
还是“暂停”。
要 点
吸取次数的设定为“0”，异常次数的设定也为“0”或异常次数超过
吸取次数时，不显示警告导引。
[4] 吸嘴警告吸着 ( 吸取 ) 率
异常回数 [ 回 ( 次 )]、吸着回数 [ 回 ( 次 )]
本值是为警告在生产运行过程中吸取率降低的吸嘴编号用的设定数据。
吸取次数数据达到设定次数时，异常次数数据会被清除。
吸取次数数据达到设定次数之前异常次数数据达到异常次数设定值时，
自动跳过吸嘴，该意向作为装置信息显示。
要 点
按各个吸嘴 ID 进行管理，但吸嘴警告吸取率的设定值会反映到所有
吸嘴。
引导方法
吸取次数达到设定次数之前异常次数数据达到异常次数设定值时，选
择是作为装置信息显示“警告”，还是“停止 ( 周期停止 )”生产运行，
还是“暂停”。
要 点
吸取次数的设定为“0”，异常次数的设定也为“0”或异常次数超过
吸取次数时，不显示警告导引。
[5] 吸取率低下时吸嘴更换
选择在生产运行过程中吸取率降低时是否使用自动更换贮备器内的备
用吸嘴。
要 点
(a) 只有高速吸嘴才能自动更换。
(b)需要在贮备器内准备备用的吸嘴。
