193-3100
CUKYX
4.2 侧面视觉相机
1-18

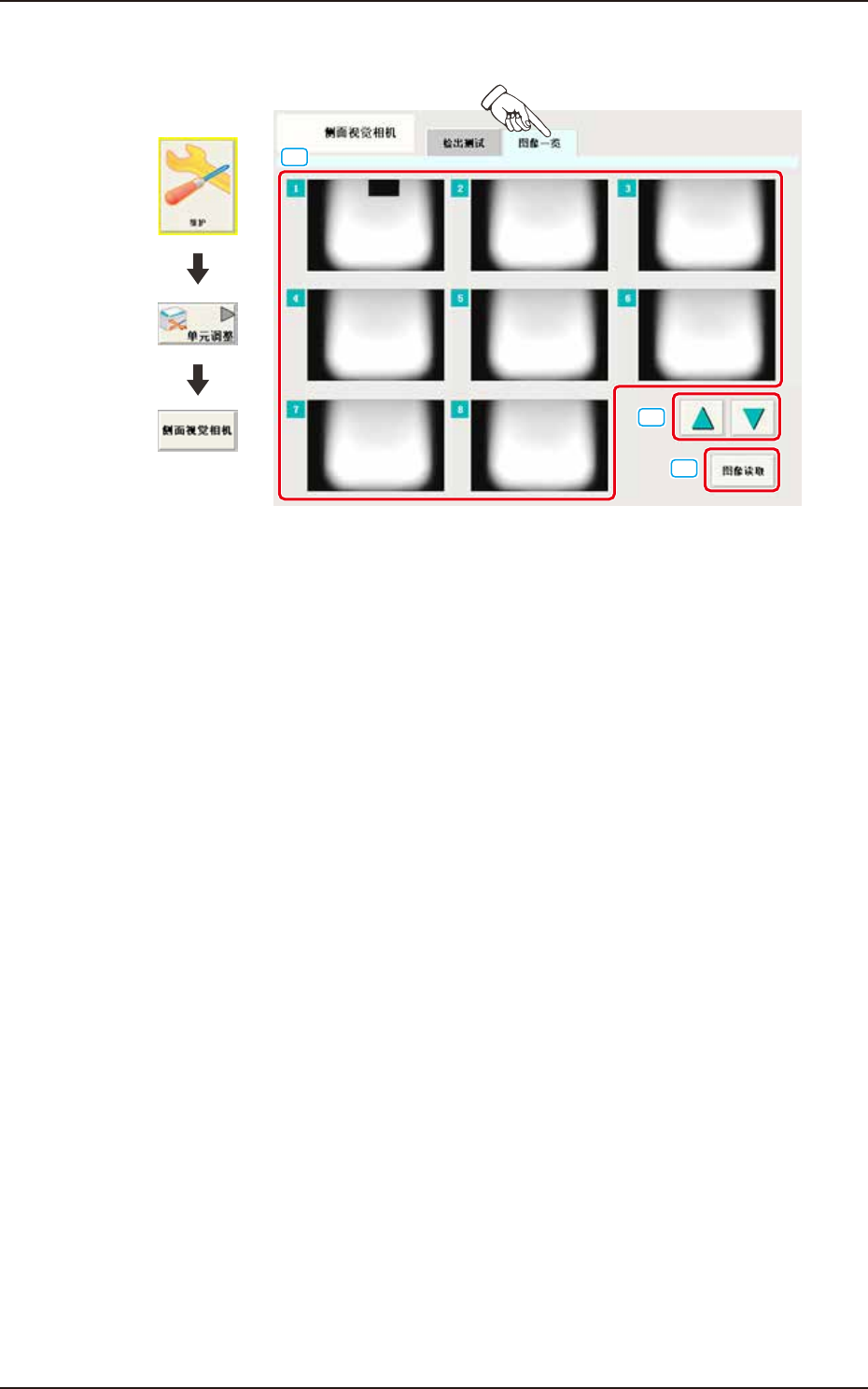

4.2.2 图像一览
界面展开
[1]
[2]
[3]
F3117-CUKYX-00
[1] 图像显示部
显示检查测试之后各吸嘴的图像。
[2] 滚动按钮
向上或向下滚动显示图像。
[3] [ 图像读取 ] 按钮
使检查测试之后的图像显示在“[1] 图像显示部”中。
193-3100
CUKYX
4.3 传送带
1-19
4.3 传送带
在“传送带”界面中进行一次性调整传送宽度、手动调整传送宽度的操作。
界面展开
F3118-CUKYX-00
“传送带”界面中有下列 2 个选项卡，选择各选项卡，显示对应的选项卡页面。
选项卡 内容
传送带
显示传送部操作界面。
线路板制动器
显示线路板制动器的操作界面。
193-3100
CUKYX
4.3 传送带
1-20
4.3.1 传送带
界面展开
[1]
[2]
[3]
F3119-CUKYX-00
[1] 传送部显示部
显示传送部。
[2] 控制开关
控制开关中有下列 3 个调整传送宽度用的按钮。
被按下的按钮，背景颜色变为绿色。
[ 目标位置移动 ] 按钮
按“[3] 传送部设定按钮”设定“目标宽度”、“余量”、“基准位置”之后，
按此按钮，并在 10 秒钟之内按操作台的 [START] 按钮，传送轨将移动
到目标位置。
[ 原点复位 ] 按钮
按此按钮，并在 10 秒钟之内按操作台的 [START] 按钮，传送轨返回原点。
[ 线路板定位检出传感器教示 ] 按钮
根据当前的传送宽度，进行线路板定位检出传感器的教示。
要 点
传送轨上有线路板时，无法进行正确的教示。
请确认传送轨上没有线路板之后，再按此按钮进行教示。
