193-3100
CUKYX
4.3 传送带
1-21
[3] 传送部设定按钮
移动到目标位置时，用下列按钮，设定传送宽度的调整值。
[ 目标宽度 ] 按钮
按此按钮，显示“目标宽度”输入界面。
输入数值，按 [ 设定 ] 按钮，设定目标值。
[余量]按钮
按此按钮，显示“余量”输入界面。
为使传送宽度比线路板程序中设定的线路板尺寸稍宽，需设定留余量。
因此，实际的传送宽度应为“线路板尺寸 ( 目标宽度 )” + “余量 ( 建
议值 : 0.5mm)”。
输入数值，按 [ 设定 ] 按钮，设定余量。
[ 基准位置 ] 按钮
按此按钮，显示“基准位置”输入界面。
设定基准位置调整数据。输入数值，按 [ 设定 ] 按钮，基准位置被设定。
■ 传送宽度的手动调整
请按照下列步骤进行手动调整传送宽度。
步 骤
(1) 按“传送部设定按钮”的 [ 目标宽度 ]、[ 余量 ]、[ 基准位置 ]
按钮，在显示的各界面中输入数据。
(2) 按 [ 目标位置移动 ] 按钮，并在 10 秒钟之内按操作台的 [START]
按钮。
( 传送宽度调整到“目标宽度” + “余量”位置。)
193-3100
CUKYX
4.3 传送带
1-22

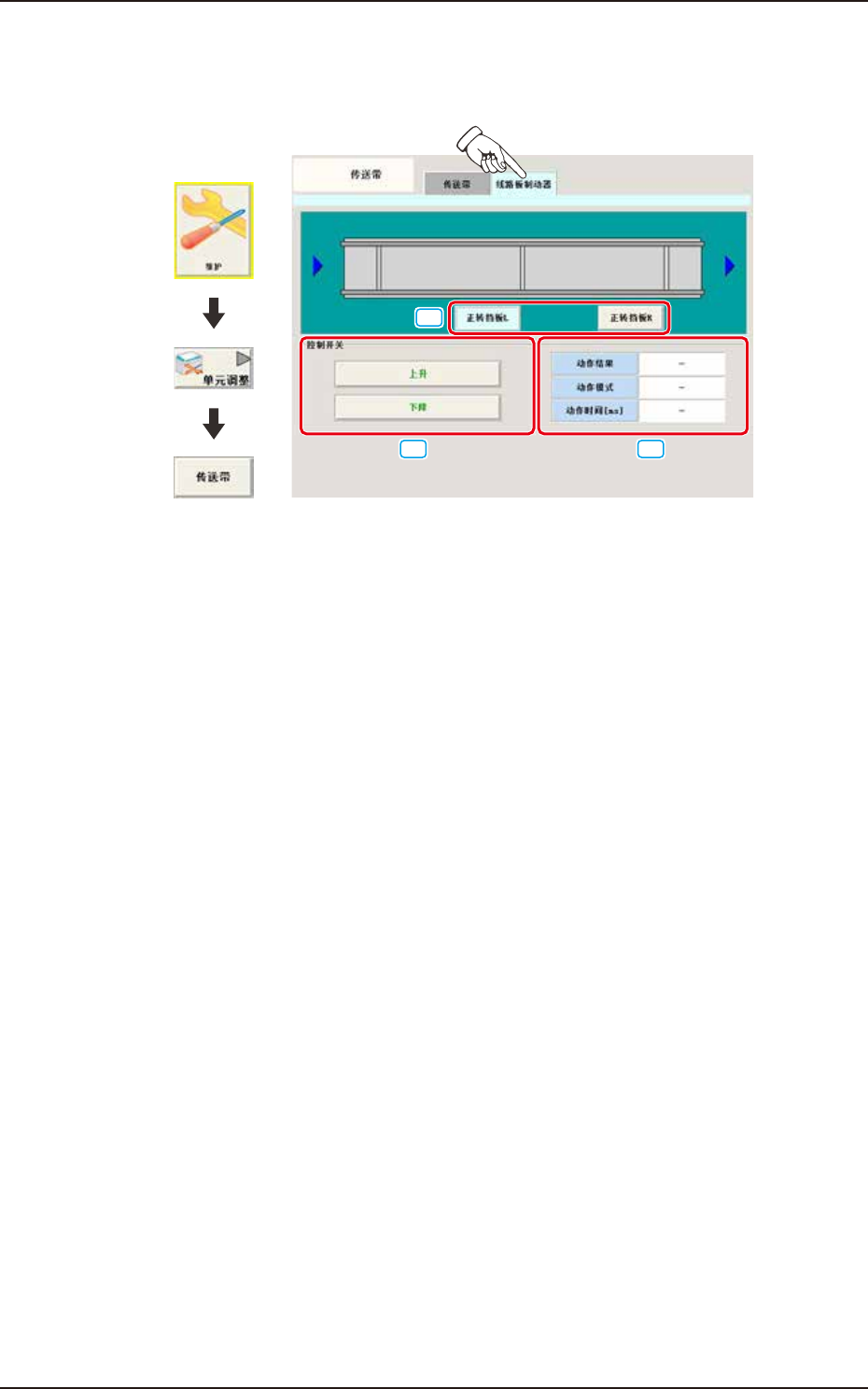

4.3.2 线路板制动器
在“线路板制动器”页面中对各线路板制动器进行调整。
界面展开
[1]
[2]
[3]
F3120-CUKYX-00
[1] 线路板制动器选择按钮
选择需要操作的线路板制动器 ( 挡板 )。
[2] 控制开关
[上升]按钮
按此按钮，并在 10 秒钟之内按操作台的 [START] 按钮，选定的线路板
制动器上升。
[下降]按钮
按此按钮，并在 10 秒钟之内按操作台的 [START] 按钮，选定的线路板
制动器下降。
[3] 状态显示
动作结果
线路板制动器的动作结果显示为“OK”或“NG”。
动作模式
线路板制动器的当前状态显示为“上升”或“下降”。
动作时间 [ms]
显示线路板制动器的动作时间。
193-3100
CUKYX
4.3 传送带
1-23
4.3.3 X 轴润滑脂设定
按照界面的提示给 X 轴添加润滑油。
界面展开
F3193-CUKYX-00
4.3.4 送料器安装台
以颜色区别显示送料器安装台与送料器的连接状态。
界面展开
F3194-CUKYX-00
