193-3100
CUKYX
4.3 传送带
1-23

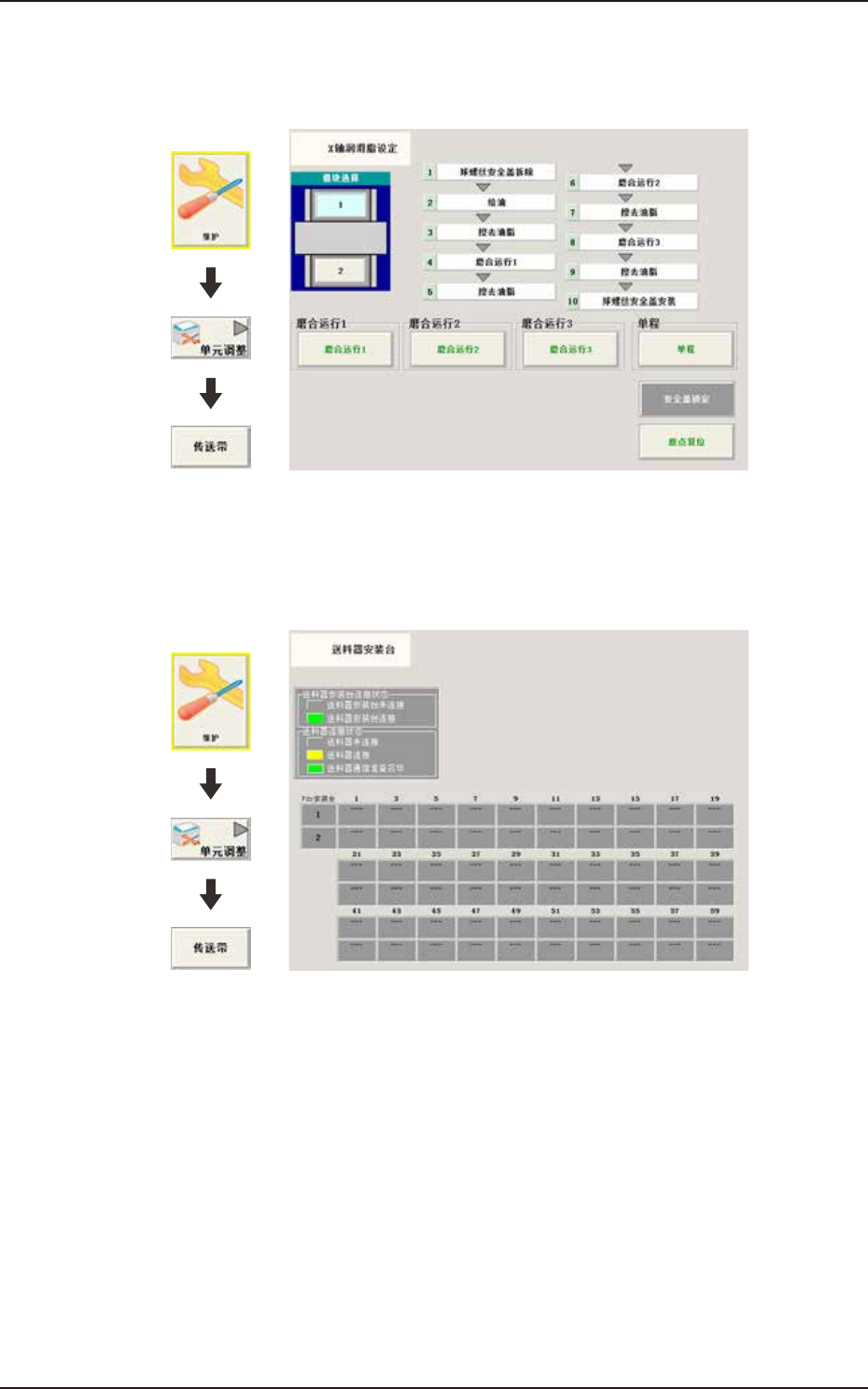

4.3.3 X 轴润滑脂设定
按照界面的提示给 X 轴添加润滑油。
界面展开
F3193-CUKYX-00
4.3.4 送料器安装台
以颜色区别显示送料器安装台与送料器的连接状态。
界面展开
F3194-CUKYX-00
193-3100
CUKYX
5. 出货调整
1-24

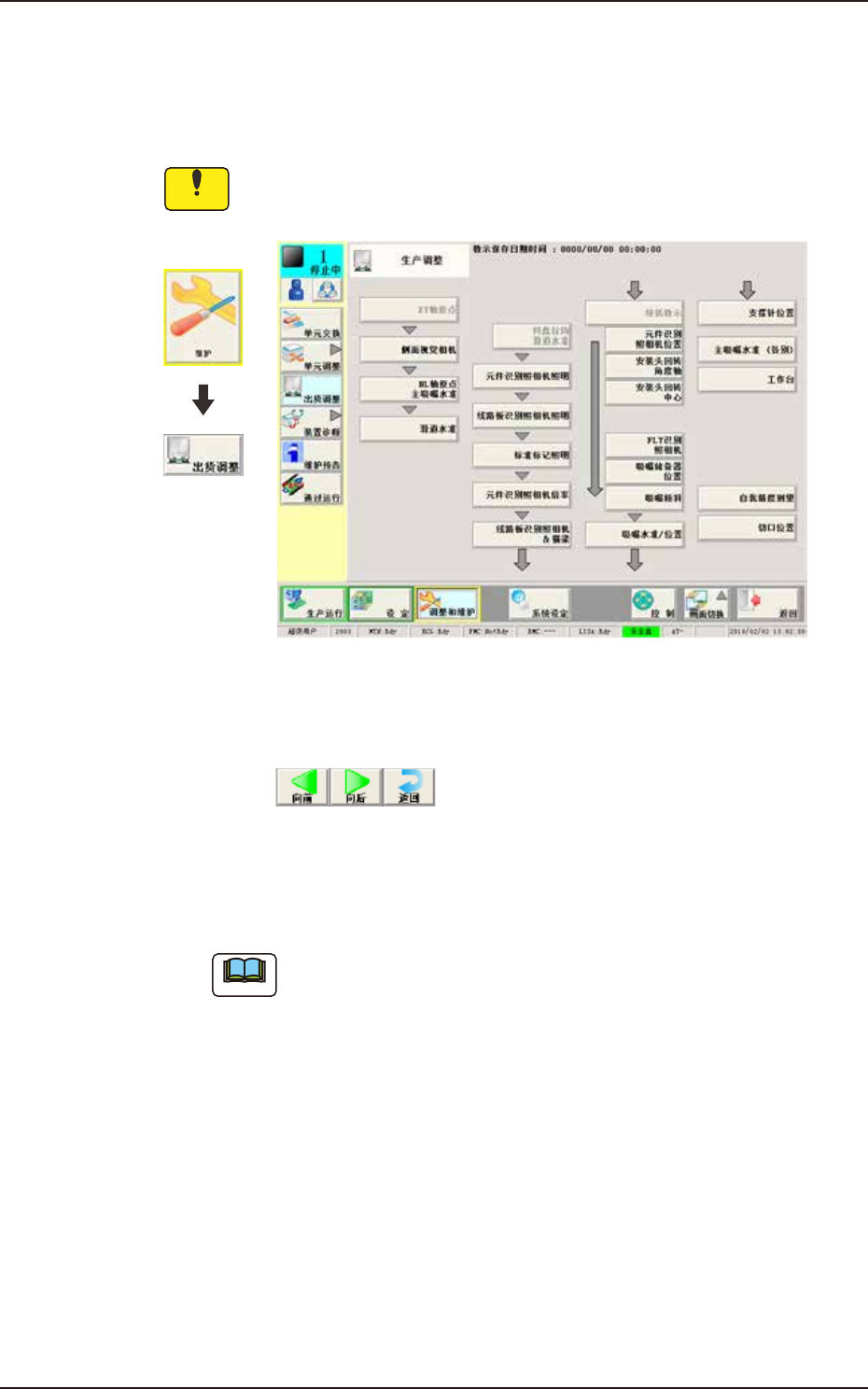

5. 出货调整
按 [ 出货调整 ] 按钮，显示“生产调整”界面。该界面显示装置在出货时所
进行的所有教示项目。
注 意
装置在出货时已进行了调整设定，一般无需再进行补正。
界面展开
F3121-CUKYX-00
通用操作按钮
各项目界面中有下列通用操作按钮。
F3122-CUKYX-00
[向前]按钮
从当前项目界面切换到前一项目界面。
要 点
“侧面视觉相机”界面中不显示 [ 向前 ] 按钮，因为不存在之前的项目。
[向后]按钮
从当前项目界面切换到后一项目界面。
[返回]按钮
从当前项目界面返回到“生产调整”界面 ( 初始界面 )。
193-3100
CUKYX
4.3 传送带
1-25
按钮名 教示概要
侧面视觉相机
对各安装头上装配的侧面视觉相机进行教示。
NL 轴原点
主吸嘴水准
为避免 NL 轴旋转时对元件造成的冲击而对 NL 轴原点进行教示，
与对主吸嘴底面水准的基准位置 ( 侧面视觉相机读取值 ) 进行教示。
滑道水准
更换安装头时，通过进行滑道水准教示自动算出安装头上升下降的
补正值。
元件识别照相机照明
对元件识别相机的照明进行教示。
线路板识别照相机照明
对线路板识别相机的照明进行教示。
标准 ( 基准 ) 标记照明
对基准标记的照明进行教示。
元件识别照相机倍率
对元件识别相机倍率进行教示。
线路板识别照相机 & 横梁
对线路板识别相机 ( 倍率 X 横、Y 纵、角度 Z)、横梁 ( 横梁 X 横、
横梁 Y 纵、横梁角度 X、横梁角度 Y) 进行教示。
元件识别照相机位置
对元件识别相机位置 (X 横、Y 纵、Z 角度 ) 进行教示。
安装头回转 ( 旋转 ) 角度轴
对安装头旋转轴的角度补正值进行教示。
安装头回转（旋转）中心
使用治具元件， 对安装头旋 转中心与线路板识别相机中央偏移基准
值的偏移量补正值进行教示。
Fly 识别照相机
算出元件识别相机的停止拍照时与飞速识别拍照时的偏移量， 对 拍
照时机进行教示。
吸嘴储备器 ( 贮备器 ) 位置
为保持吸嘴贮备器位置 ( 装置坐标基准 )，对吸嘴贮备器位置的补
正值进行教示。
吸嘴倾斜
进行补正安装头吸嘴倾斜与 NS 位置的教示。
吸嘴水准 / 位置
对安装头上装配的通常吸嘴的吸嘴底面水准进行教示，对安装头旋
转中心与吸嘴前端位置偏移基准值的偏移量进行教示。
支撑针位置
对线路板支撑针位置 (X 轴、Y 轴 ) 进行教示。
主吸嘴水准 ( 各别 )
对主吸嘴的水准进行个别教示。
工作台
对安装头从线路板定位基准向栅格 (X、Y) 移动指定距离时的偏离
量 (X、Y) 进行教示。
自我精度测量
在装置内自动进行贴装精度测定，并反馈到补正数据。
切口位置
为检出支撑台的失调而对切口的中间位置的补正值进行教示。
注 意
•
教示操作对元件的贴装精度会产生影响，因此请务必咨询本公司营业部门或销售代
理商。
•
有些教示项目需要使用专用治具 ( 选购件 ), 请在进行教示之前咨询本公司营业部门
或销售代理商。
•
教示操作必须按步骤进行。若不按正确的操作步骤进行教示，不仅无法保证元件的
贴装精度，还会使装置频繁发生异常等导致故障。
•
进行教示之前，请先确认元件识别补正用治具、治具安装位置、背光台 ( 教示板 )
是否有划痕或脏污等。
