193-3100 CUKYX 5.4 元件识别照相机照明 1-33 ■ 教示用治具组装图 白色面向下 使用高治具台 白色面向下 镜面向下 F3127-CUKYX-00 ■ 教示的步骤 要 点 在进行教示之前，请先按“控制”菜单中的 [ 全原点复位 ] 按钮，使轴返回 原点。 步 骤 (1) 在“照相机选择”中选择进行教示的元件识别相机，在界面 左下部中选择照明模式。 (2) 按 [XY 横梁退避位置移动 ] 按钮，并在 10 秒钟之…
193-3100
CUKYX
5.4 元件识别照相机照明
1-32
[4] 教示步骤显示部
按操作顺序排列有教示用的按钮。
照相机选择
选择进行教示的相机。
[XY 横梁退避位置移动 ] 按钮
将 XY 横梁移动到退避位置。
[ 治具设置确认 ] 按钮
确认治具是否已置放的按钮。
[ 教示实行 ] 按钮
对选定的相机进行教示。
[ 治具取除确认 ] 按钮
确认治具是否已拆除的按钮。
[保存]按钮
保存教示结果。
■ 元件识别照明教示用治具
对元件识别相机的照明进行教示时使用如下玻璃治具元件。
进行教示之前，先将玻璃治具组装在玻璃治具安装辅助用具上，再置放在
元件识别相机上，教示结束之后，请务必拆卸。
教示用玻璃治具安装辅助用具1
教示用玻璃治具
教示用玻璃治具安装辅助用具2(高台治具)
(JG-0287,KYF-M8840-00)
(JG-0286,KYF-M8830-00)
F3126-CUKYX-00
注 意
请正确置放教示用玻璃治具安装辅助用具，不要使其悬浮。
若置放状态不良，可能会损坏安装头。
193-3100
CUKYX
5.4 元件识别照相机照明
1-33

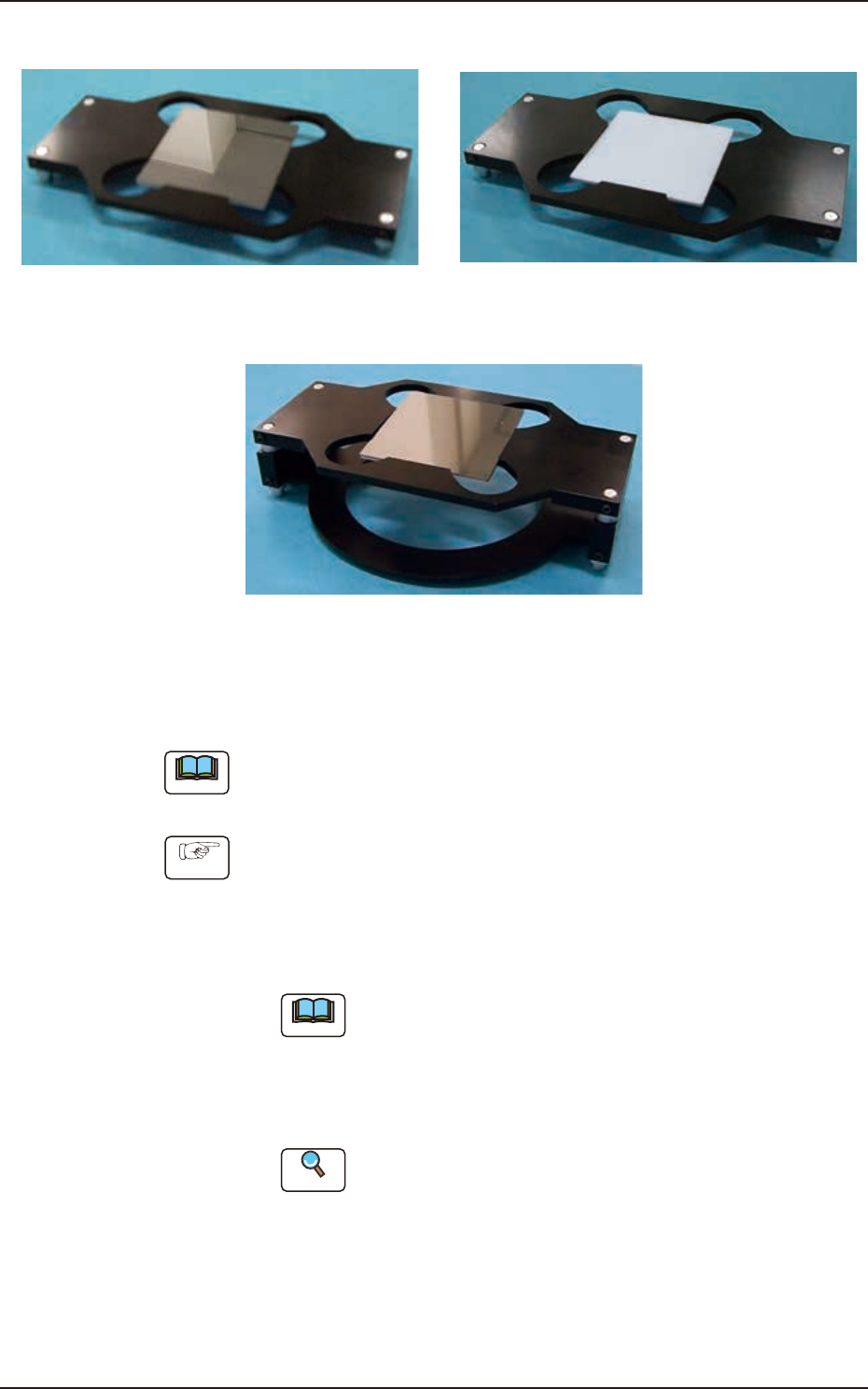

■ 教示用治具组装图
白色面向下 使用高治具台
白色面向下 镜面向下
F3127-CUKYX-00
■ 教示的步骤
要 点
在进行教示之前，请先按“控制”菜单中的 [ 全原点复位 ] 按钮，使轴返回
原点。
步 骤
(1) 在“照相机选择”中选择进行教示的元件识别相机，在界面
左下部中选择照明模式。
(2) 按 [XY 横梁退避位置移动 ] 按钮，并在 10 秒钟之内按操作台
的 [START] 按钮。
要 点
开闭式机盖自动被解锁。
(3) 打开开闭式机盖，按照照明模式，将元件识别照明教示用治具
置放到元件识别相机上。
参 照
关于元件识别照明教示用治具的组合，请参照上述“■教示
用治具组装图”。
(4) 按 [ 治具设置确认 ] 按钮。
193-3100
CUKYX
5.4 元件识别照相机照明
1-34
(5) 关闭开闭式机盖。
(6) 按 [ 教示实行 ] 按钮，并在 10 秒钟之内按操作台的 [START]
按钮。( 对元件识别相机的照明进行教示。)
(7) 按界面下部的 [ 安全盖 ] 按钮 ( 机盖锁定开关 )，按钮熄灯
( 开闭式机盖的锁定被解除 )。打开开闭式机盖。
(8) 拆卸置放的元件识别照明教示用治具。
注 意
若不拆除照明教示用治具，将会损坏安装头。
(9) 按 [ 治具取除确认 ] 按钮。
(10) 按 [ 保存 ] 按钮，保存教示结果。
(11) 关闭开闭式机盖。
