193-3100
CUKYX
5.4 元件识别照相机照明
1-34
(5) 关闭开闭式机盖。
(6) 按 [ 教示实行 ] 按钮，并在 10 秒钟之内按操作台的 [START]
按钮。( 对元件识别相机的照明进行教示。)
(7) 按界面下部的 [ 安全盖 ] 按钮 ( 机盖锁定开关 )，按钮熄灯
( 开闭式机盖的锁定被解除 )。打开开闭式机盖。
(8) 拆卸置放的元件识别照明教示用治具。
注 意
若不拆除照明教示用治具，将会损坏安装头。
(9) 按 [ 治具取除确认 ] 按钮。
(10) 按 [ 保存 ] 按钮，保存教示结果。
(11) 关闭开闭式机盖。
193-3100
CUKYX
5.5 线路板识别照相机照明
1-35
5.5 线路板识别照相机照明
在“线路板识别照相机照明”界面中对线路板识别相机的照明进行教示。

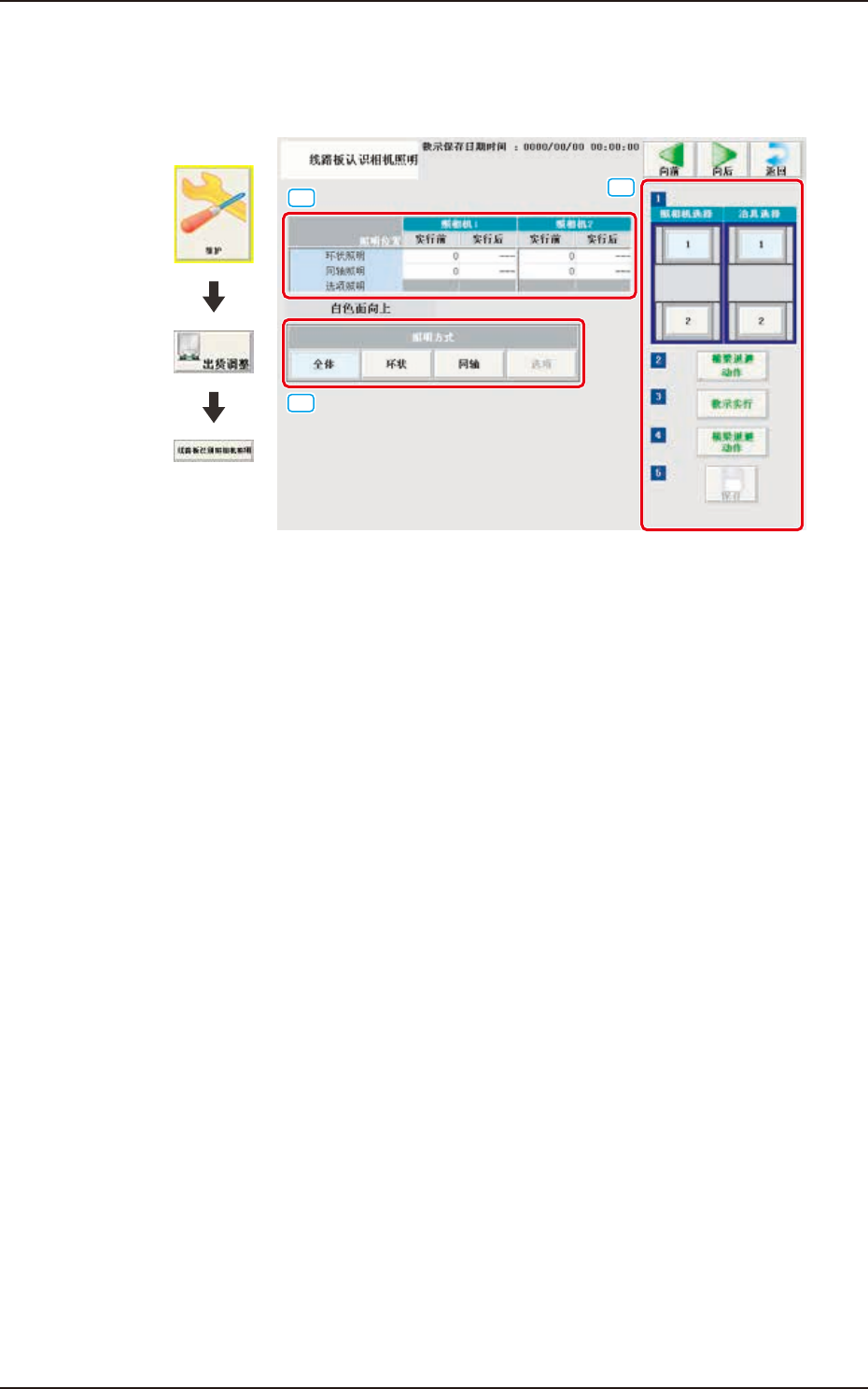

界面展开
[1]
[2]
[3]
F3128-CUKYX-00
[1] 教示数据显示部
显示指定的相机各照明方式的补正值数据。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
照相机选择
从相机 [1]、[2] 按钮中选择进行教示用的线路板识别相机。
治具选择
选择置放治具的模块。
[ 横梁退避动作 ] 按钮
使 XY 横梁移动到原点位置。
[ 教示实行 ] 按钮
执行教示。
[ 横梁退避动作 ] 按钮
使 XY 横梁退避。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.5 线路板识别照相机照明
1-36
[3] [ 照明方式 ] 按钮
从下列选项中选择照相机 1、照相机 2 的照明方式。
全体 : 对环状照明、同轴照明进行教示。
环状 : 对环状照明进行教示。
同轴 : 对同轴照明进行教示。
选项 : 对选配的照明进行教示。

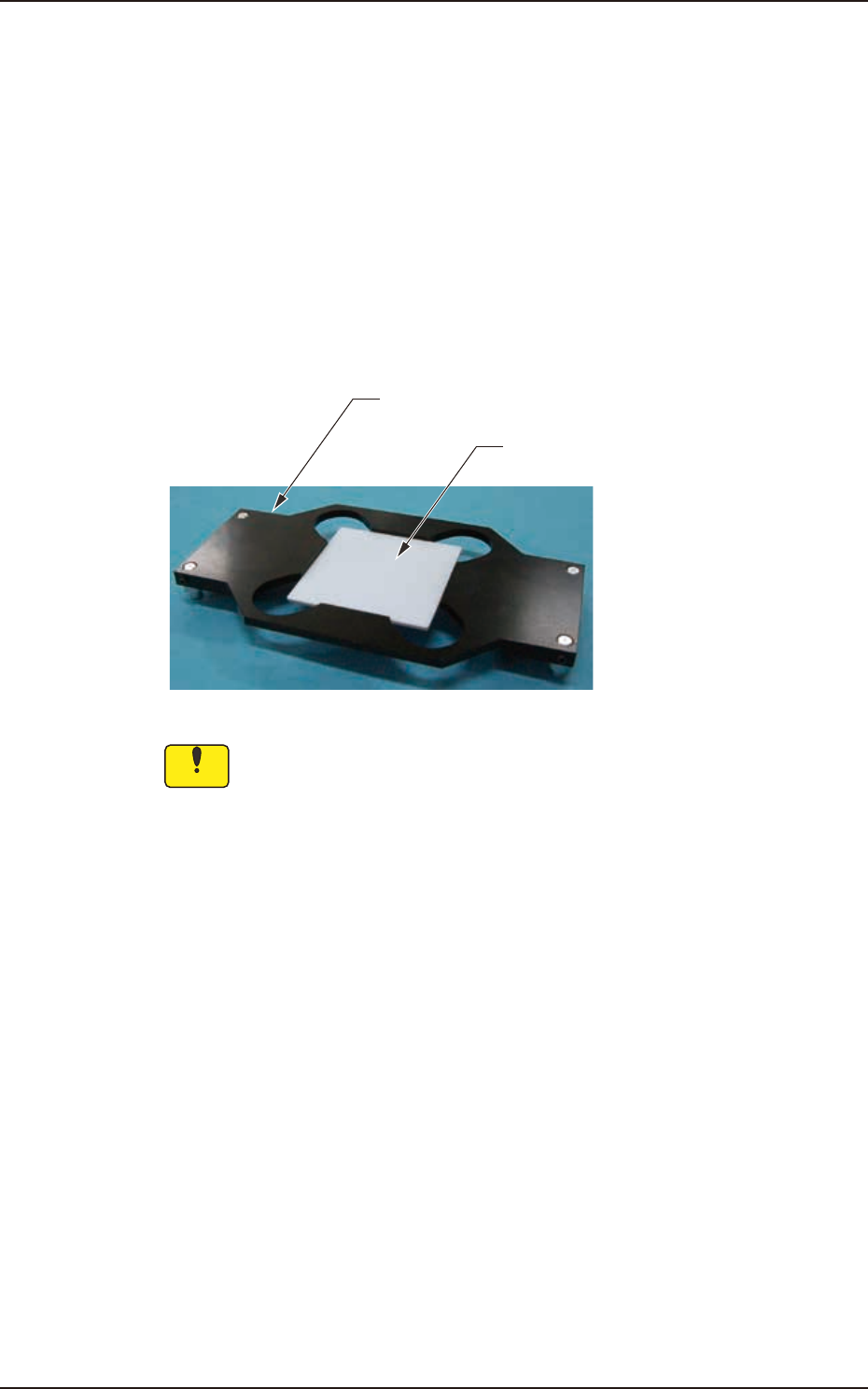

■ 线路板识别照明教示用治具
对线路板识别相机的照明进行教示时，使用如下玻璃治具元件。
进行教示之前，先将玻璃治具组装在玻璃治具安装辅助用具上，再置放在
元件识别相机上，教示结束之后，请务必拆卸。
教示用玻璃治具安装辅助用具1
(JG-0287,KYF-M8840-00)
教示用玻璃治具
(JG-0286,KYF-M8830-00)
F3129-CUKYX-00
注 意
请正确置放教示用玻璃治具安装辅助用具，不要使其悬浮。
若置放状态不良，可能会损坏安装头。
