193-3100
CUKYX
5.9 元件识别照相机位置
1-46
■ 元件识别相机补正值教示的步骤
步 骤
(1) 进行教示之前，先将 QFP 玻璃治具的蒸镀面朝下放置在治具
放置位置。
(2) 按 [ 吸嘴安装位置移动 ] 按钮。
( 安装头移动到便于安装教示用吸嘴的位置。)
(3) 按 [ 教示实行 ] 按钮。
( 开始对元件识别相机的补正值 (X 横、Y 纵、角度 Z) 进行教示。)
•
在“安装头选择”中选择的相机侧的横梁移动到治具放置位置，
由线路板识别相机进行识别。
之后，吸取治具放置位置上的玻璃治具，移动到元件识别照
相机上，将吸嘴下降到聚焦面进行识别，算出相机补正值。
要 点
•
在教示过程中发生异常或按操作台的 [STOP] 按钮时，装置
会进入暂停状态。可以重新启动。
•
暂停状态中，无法选择其它菜单。
教示结束之后，玻璃治具被自动收回治具放置位置，指定
的安装头自动返回到原点位置。
教示结果显示在教示数据显示部的“X 横 (mm)”、“Y 纵
(mm)”与“角度 Z(° )”的“实行后”栏中。
(4) 按 [ 保存 ] 按钮。
( 保存教示结果。)
193-3100
CUKYX
5.10 安装头旋转角度轴
1-47
5.10 安装头旋转角度轴
在“安装头旋转角度轴”界面进行的教示结果，用于安装头向相机移动时的
补正中。

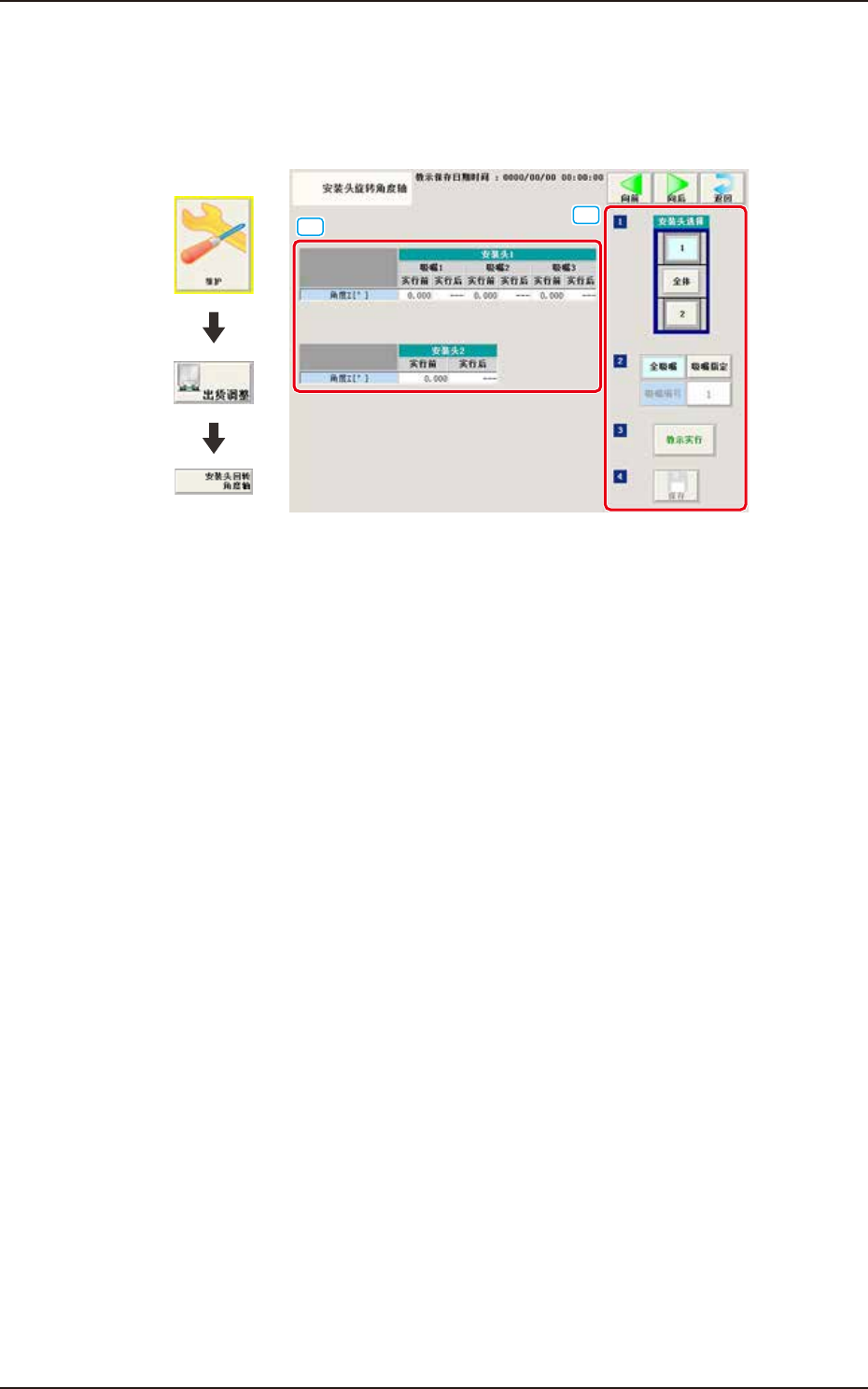

界面展开
[1]
[2]
F3136-CUKYX-00
[1] 教示数据显示部
显示指定的相机的各项补正值数据。
[2] 教示步骤显示部
按操作顺序排列有教示用的按钮。
安装头选择
从安装头 [1]、[2]、[ 全体 ] 按钮中选择进行教示用的安装头。
[ 全吸嘴 ] 按钮
对所有吸嘴进行教示。
[ 吸嘴指定 ] 按钮
指定进行教示用的吸嘴。
按 [ 吸嘴指定 ] 按钮之后，按“吸嘴编号”右侧的编号按钮，显示
选择吸嘴的界面。
[ 教示实行 ] 按钮
执行教示。
[保存]按钮
保存教示结果。
193-3100
CUKYX
5.10 安装头旋转角度轴
1-48
■ 教示用吸嘴
对安装头的旋转角度补正值进行教示时，使用 2 个治具吸嘴 ( 标准附件 ) 和
1 个通常的吸嘴 HV19C。进行教示之前，请在“维护”→“单元调整”→“吸
嘴交换”界面中更换吸嘴。
此时，请将吸嘴安装在吸嘴安装位置编号 1 中。
■ 教示的步骤
步 骤
(1) 选择进行教示用的安装头 (1、2 或全体 )。
要 点
选择多功能安装头时，选择进行教示的吸嘴之后，按 [ 教示
实行 ] 按钮。
(2) 按 [ 教示实行 ] 按钮。
( 指定的安装头所在的横梁移动到规定的位置，对安装头旋转
角度轴补正值进行教示。)
要 点
暂停状态中，无法选择其它菜单。
教示结束之后，指定的安装头自动返回到原点位置。
教示结果显示在教示数据显示部的“实行后”栏中。
(3) 按 [ 保存 ] 按钮。
( 保存教示结果。)
