193-3100 CUKYX 4.10 传送带部 1-55 线路板检出传感器光纤(2处) 线路板检出传感器(3处) 、 每周 清洁 所需时间:2分钟 请用棉纱清洁线路板检出传感器。 单轨搬送时(安装位置示意图) 线路板检出传感器 线路板检出传感器光纤 (投光) 线路板检出传感器 线路板检出传感器镜(受光) 线路板检出传感器光纤 F4156-CUKYX-00
193-3100
CUKYX
4.10 传送带部
1-54
4.10 传送带部

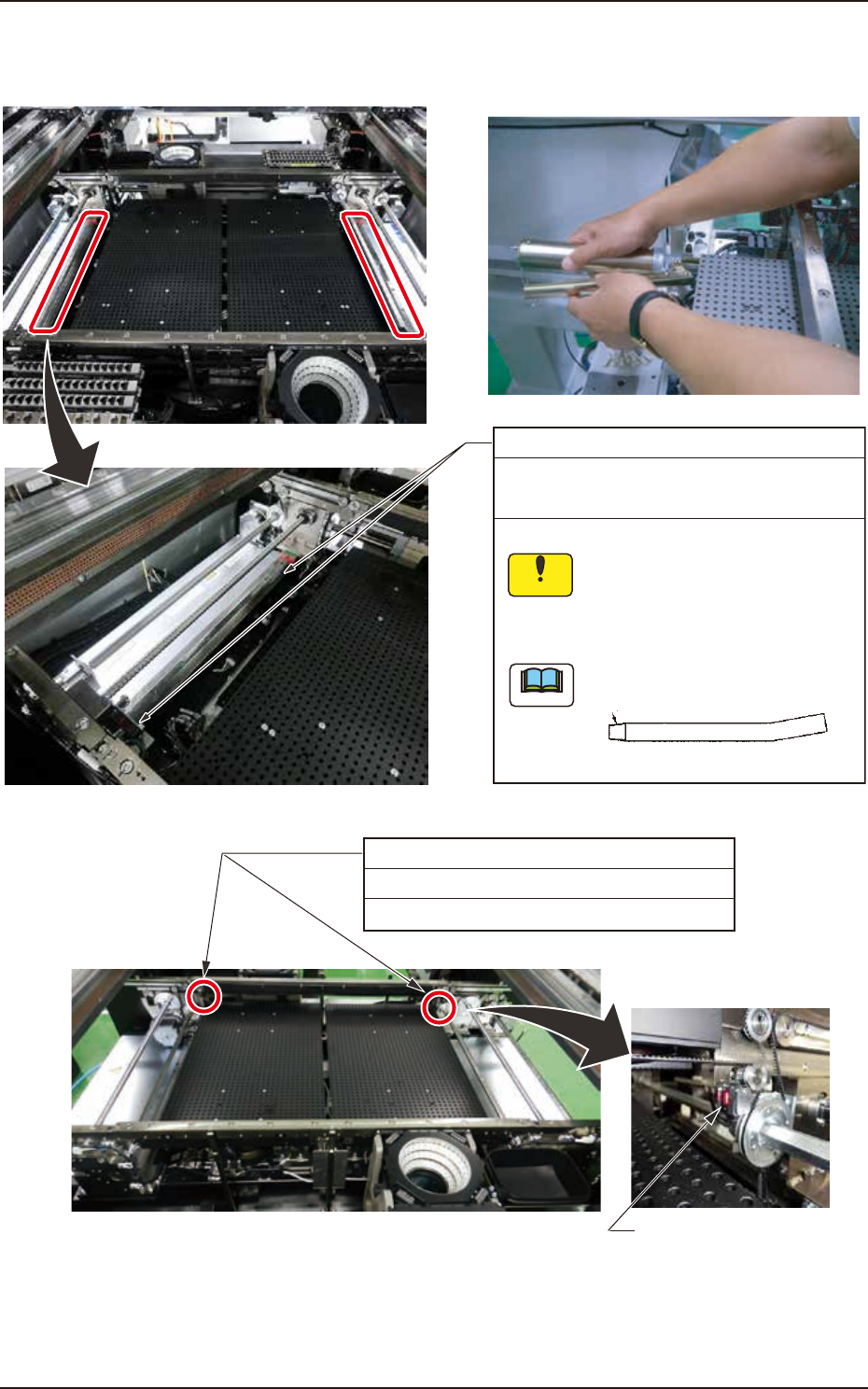

直线导轨(2处)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
请用油棉纱擦去已脏污的润滑油。
请注意不要使纱头残留。
请在手动加油枪上安装微型软管，从注油嘴
注入新的润滑油。
使用H形注嘴。
H形
PT1/8
加油作业示例
注 意
要 点
F4154-CUKYX-00
支撑针检出传感器(2处)
每周 清洁 所需时间:1分钟
请用棉纱清洁支撑针检出传感器。
支撑针检出传感器
F4155-CUKYX-00
193-3100
CUKYX
4.10 传送带部
1-55

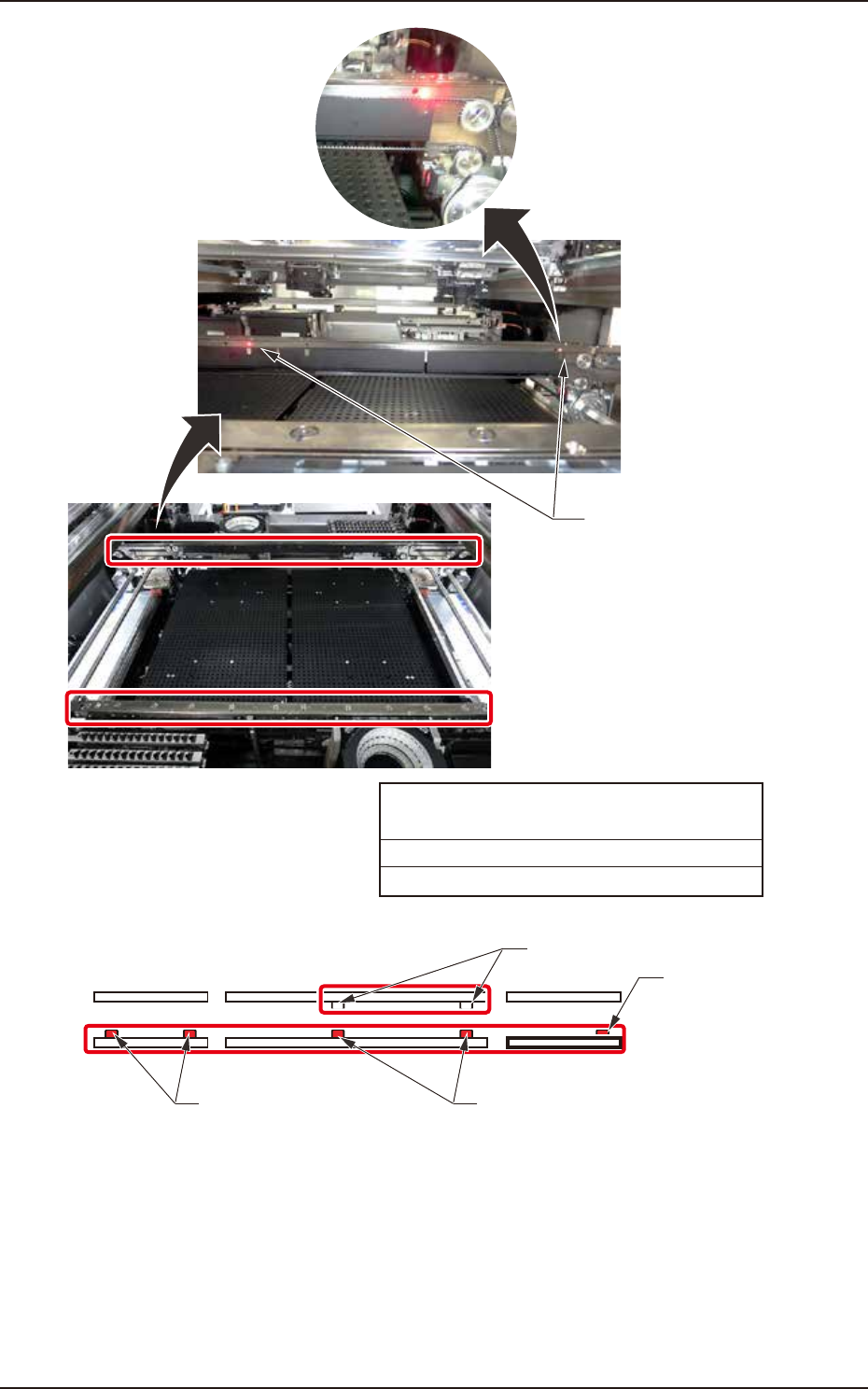

线路板检出传感器光纤(2处)
线路板检出传感器(3处)
、
每周 清洁 所需时间:2分钟
请用棉纱清洁线路板检出传感器。
单轨搬送时(安装位置示意图)
线路板检出传感器
线路板检出传感器光纤
(投光)
线路板检出传感器
线路板检出传感器镜(受光)
线路板检出传感器光纤
F4156-CUKYX-00
193-3100
CUKYX
4.11 吸嘴贮备器部
1-56

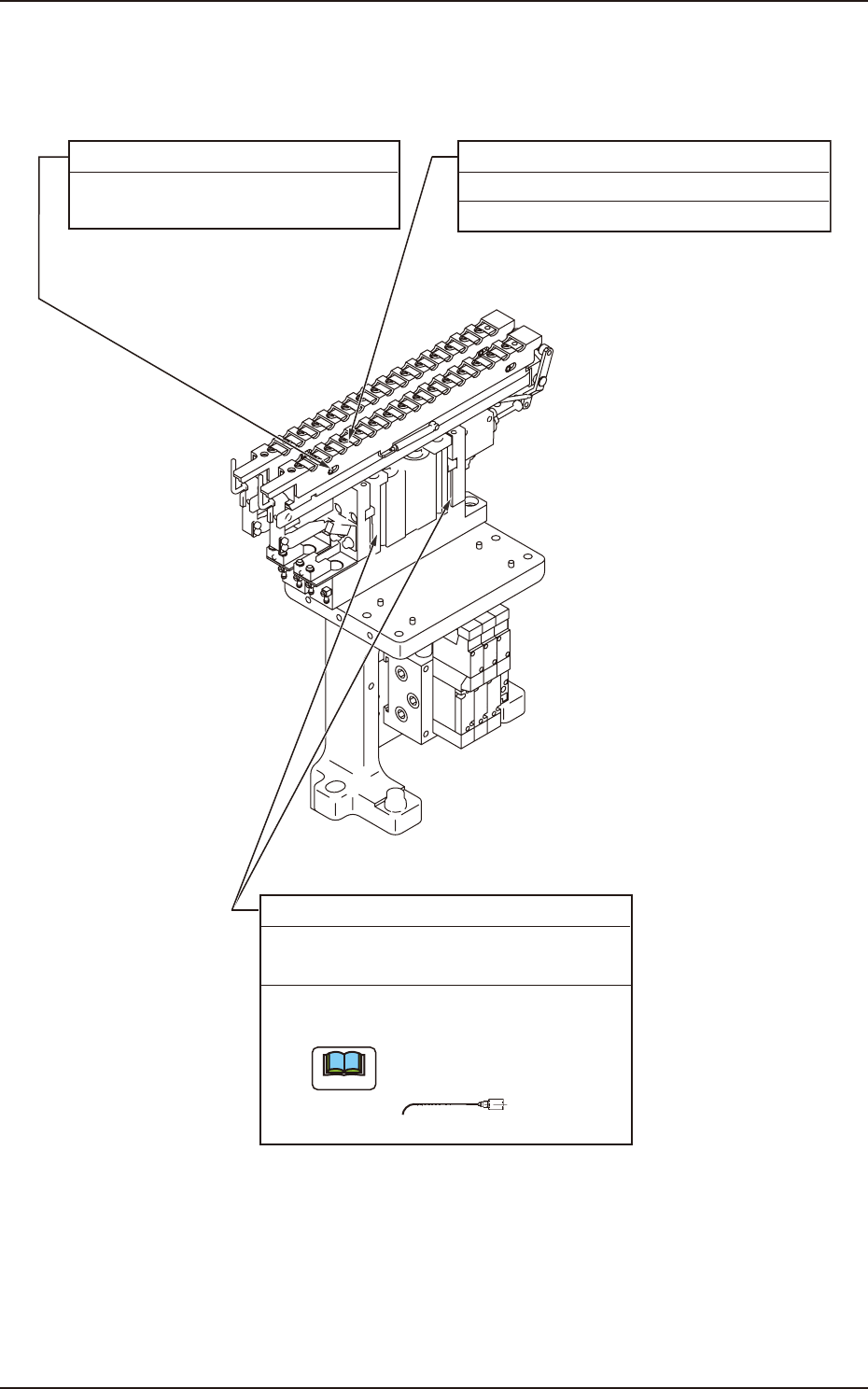

4.11 吸嘴贮备器部
高速吸嘴贮备器
吸嘴存放部
每月 清洁
请用吸尘器吸取尘屑。
挡板凸缘销滑行部
每三个月 清洁、加油 所需时间:5分钟
(MOLYNOC GREASE AP1)
吸嘴贮备器滑行部
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
(1) 请用油棉纱擦去已脏污的润滑油。
(2) 请用注油器加入新的润滑油。
使用No.19(茶色)注嘴。
No.19
要 点
F4157-CUKYX-00
