3. 装置信息
2-20
3. 装置信息

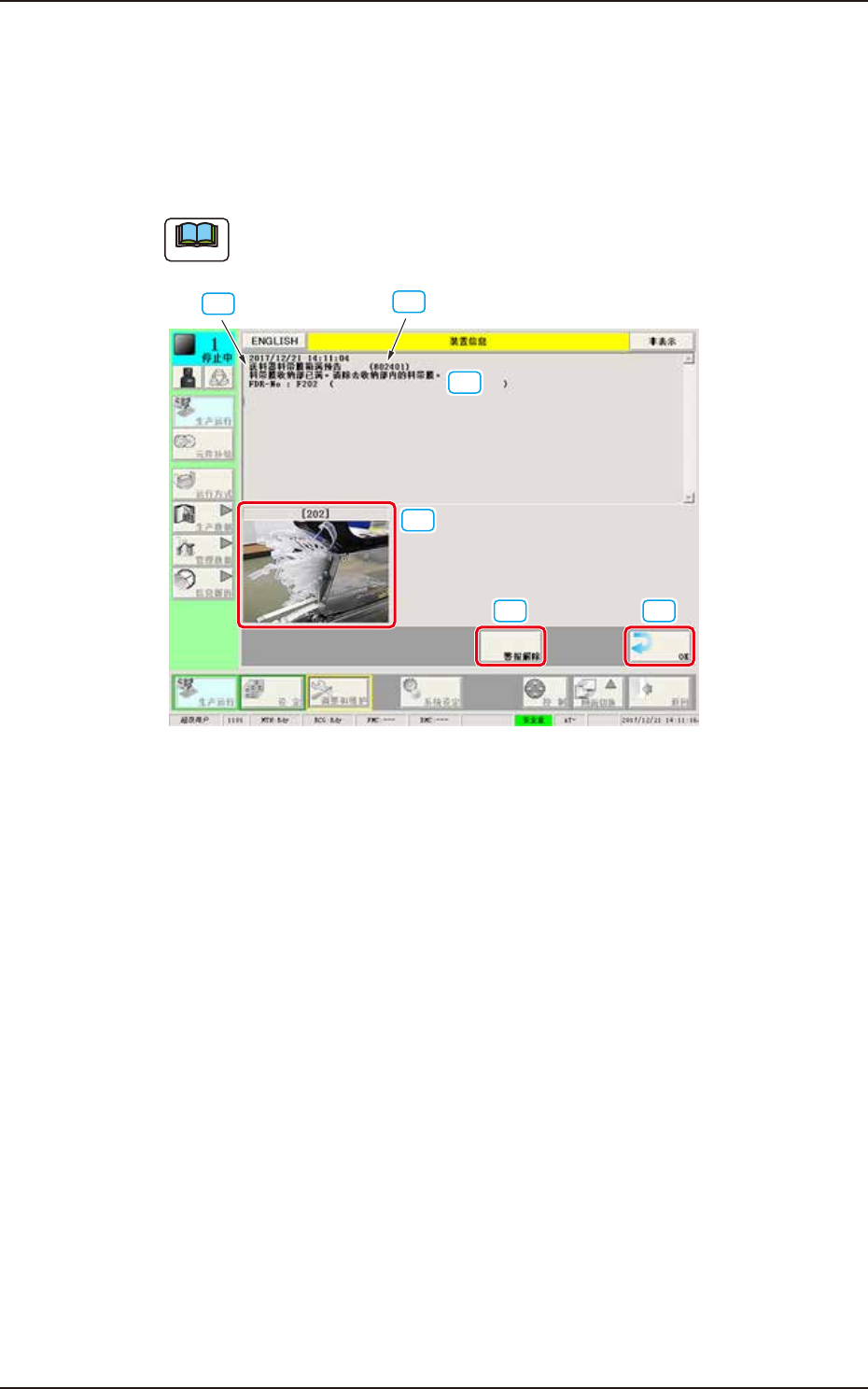

3.1 关于“装置信息”界面
在运行过程中显示装置的各种信息。
要 点
本
显
示不会引起装置停止运行。
[1]
[2]
[3]
[4] [5]
[6]
F4202-CUKYX-00
[1] 信息编码
显示信息的编码 ( 异常编号 )。
[2] 信息概要
显示信息的概要。
[3] 信息内容
显示信息的详细内容。
[4] [ 警报解除 ] 按钮
按此按钮，可以解除蜂鸣器的报警声。
[5] ［OK］按钮
按此按钮，关闭装置信息界面。
[6] 错误显示
预告盖带将装满时 ( 错误编码 :0x802401)，会显示送料器编号与图像。
( 从左向右
按顺序可最多显示 3 件 )
193-4110
CUKYX
3.2 装置信息一览
2-21
3.2 装置信息一览
按异常编码列表显示信息的概要与内容。
异常编码
(HEX)
信息概要 信息内容
800301 吸嘴吸取率低下警告 吸嘴吸取率警告
800302
吸嘴吸取率低下警告 吸嘴吸取率低下 , 贴装周期停止。
800401
送料器吸取率低下警告 送料器吸取率警告
800402
送料器吸取率低下警告 吸嘴吸取率低下 , 贴装周期停止。
800505
料箱替代动作 元件用完
800601
送料器替代动作 元件用完
800602
送料器替代动作 元件补给等待
800603
送料器替代动作 元件立起 ( 传感器 )
800604
送料器替代动作 元件厚度异常
800605
送料器替代动作 无元件 ( 传感器 )
800606
送料器替代动作 元件识别异常( 识别处理 )
800607
送料器替代动作 无元件 ( 认识异常 )
800608
送料器替代动作 引脚翘起检查异常
800609
送料器替代动作 替代送料器被设定为无效。请设置为有效。
80060a
送料器替代动作 送料器未搭载
80060b
送料器替代动作 已经复位到优先送料器。
80060c
送料器替代动作 已经替代。
80060d
送料器替代动作 送料器警告
80060e
送料器替代动作 警报编码 ：A0 - 内部参数异常 ( 控制线路板故障 )
80060f
送料器替代动作 警报编码 ：A1 - 过电流异常 ( 料带输送驱动部中有异物混入 )
800610
送料器替代动作 警报编码 ：A4 - 主回路电源异常 ( 请确认电源电压值 )(G04)
800611
送料器替代动作 警报编码 ：A5 - 加速度异常 ( 料带挂起 )
800612
送料器替代动作 警报编码 ：A7 - 超负载异常 ( 料带扭曲，异物混入 )
800613
送料器替代动作 警报编码 ：A8 - 编码器异常 ( 断线，控制线路板故障，伺服马达不良 )
800614
送料器替代动作 警报编码 ：Ab - 系统异常
800615
送料器替代动作 警报编码 ：Ac - 失控检出
800616
送料器替代动作 警报编码 ：Ad - 位置偏差过大
800617
送料器替代动作 警报编码 ：E0 - (1) 料带膜断裂 /(2) 料带膜收纳部堵塞 /(3) 接料带剥落
800618
送料器替代动作 警报编码 ：E1 - 料带膜剥离异常 ( 卷起 )
800619
送料器替代动作 警报编码 ：E2 - 原点位置监视异常 ( 伺服开始时原点大幅偏差 )
80061a
送料器替代动作
警报编码 ：E3 - (1) 元件补给作业实行失误 ( 补给履历不存在 )/(2) 连接部检测传感
器被污染 ( 异物附着 )
193-4110
CUKYX
3.2 装置信息一览
2-22
异常编码
(HEX)
信息概要 信息内容
80061b
送料器替代动作 警报编码 ：E4 - 定位超时 ( 齿轮链部存在异物 )
80061c
送料器替代动作 警报编码 :E5 - 指令重复异常 ( 存在输送动作不良可能性 )
80061d
送料器替代动作 警报编码 ：E6 - 轨道切换超时
80061e
送料器替代动作 警报编码 ：E7 - 伺服开始超时
80061f
送料器替代动作 表里判定检出 ( 传感器 )
800801
最后自动补装动作 元件用完
800802
最后自动补装动作 元件补给等待
800803
最后自动补装动作 元件立起 ( 传感器 )
800804
最后自动补装动作 元件厚度异常
800805
最后自动补装动作 无元件 ( 传感器 )
800806
最后自动补装动作 元件识别异常 ( 识别处理 )
800807
最后自动补装动作 无元件 ( 认识异常 )
800808
最后自动补装动作 引脚翘起检查异常
800809
最后自动补装动作 送料器警告
80080a
最后自动补装动作 送料器未搭载
80080b
最后自动补装动作 因为送料器没有被搭载，装置停止。
80080c
最后自动补装动作 其他
80080d
最后自动补装动作 表里判定异常 ( 传感器 )
80080e
最后自动补装动作 SL 送料器 来替换的动作
80080f
最后自动补装动作 检出未登录的后续料带。 请进行元件补给操作。
800810
最后自动补装动作 后续料带被检出。 请核对元件。
800 811
最后自动补装动作 因 SL 送料器装载中，将前后贴装头的贴装周期整合后推迟贴装。
800902
元件用完予告 剩余元件数已很少。
801101
吸嘴直径确认
线传感器检测出吸嘴直径不一致。可能是安装了其他吸嘴或着是线传感器或吸嘴处被
污染。请确认。
801b01
避雷回路警告 避雷回路开始工作 (F201,F202,F203)。设备还可以运行。
801b02
避雷回路警告 避雷回路开始工作 (F201,F202,F203)。设备继续运行。
801b03
避雷回路警告 发生落雷保险丝异常。请交换保险丝。
801c05
信息 热 启 动 被 中 断 了。
801c06
信息 依据自动运行停止机能装置已经停止。
801c07
信息 因为开始保护，装置停止。
801c08
信息 因元件剩余量停止机能而导致装置停止。（元件剩余量低于全体线路板使用量）
801c09
信息 因元件剩余量停止机能而导致装置停止。（元件剩余量低于分割线路板使用量）
801c0a
信息 解除因元件剩余量停止机能而导致停止的要求。
801c0b
信息 垃圾箱满
