193-41 10 CUKYX 1.2 维护保养准备 1-7 (4) 注油器 厂家 : TERUMO 加下列两种润滑油时使用。 根据加油部位选用注油器与注嘴。 两种润滑油 : DAPHNE GREASE MP No.1 MOLYNOC GREASE AP1 外观 F4104-CUKYX-00 规 格 形 状 元件编 号 备 注 注油器 1 2 3 4 5 6 7 8 9 10 mL 12 K Y B - M 3 8 2 K- 0 0 厂…
193-4110
CUKYX
1.2 维护保养准备
1-6
指定的加油工具
(1) 刷子
请尽可能使用不脱毛的刷子。
注 意
请不要在滚珠丝杠和花键上使用。
(2) 胶皮手套
用手涂抹时，请戴上胶皮手套。

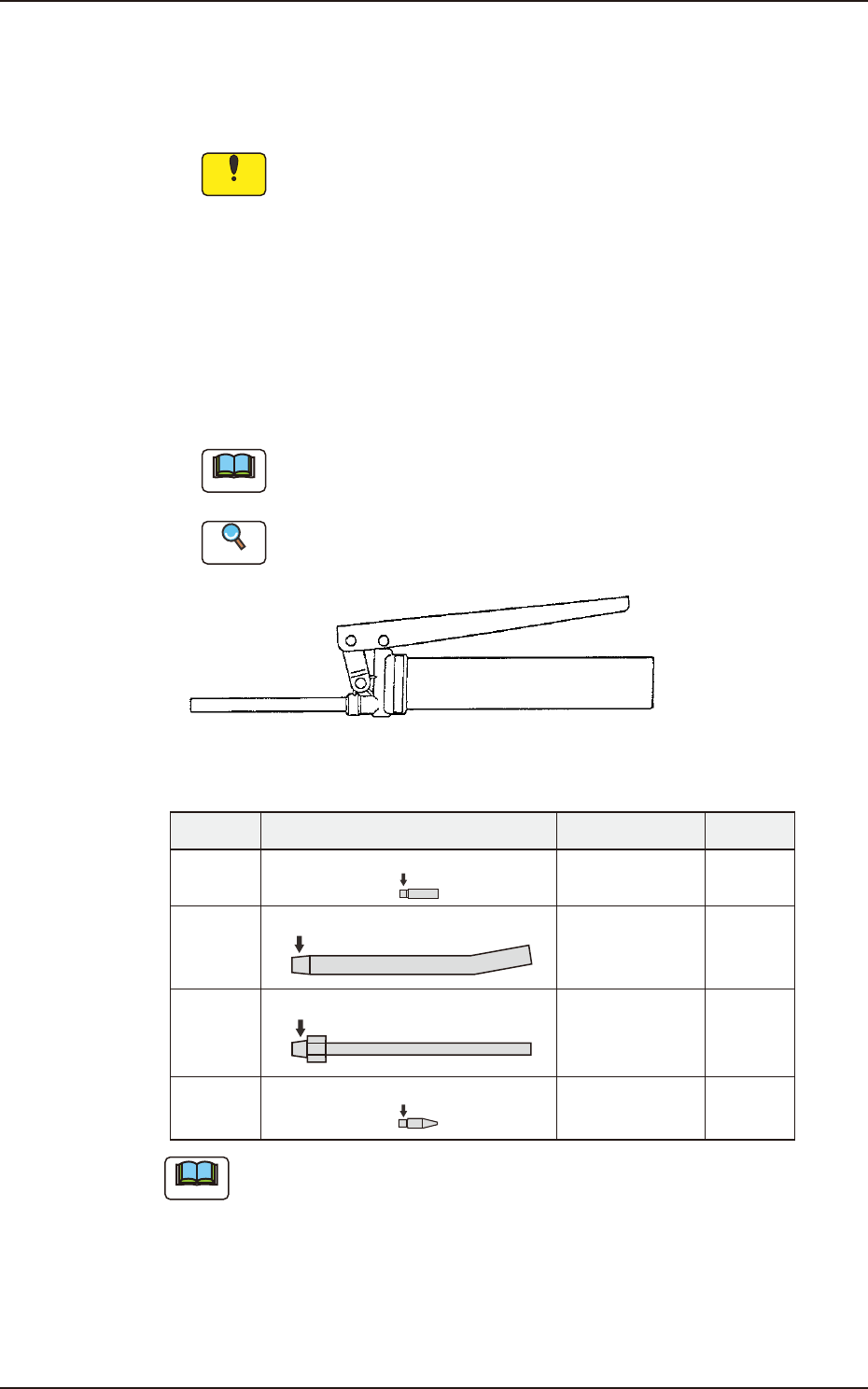

(3) 手动加油枪
规格 : KH-120
元件编号 : KYB-M382J-00
厂家 : Yamada Corporation
要 点
区分使用 DAPHNEGREASEMPNo.1 和 DAPHNEEPONEX
GREASENo.3。
参 照
关于使用方法，请参照手动加油枪附带的使用说明书。
F4103-CUKYX-00
•
手动加油枪 KH-120 用助推杆
规 格 形 状 元件编号 备 注
N
形
M5 x 0.5
KYB-M382A-00 THK
H
形
PT1 / 8
KYB-M3829-00 THK
U
形
PT1 / 8
KYB-M3828-00 THK
P
形
M5 x 0.5
KYB-M3813-00 THK
要 点
不附带，如有需要，请另行购买。
193-4110
CUKYX
1.2 维护保养准备
1-7
(4) 注油器
厂家 : TERUMO
加下列两种润滑油时使用。
根据加油部位选用注油器与注嘴。
两种润滑油 : DAPHNE GREASE MP No.1
MOLYNOC GREASE AP1
外观
F4104-CUKYX-00
规 格 形 状 元件编号 备 注
注油器
1
2
3
4
5
6
7
8
9
10
mL
12
KYB-M382K- 00
厂家
: TERUMO
10ml SS-10-LZ
注嘴
No.18
KYB-M382B-00
厂家
: SAN-E1 TECH
内径
:
∅
0.84
锥形注嘴
#5118TT-B
注嘴
No.19
(
茶色
)
KYB-M380X-00
厂家
: NIPRP
内径
:
∅
0.79
长度
: 65mm
前端扁平
注嘴
No.49
KYB-M380E-00
长度
: 145mm
193-4110
CUKYX
1.3 定期维护保养的项目
1-8
1.3 定期维护保养的项目
按单元分类记载维护保养的项目 ( 点检、清洁、加油等 )。
参 照
关于各个周期的维护保养，请参照本章后述
“2.维护保养检查表”
的内容。
注 意
标 * 号的时期只是初次维护保养的时期。
之后，请按○标记的周期进行维护保养。
单元名 点检、清洁、加油部位 作业
维护保养周期
每天 每周 每月 3 个月 6 个月 1年
4.1
气源
主气压 点检 ○
吹气压 点检 ○
Z
夹板压 点检 ○
排放口 清洁 ○
过滤器 清洁 ○
4.2
真空系统
真空压 点检 ○
过滤器 清洁 ○
4.3
元件识别照相机部
元件识别照相机 清洁 ○
元件排出箱 清洁 ○
Hanenaito(
制震橡胶
)
清洁 ○
识别标记 清洁 ○
QFP
玻璃治具 清洁 ○
教示板 清洁 ○
4.4
送料器安装台驱动部
蜗轮齿轮 加油 ○
4.5
送料器推车部
送料器安装台上面槽 清洁 ○
送料器安装台上面 清洁 ○
带盘箱 清洁 ○
碎屑箱 清洁 ○
抑制器部 清洁 ○
