CUKYX-193-4110_G5S2 - 第77页
193-3100 CUKYX 4.6 切割器部 1-29 (3) 将切割器单元主体向前侧抽出， 拆卸单元的线束连接器 (3 个 )。 抽出单元时，需注意不要抽出过度，以免扯断线束。 此外，装回切割器单元时还需注意不要使线束被夹住。 连接器(3个) 切割器单元主体 连接器线束 前侧 F4124-CUKYX-00 (4) 拆卸上面侧固定上侧斜板的内六角螺栓 ( 左右各 2 处 ) 之后， 拆下上侧斜板。 上侧斜板 内六角螺栓 F4125-C…
193-3100
CUKYX
4.6 切割器部
1-28
4.6 切割器部
4.6.1 切割器单元内的清洁
周期 : 每三个月 ( 所需时间 : 20 分钟 )
注意
请确认已切断了电源，关闭了切割器刀片之后，再进行维护保养。
进行维护保养时，请不要触摸切割器刀片。
步 骤
(1) 拆卸正面侧固定下侧斜板的扁圆头螺丝 ( 左右各 1 处 )，并拧
松底面侧的扁圆头螺丝 ( 左右各 1 处 ) 之后，拆下下侧斜板。
下侧斜板
扁圆头螺丝(正面侧)
扁圆头螺丝(底面侧)
切割器单元
上侧斜板
F4122-CUKYX-00
(2) 拆卸上面侧固定切割单元的内六角螺栓 ( 左右各 1 处 )。
内六角螺栓
F4123-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-29

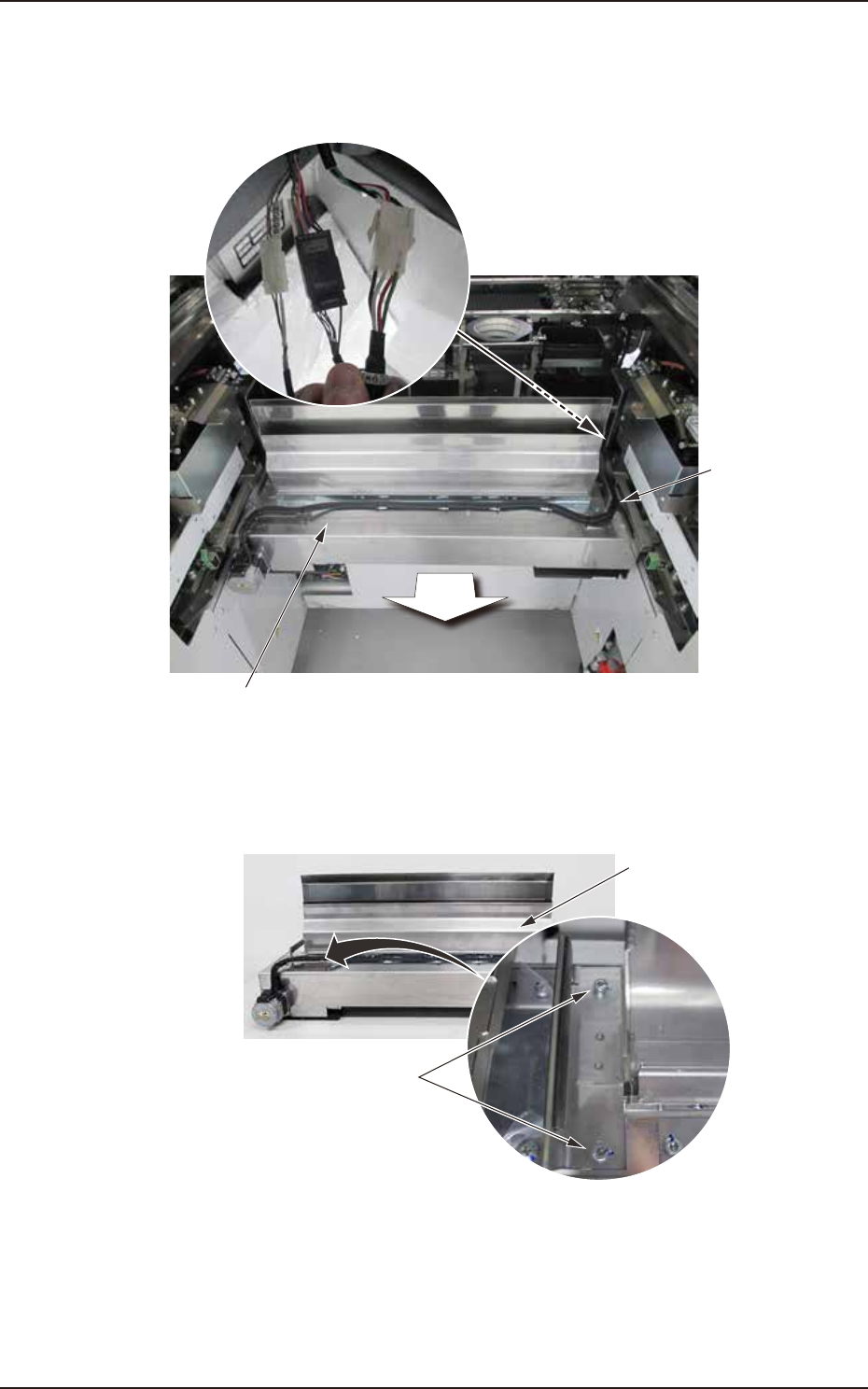

(3) 将切割器单元主体向前侧抽出，拆卸单元的线束连接器 (3 个 )。
抽出单元时，需注意不要抽出过度，以免扯断线束。
此外，装回切割器单元时还需注意不要使线束被夹住。
连接器(3个)
切割器单元主体
连接器线束
前侧
F4124-CUKYX-00
(4) 拆卸上面侧固定上侧斜板的内六角螺栓 ( 左右各 2 处 ) 之后，
拆下上侧斜板。
上侧斜板
内六角螺栓
F4125-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-30
(5) 用吸尘器清除切割器单元内部的尘屑。
要 点
请
使用扁形吸
尘
口。
吸尘口(推荐)
F4126-CUKYX-00
切割器刀片(下侧周边)
切割器刀片(上侧周边)
F4127-CUKYX-00
