193-3100 CUKYX 4.6 切割器部 1-34 (7) 使用注油枪从注油嘴 (3 处 ) 注入约 5cc 的新润滑油。 润滑油注油嘴 用无尘纸擦去已脏污的润滑油，从直线导轨的润滑油 注油嘴(上述2处)注入新的润滑油。 直线导轨 使用N形注嘴。 (1)从侧面的孔中插入注嘴注入润滑油。 (2)擦去溢出的多余润滑油。 (润滑油: DAPHNE GREASE MP No.1) 每三个月 加油 滚针轴承 使用P形注嘴。 P形 M5×0.…
193-3100
CUKYX
4.6 切割器部
1-33

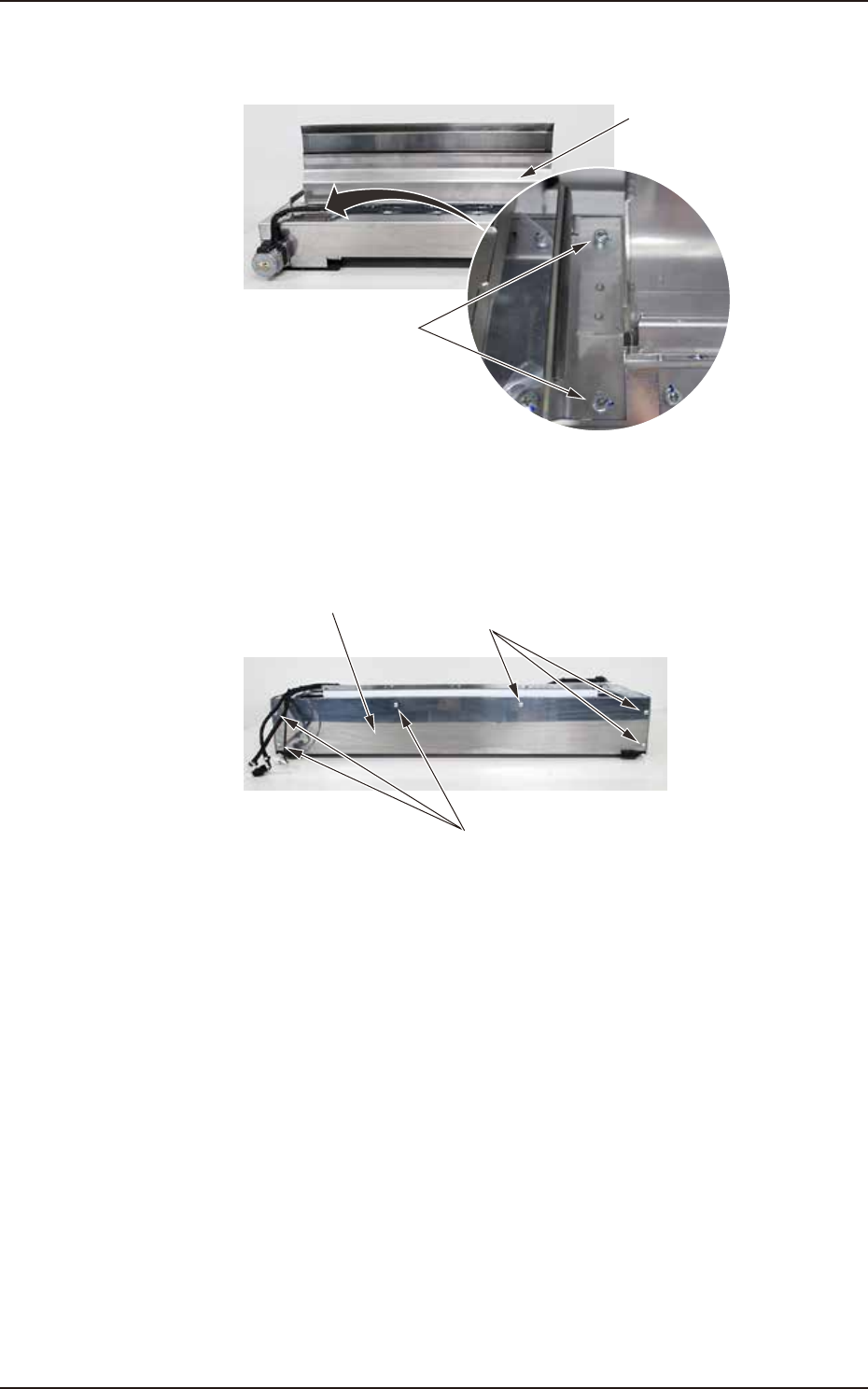

(5) 拆卸上面侧固定上侧斜板的内六角螺栓 ( 左右各 2 处 ) 之后，
拆下上侧斜板。
上侧斜板
内六角螺栓
F4125-CUKYX-00
(6) 拆卸背面侧固定背面部盖板的扁圆头螺丝 ( 共 6 处 ) 之后，拆
下背面部的盖板。
扁圆头螺丝
扁圆头螺丝
背面部盖板
F4129-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-34

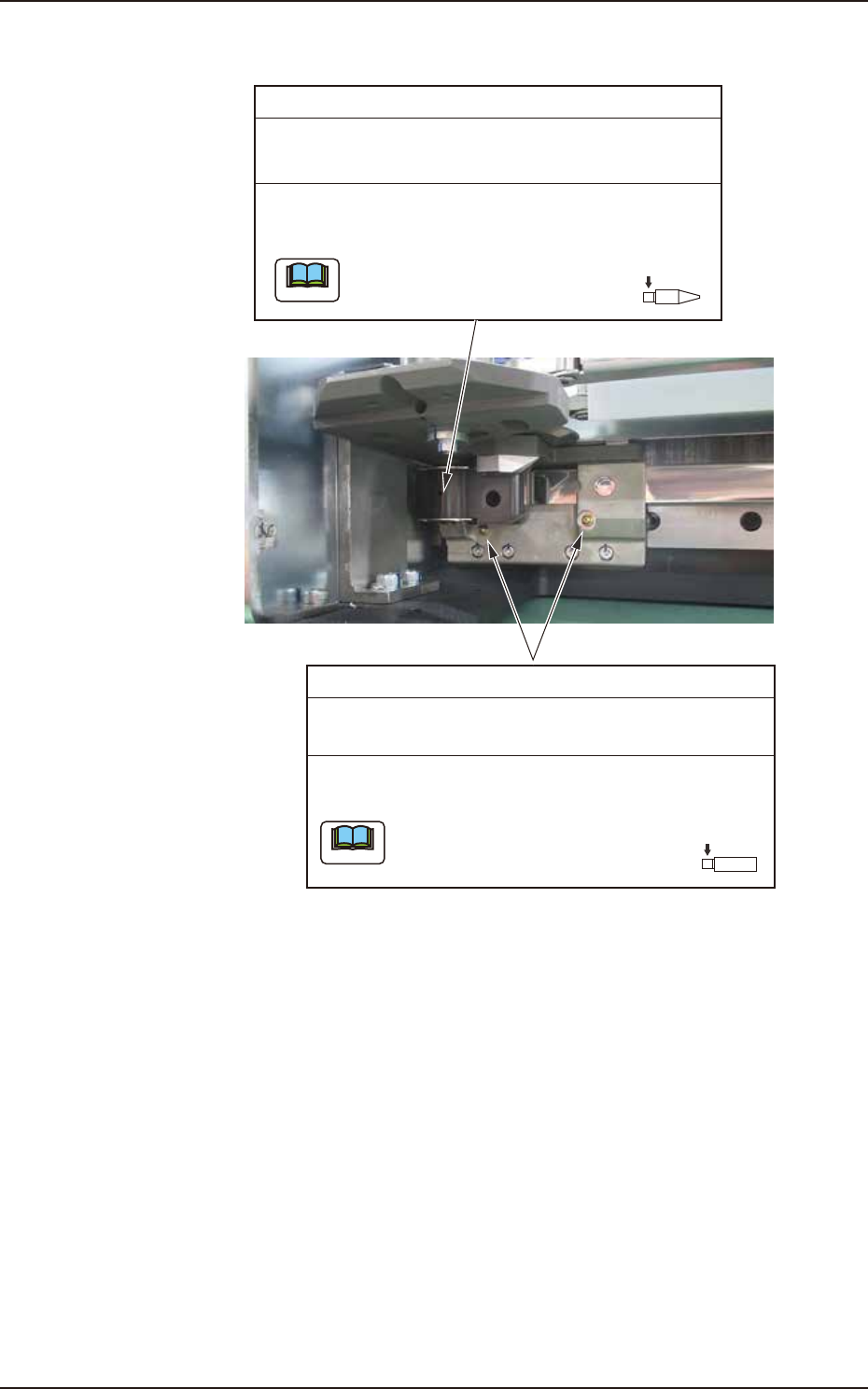

(7) 使用注油枪从注油嘴 (3 处 ) 注入约 5cc 的新润滑油。
润滑油注油嘴
用无尘纸擦去已脏污的润滑油，从直线导轨的润滑油
注油嘴(上述2处)注入新的润滑油。
直线导轨
使用N形注嘴。
(1)从侧面的孔中插入注嘴注入润滑油。
(2)擦去溢出的多余润滑油。
(润滑油: DAPHNE GREASE MP No.1)
每三个月 加油
滚针轴承
使用P形注嘴。
P形
M5×0.5
N形
M5×0.5
要 点
要 点
(润滑油: DAPHNE GREASE MP No.1)
每三个月 加油
F4130-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-35

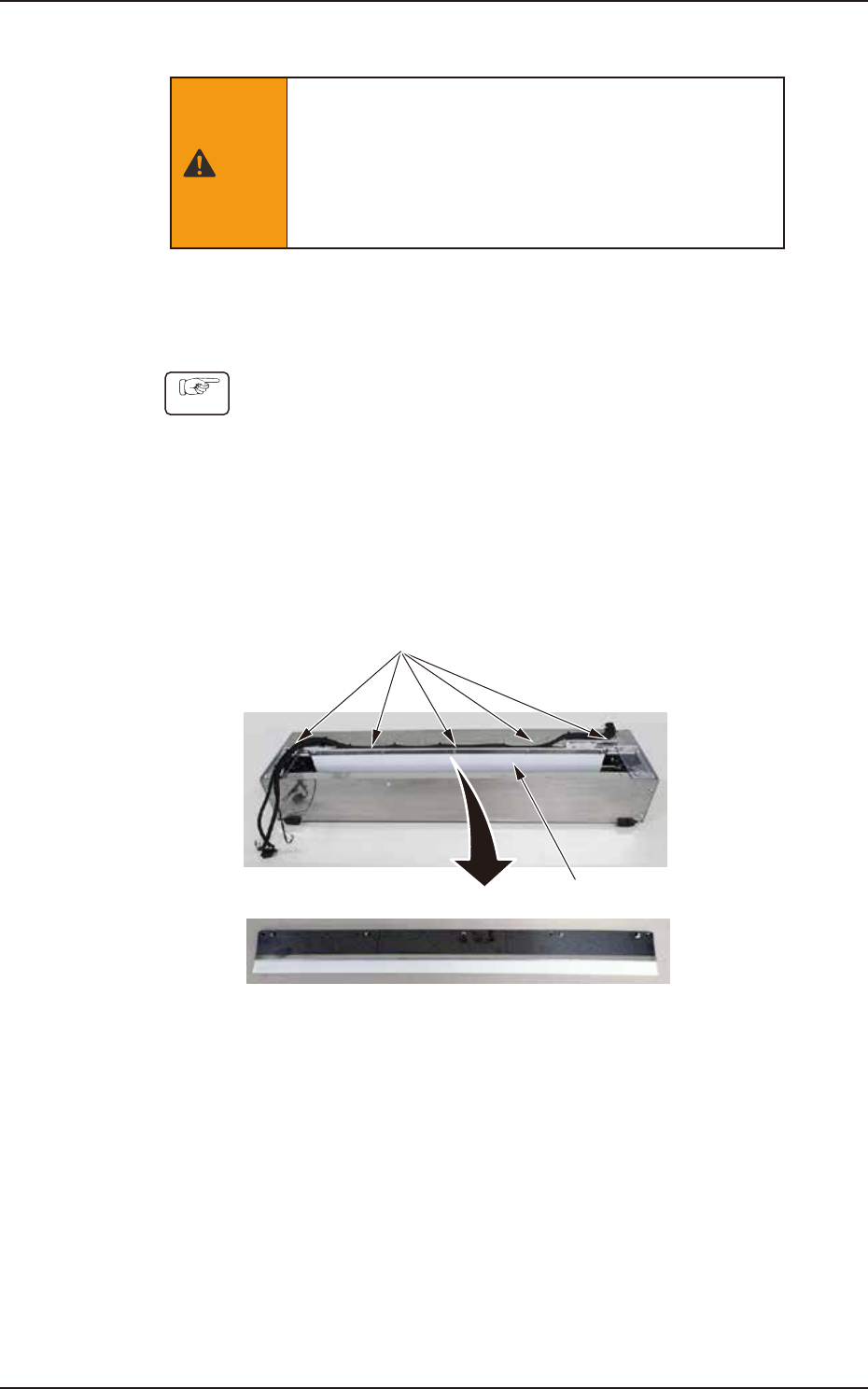

4.6.3 切割器单元部的零件更换
警告
进行维护保养作业时，请注意安全。
•
切割器刀片可能会使手部等受伤。
请务必戴上手套，谨慎作业。
•
为了保障安全，对切割器部进行维护保养时，给切割器刀片
装上护盖。
氟片
周期 : 每年 ( 所需时间 : 35 分钟 )
步 骤
(1) 从装置主体上拆卸切割器单元。
拆卸方法，请参照前述“4.6.1 切割器单元内的清洁”。
(2) 从切割器单元上拆卸上侧斜板。
拆卸方法，请参照前述“4.6.1 切割器单元内的清洁”。
(3) 从切割器单元主体上拆卸固定氟片 ASSY. 的内六角螺栓 (5 处 )
之后，拆下氟片 ASSY.。
拆下的氟片ASSY．
氟片ASSY．
内六角螺栓
F4131-CUKYX-00
